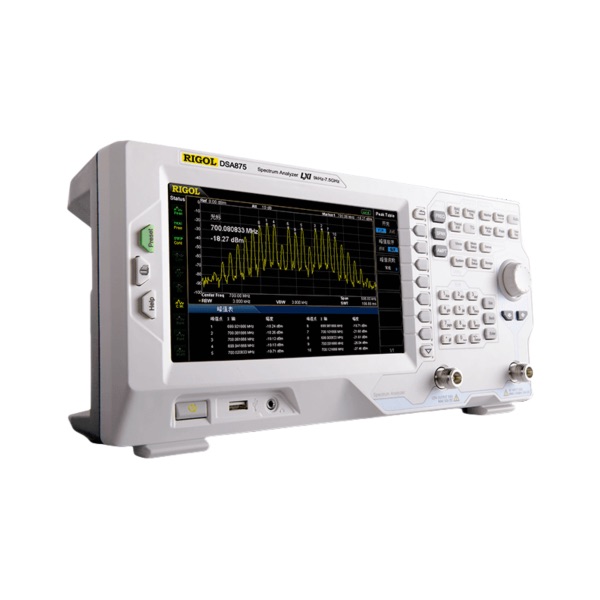

普源DSA800系列 频谱分析仪
DSA800 系列频谱分析仪性能指标优秀、体积小、重量轻，具有极高性价比，频率范围为 9kHz 至 1.5/3.2/7.5GHz，并提供带有跟踪源的“-TG”型号。DSA800 系列采用全数字中频技术，保证其具备卓越的指标和稳定的性能。独创宽屏的设计，外观新颖，操作简便，是射频研发、设计验证、生产制造和教育培训的理想选择。
型号概述
|
型号 |
频率范围 |
分辨率带宽 |
相位噪声（典型值） |
显示平均噪声电平 |
跟踪源 |
|
DSA832E |
9kHz~3.2GHz |
10Hz~1MHz |
-90dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
- |
|
DSA875 |
9kHz~7.5GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
- |
|
DSA815-TG |
9kHz~1.5GHz |
10Hz~1MHz |
-80dBc/Hz@10kHz |
-155dBm |
Yes |
|
DSA815 |
9kHz~1.5GHz |
10Hz~1MHz |
-80dBc/Hz@10kHz |
-155dBm (Normalized to 1Hz) |
- |
|
DSA832E-TG |
9kHz~3.2GHz |
10Hz~1MHz |
-90dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
Yes |
|
DSA832 |
9kHz~3.2GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm (Normalized to 1Hz) |
- |
|
DSA832-TG |
9kHz~3.2GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm |
Yes |
|
DSA875-TG |
9kHz~7.5GHz |
10Hz~1MHz |
-98dBc/Hz@10kHz |
-161dBm |
Yes |
主要特点
- 采用全数字中频技术
- 频率范围从 9 kHz 到最高达 7.5 GHz
- 显示平均噪声电平 DANL 最低达 -161 dBm（典型值）
- 相位噪声典型值达 <-98 dBc/Hz（偏移 10 kHz 处）
- 全幅度精度 <0.8 dB
- 最小分辨率带宽（RBW）达 10 Hz
- 频率最高达 7.5 GHz 的跟踪源（DSA8XX/E-TG）
- 选配丰富的高级测量功能套件
- 选配 EMI 滤波器和准峰值检波器
- 选配 VSWR 测量套件
- 选配上位机软件
- 选配射频演示套件（发射器，接收器）
- 选配丰富的测量附件（适配器，电缆，衰减器，电桥等）
- 丰富的接口：LAN (LXI)，USB Host & Device，USB-GPIB （选配）
- 8 英寸 WVGA（800x480）显示屏，直观的操作面板和界面
- 紧凑轻便
产品配件
|
标准配件 |
电源线 |
- |
|
选件 |
EMI 滤波器和准峰值检波器套件 |
EMI-DSA800 |
|
高级测量模块 |
AMK-DSA800 |
|
|
VSWR 测量套件 |
VSWR-DSA800 |
|
|
DSA 上位机软件 |
Ultra Spectrum |
|
|
EMI 预一致性测试软件 |
S1210 EMl Pre-compliance Software |
|
|
ASK-FSK 解调分析软件（仅 DSA832 / DSA875 / DSA832E） |
S1220 ASK-FSK Demodulation Analysis Software |
|
|
信号无缝捕获套件（仅 DSA815） |
SSC-DSA |
