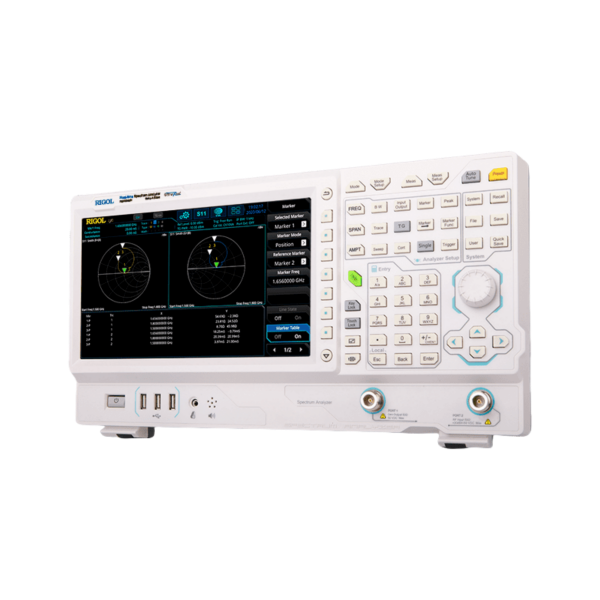

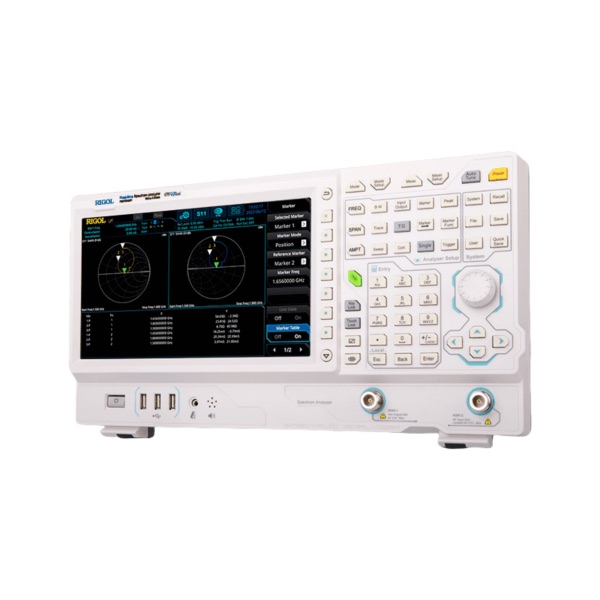

普源RSA3000系列 频谱分析仪
RSA3000 实时频谱分析仪，配备实时分析、扫频分析功能及矢量网络分析模式（仅限 N 型号），可选 EMI 测量应用软件，拥有优异的性能及指标。
型号概述
|
型号 |
频率范围 |
分辨率带宽 |
相位噪声（典型值） |
显示平均噪声电平 |
跟踪源 |
分析功能 |
|
RSA3030 |
9kHz~3GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
- |
RTSA/EMI |
|
RSA3015N |
9kHz~1.5GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
Yes |
RTSA/EMI/VNA |
|
RSA3030-TG |
9kHz~3GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
Yes |
RTSA/EMI |
|
RSA3030N |
9kHz~3GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
Yes |
RTSA/EMI/VNA |
|
RSA3045 |
9kHz～4.5GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
- |
RTSA/EMI |
|
RSA3045N |
9kHz～4.5GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
Yes |
RTSA/EMI/VNA |
|
RSA3045-TG |
9kHz～4.5GHz |
1Hz~3MHz(10MHz opt.) |
-102dBc/Hz@10kHz |
-161dBm |
Yes |
RTSA/EMI |
主要特点
- 采用 Ultra Real 技术
- 频率范围最高可达 4.5 GHz
- 显示平均噪声电平 DANL<-161dBm（典型值）
- 相位噪声 <-102 dBc/Hz（典型值）
- 电平测量不确定度 <1.0 dB
- 频率最高达 4.5 GHz 的跟踪源
- 分辨率带宽 RBW 最小可为 1Hz
- 可达 40 MHz 实时分析带宽
- 具备多种测量模式
- 配有丰富的高级测量功能
- EMI 测量应用软件（选件）
- 矢量网络分析软件
- 多种触发模式与触发模板
- 提供概率密度谱、光谱等多种显示方式，呈现实时测量结果
- 选配上位机软件
- 10.1 英寸多点触摸屏，支持手势操作
- USB、LAN、HDMI 等通信和显示接口
产品配件
|
标配附件 |
快速指南（纸质） |
- |
|
电源线 |
- |
|
|
选件 |
EMI 测量应用软件（包括 RSA3000-EMC) |
RSA3000-EMI |
|
前置放大器 |
RSA3000-PA |
|
|
高稳时钟 |
0CXO-C08 |
|
|
分辨率带宽 1 Hz 至 10 MHz |
RSA3000-BW1 |
|
|
实时/分析带宽 25 MHz |
RSA3000-B25 |
|
|
实时/分析带宽 40 MHz |
RSA3000-B40 |
|
|
高级测量套件 |
RSA3000-AMK |
|
|
EMC 滤波器和准峰值检波器套件 |
RSA3000-EMC |
|
|
频谱分析仪上位机软件 |
Ultra Spectrum |
|
|
EMI 预一致性测试软件 |
S1210 EMl Pre-compliance Software |
