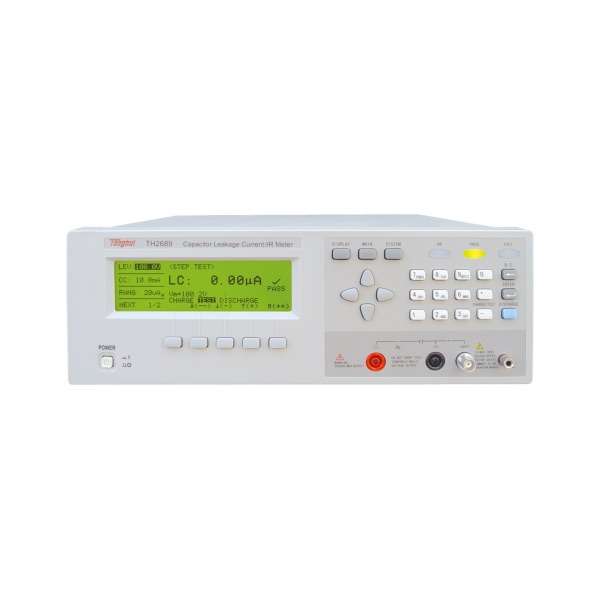

同惠TH2689 电容器漏电流/绝缘电阻测试仪

TH2689 型电容器漏电流/绝缘电阻测试仪分别提供:最大测试电压 800V,充电电流 0.5mA~500mA(>100V 时由最大输出功率 50W 限制)。主要应用于电解电容/陶瓷电容等漏电流,绝缘电阻及铝电解电容阳极箔耐压测试。也可应用突波吸收器,齐纳二极管,氖灯管等动作电压确认和漏电流测试。标配了 RS232、Handler 接口,可选购的 GPIB 接口,以及稳定快速的测量,使 TH2689 不仅可以应用于进货检验,更可应用于自动化生产测试等等。
技术参数
型号 |
TH2689 |
测试电压 |
1V-800V |
电压准确度 |
±(0.5%设定值+0.2V) |
充电电流 |
测试电压≤100V时,0.5mA-500mA ; 测试电压>100V时,0.5mA-IMAX,IMAX=50W/测试电压±(3%设定值+0.05mA) |
测量范围 |
LC(0.001μA-20.00mA) ; IR(0.01MΩ-99.99GΩ) |
基本精度 |
LC:±(0.3%+0.05μA) |
充电时间 |
0-999秒手控 |
测试时间 |
快速:40ms,中速:60ms,慢速:120ms(测量条件为量程锁定,触发模式为EXT,且外部触发电压立即显示关闭) |
极限设置 |
LC(0.001μA-20.00mA) ; IR(0.01MΩ-99.99GΩ) |
分选 |
合格,不合格,报警设置 |
性能特点
- 测试电压:1V-800V 连续可调
- 电压精度:± (0.5% 设定值 +0.2V)
- 电容漏电流范围 (LC):0.001μA-20.00mA
- 绝缘电阻范围 (IR):0.01MΩ-99.99GΩ
- 电流精度:± (0.3% + 0.05μA)
- 测试速度:最快 40ms
- 铝箔耐压及上升时间测试功能
- 精密低定电流充电功能 (0.5mA 士 0.05mA)
- 大电流 (500A) 提高低压大电容充电速度
- 内有数位计时器

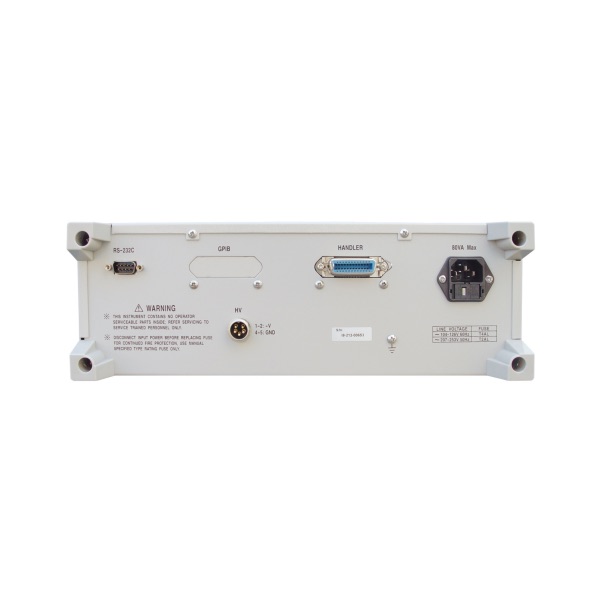

- 标配 RS232 接口,Handler 接口,可选的 GPIB 接口
- 大型 LCD (240 x 64 点阵) 显示
- 人性化操作界面
- 简易使用的电脑操作界面 (选购)
- 可通过 RS232C 自动升级仪器工作程序
