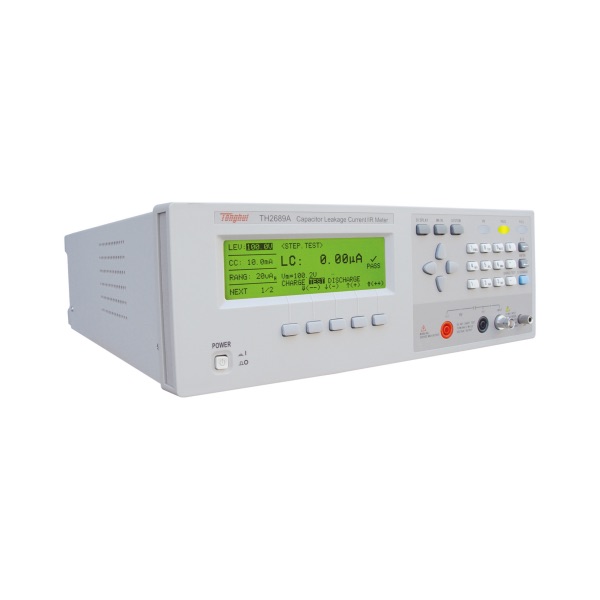

同惠TH2689A 电容器漏电流/绝缘电阻测试仪
TH2689A 型电容器漏电流/绝缘电阻测试仪分别提供：最大测试电压 500V，充电电流 0.5mA～500mA（＞100V 时由最大输出功率 50W 限制）。主要应用于电解电容/陶瓷电容等漏电流，绝缘电阻及铝电解电容阳极箔耐压测试。也可应用突波吸收器，齐纳二极管，氖灯管等动作电压确认和漏电流测试。标配了 RS232、Handler 接口，可选购的 GPIB 接口，以及稳定快速的测量，使 TH2689A 不仅可以应用于进货检验，更可应用于自动化生产测试等等。
技术参数
|
型号 |
TH2689A |
|
测试电压 |
1V-500V |
|
电压准确度 |
±（0.5%设定值+0.2V） |
|
充电电流 |
测试电压≤100V时，0.5mA-500mA ; 测试电压>100V时，0.5mA-IMAX，IMAX=50W/测试电压±（3%设定值+0.05mA） |
|
测量范围 |
LC(0.001μA-20.00mA) ； IR(0.01MΩ-99.99GΩ) |
|
基本精度 |
LC：±(0.3%+0.05μA) |
|
充电时间 |
0-999秒手控 |
|
测试时间 |
快速：40ms，中速：60ms，慢速:120ms(测量条件为量程锁定，触发模式为EXT，且外部触发电压立即显示关闭) |
|
极限设置 |
LC(0.001μA-20.00mA) ；IR(0.01MΩ-99.99GΩ) |
|
分选 |
合格，不合格，报警设置 |
性能特点
- 测试电压：1V-500V 连续可调
- 电压精度：± (0.5% 设定值 + 0.2V)
- 电容漏电流范围 (LC)：0.001μA-20.00mA
- 绝缘电阻范围 (IR)：0.01MΩ-99.99GΩ
- 电流精度：± (0.3% + 0.05μA)
- 测试速度：最快 40ms
- 铝箔耐压及上升时间测试功能
- 精密低定电流充电功能 (0.5mA ± 0.05mA)
- 大电流 (500mA) 提高低压大电容充电速度
- 内有数位计时器
- 标配 RS232 接口，Handler 接口，可选的 GPIB 接口
- 大型 LCD (240 x 64 点阵) 显示
- 人性化操作界面
- 简易使用的电脑操作界面(选购)
- 可通过 RS232C 自动升级仪器工作程序
