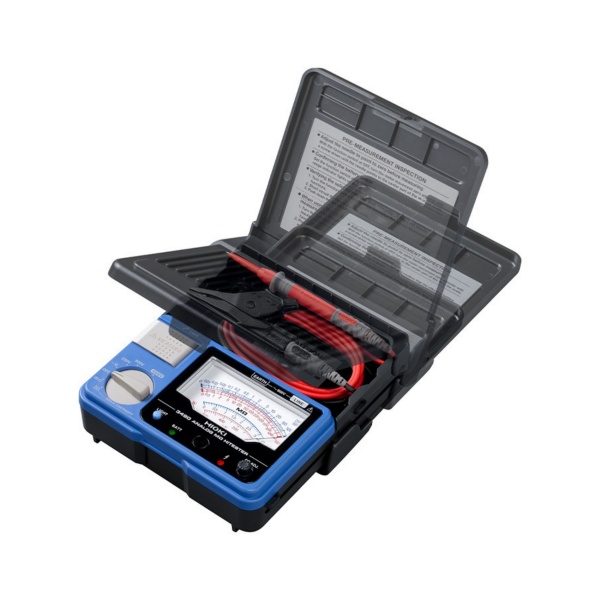

日置3490 绝缘电阻表

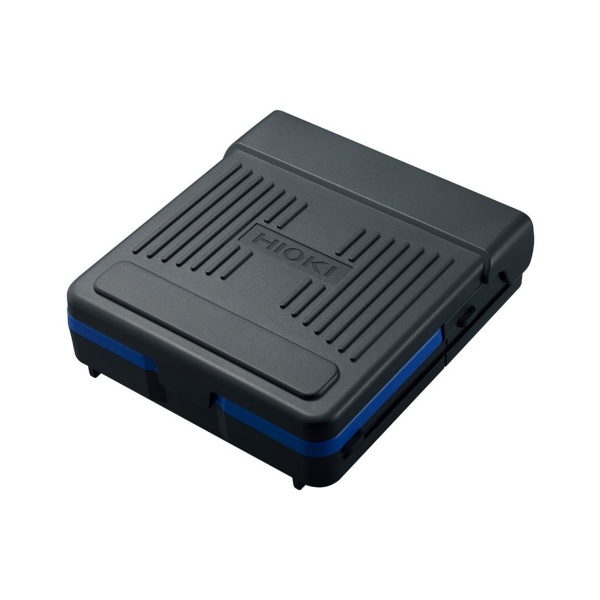

3490 绝缘电阻表有 3 档量程，测试电压 250/500/1000V，3Ω 量程范围通过 200mA 测量 AC 电压，具有超亮的 LED 照明刻度盘和防摔功能，附带坚固的外壳。
产品规格
|
型号 |
3490 |
||
|
测试电压 |
250 V DC |
500 V DC |
1000 V DC |
|
额定电阻 |
100 MΩ |
100 MΩ |
4000 MΩ |
|
精度 第一段有效测量范围 |
指示刻度的 ±5 % 在 0.05～50 MΩ |
指示刻度的 ±5 % 在 0.05 ～ 50 MΩ |
指示刻度的 ±5 % 在 2 ～ 1000 MΩ |
|
最低电阻
|
0.25 MΩ |
0.5 MΩ |
1 MΩ |
|
(测试电阻值用来保证测试电压) |
|||
|
过电压保护 |
AC 1200V（10s） |
||
|
低电阻 |
3 Ω量程 (200 mA DC 短路电流)，±0.09 Ω 精度 30 Ω量程 (20 mA DC 短路电流)，±0.9 Ω 精度 开路电压：4.1 ～ 6.9 V |
||
|
AC电压测试 |
0 ～ 600 V (50/60 Hz)，精度：最大刻度值± 5 ％ 输入阻抗：100 kΩ 以上 |
||
|
其他功能 |
明亮 LED 照明模式、防摔 (混凝土，1 m/次）, 检查电池状态、检查现场电路, 自动放电 |
||
|
电源供应 |
5号碱性电池× 4，连续使用时间 20 小时 (在 500 V 量程，无负载) |
||
|
体积及重量 |
159 mm W × 177 mm H × 53 mm D 610 g（包括电池，不包括测试探头) |
||
|
附件 |
测试探头L9787 × 1，背带× 1，5号碱性电池× 4，操作手册× 1 |
||
主要特点
- 3 档电压量程，250/500 V (绝缘测试高达 100 MΩ) 和 1000 V (绝缘测试高达 4000 MΩ)
- 连续检查，3Ω 量程范围通过 200mA 测量
- 明亮的 LED 带照明的刻度盘
- 检测带电电路和电池状态
