艾诺AN166X系列 新能源汽车安规综合分析仪
AN1662H 系列新能源汽车安规综合分析仪、AN1662SD 系列新能源汽车安全性能综合测试系统符合 GB18384-2020 电动汽车安全要求、GB38032-2020 电动客车安全要求。AN1660B 系列新能源汽车运行安全性能测试仪是针对新能源汽车运行安全性能检验规程的要求而设计。

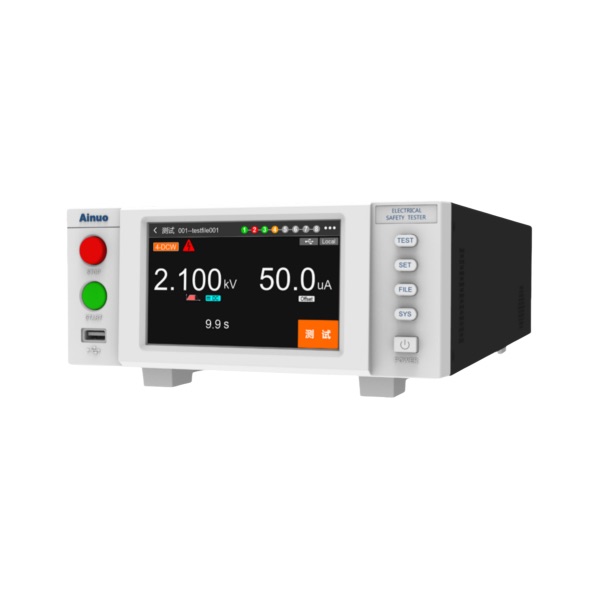

AN1662H 系列分析仪具备整车绝缘、绝缘电阻、绝缘监测、电位均衡测试功能，可选配交流耐压、直流耐压、直流低电阻等其他功能，支持多通道耐压、多通道电位均衡扫描测试；通过交流充电枪、直流充电枪、电平台测试夹、高压部件测试夹等测试附件，一次性完成测试连接，可以自动或手动完成各步骤安规测试。

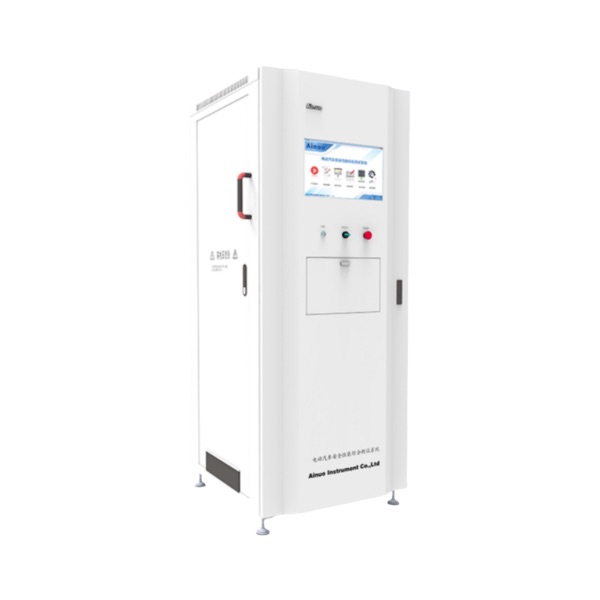

AN1662SD 系列测试系统集成了 AN1662H 系列的测试功能，通过工控机 / ESRS 测控软件、随行装置与遥控测试，实现新能源汽车安规的自动化、信息化、智能化测试流程。
技术规格
|
AN1662H、AN1660B功能指标 |
|||
|
产品型号 |
AN1662H |
AN1660B |
|
|
整车绝缘 |
测量范围 |
0.1MΩ-999.9MΩ |
无 |
|
测量电压 |
200Vdc-1000Vdc |
||
|
测试方式 |
双电压表法；电池DC+/DC-端口测试、充电口测试（选配） |
||
|
绝缘监测 |
电阻切换 |
5档电阻自动切换检测 |
无 |
|
判断方式 |
人工判断、CAN通讯（选配） |
||
|
绝缘电阻 |
输出电压 |
100Vdc-1000Vdc |
100Vdc-1000Vdc |
|
测量范围 |
0.1MΩ-50GΩ |
0.1MΩ-50GΩ |
|
|
测试通道 |
8通道 |
1通道 |
|
|
电位均衡 |
输出电流 |
直流恒流源1Adc(>200mA)，可选配直流恒流源1-40Adc |
直流恒流源2-5Adc |
|
测量范围 |
0.1mΩ-600mΩ |
0.1mΩ-600mΩ |
|
|
测试通道 |
10通道 |
1通道 |
|
|
测试方式 |
四端法 |
四端法 |
|
|
选配功能 |
交流耐压、直流耐压、直流低电阻 |
交流耐压、直流耐压 |
|
|
AN1662SD系统配置 |
|||
|
序号 |
组件名称 |
规格 |
备注 |
|
1.1 |
电动汽车安规综合测试仪 |
AN1662H |
艾诺 |
|
1.2 |
安规测控软件 |
ESRS |
艾诺 |
|
1.3 |
工控机 |
Intel-G1620/4G/120G |
研华 |
|
1.4 |
显示器 |
19寸 |
DELL |
|
1.5 |
UPS |
1kW |
山特 |
|
1.6 |
报警灯 |
测试/合格/不合柏 |
定制 |
|
1.7 |
打印机 |
自粘标签打印 |
斑马 |
|
1.8 |
无线扫描枪 |
一维/二维识别 |
斑马 |
|
1.9 |
机柜 |
白色 |
定制 |
|
1.10 |
测试附件 |
选配 |
定制 |
|
1.11 |
随行装置 |
选配 |
定制 |
|
1.12 |
遥控器 |
选配 |
定制 |
|
1.13 |
Can卡 |
选配 |
定制 |
产品特点
- 系统特点
- 电动车四合一安规测试，并具有很好的系统扩展性
- 一台主机集成多种功能，测试速度快，安规精度高
- 多通道扫描，一次接线，可完成全部安规测试项目
- 硬件特点
- 支持无线扫码，自动识别车型，自动调取测试程序。
- 支持 CAN 通讯，根据测试项目自动预置车辆状态。
- 定制专用测试随行装置、远程测控面板、测试附件。
- 软件特点
- 电动汽车安全测试项目流程化设置，支持自动和手动混合测试。
- 本地存储测试信息，不限制保存数量，生命周期内全保存记录。
- 预留多种数据库 MES 对接，满足测试条件下载、测试数据上传。
- 软件测控系统支持数据查询、筛选、导出，支持用户权限管理。
