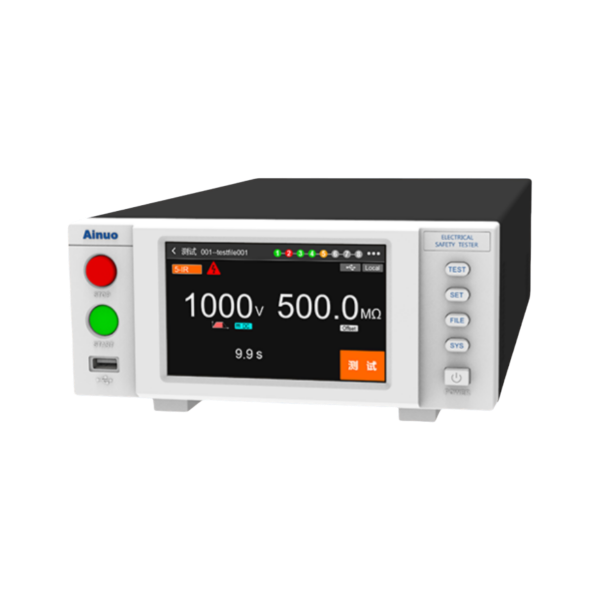

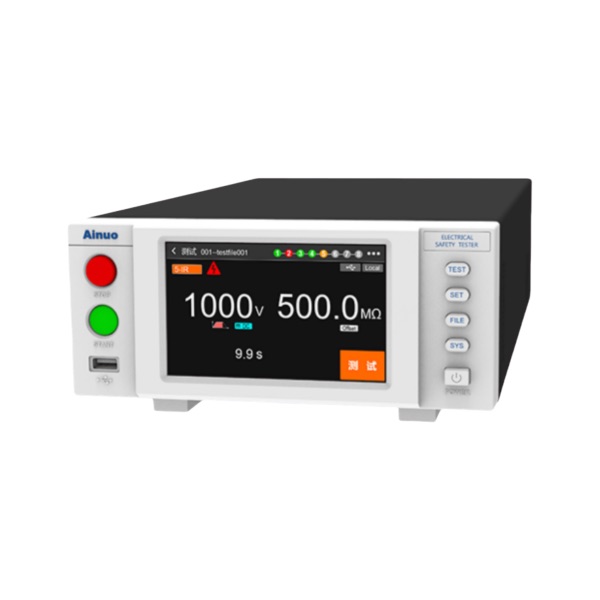

艾诺ANBTS7101系列 绝缘电阻测试仪
ANBTS7101 系列绝缘电阻测试仪，采用高频直流高压电源技术、实现 1000V / 50mA / 100GΩ 的绝缘电阻测试能力。针对常规 CV 模式绝缘电阻测试仪在测试静态容值较大的锂电池芯等电气产品过程中，缓升时间长、放电过程慢、绝缘阻值跳动大、重复性差等弱点，ANBTS7101 系列测试仪采用 CC 充电、CV 保压、CC 放电的创新模式，实现了大电容特性电气产品绝缘电阻的快速、准确、安全测试。
ANBTS7101 系列测试仪适用于注液前锂电池芯、锂电池、超级电容、驱动电机、DC/DC 转换器、逆变器、开关电源等静态容值较大的电气产品的绝缘电阻测试。
技术规格
|
型号 |
ANBTS7101 |
ANBTS7101-3 |
|
输出通道 |
单通道（HV1、HV2(return)） |
三通道（HV1/HV2/HV3，可设置H/L/X） |
|
输出电压 |
范围：(25~1000)VDC，分辨率：1V，误差：±(1%×设定值+2V) |
|
|
绝缘电阻测量 |
25V~100V： 0.002MΩ~499.9MΩ，±(5%×读数值±2字)；
101V~499V： 0.010MΩ~199.9MΩ，±(2%×读数值±2字)； 200.0MΩ~2.000GΩ：±(5%×读数值±2字)；
500V~1000V： 0.020MΩ~999.9MΩ，±(2%×读数值±2字)； 1.000GΩ~9.999GΩ：±(5%×读数值±2字)； 10.00GΩ~49.99GΩ：±(15%×读数值)； 50.00GΩ~99.99GΩ：±(20%×读数值) |
|
|
测试时间 |
范围：0，(0.5~999.9)s，0为无限长，分辨力：0.1s，误差：±(0.1%×设定值+2个字) |
|
|
缓升时间 |
范围：0，(0.1~999.9)s，0为关闭缓升，分辨力：0.1s，误差：±(0.1%×设定值+2个字) |
|
|
缓降时间 |
范围：0，(1~999.9)s，0为关闭缓降，分辨力：0.1s，误差：±(0.1%×设定值+2个字) |
|
|
电阻上下限设置 |
范围：0.002MΩ~99.99GΩ，0表示无上限设定 |
|
|
充放电模式 |
恒流充电最大50mA、恒流放电30mA，放电残余电压监测功能 |
|
|
供电电源 |
AC220V±10%，50Hz/60Hz |
|
|
显示与操作 |

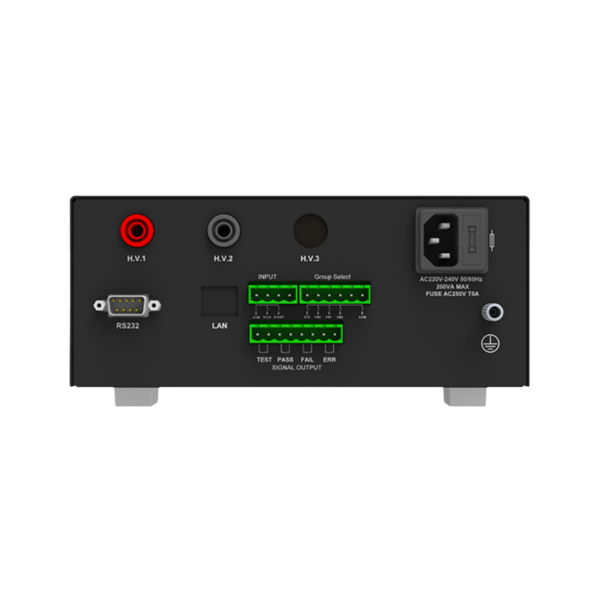

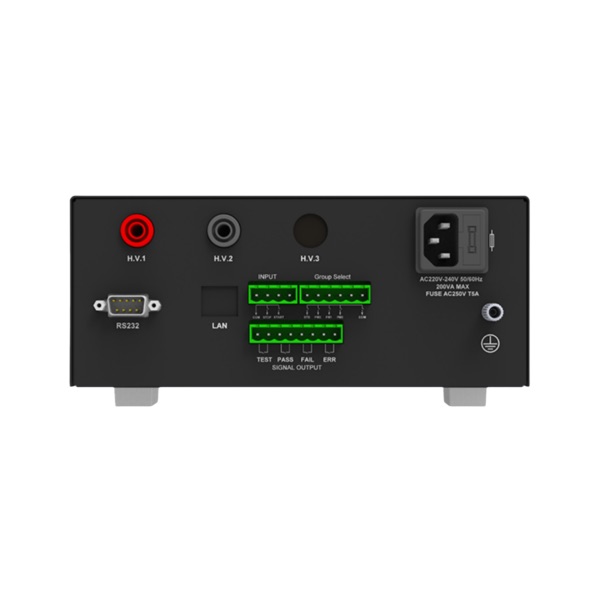

5寸LCD彩显、按键与触摸屏操作；RS232C、LAN、PLC、USB(存储)接口 |
|
|
外形尺寸 |
213*88*360(W*H*D,mm) |
|
产品特点
- 宽量程：电压 25V-1000V、电阻 2kΩ-100GΩ，宽电压范围、高绝缘阻值的准确测试。
- 高速度：50mA 快速 CC 充电、CV 保压测试、30mA 快速 CC 放电模式，可实现高达 500uF 超级电容的快速绝缘测试。
- 易使用：体积小巧、接口丰富、操作简捷，特别方便自动化产线、系统集成使用。
