艾诺ANBTS7201系列脉冲式锂电池芯短路测试仪

型　　号：ANBTS7201系列

名　　称：艾诺ANBTS7201系列脉冲式锂电池芯短路测试仪

品　　牌：艾诺(Ainuo)

分　　类：安规测试 > 锂电池安规

产品选型：

ANBTS7201-R ANBTS7201-3R

描　　述：

艾诺公司第二代 ANBTS7201 系列脉冲式锂电池芯短路测试仪，适用于注液前锂电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。

测试仪开创性地采用脉冲式升压、电压跌落侦测的方法，能有效检测出因隔离膜破损、穿孔、异物和毛刺等原因造成的绝缘短路、微短路、绝缘电阻偏低等不合格电芯和可疑电芯。

测试仪采用恒流充电、自由放电、恒流放电的新一代测试方法，满足了动力电池、储能电池的电芯静态容值不断增大的情况下，快速、稳定的电芯短路测试新需求。

系列测试仪具备短路测试、BDV 测试、绝缘电阻测试、电容测试、弱导电阻测试和开路侦测等多种功能配置，配合三通道扫描输出、PLCIOLANRS232 等通信控制接口，适用于锂电池芯自动化产线的快速测试使用。

产品介绍

技术规格

型号	ANBTS7201-R	ANBTS7201-3R
功能配置	脉冲短路，绝缘电阻，单通道测试	脉冲短路，绝缘电阻，三通道扫描
脉冲短路测试
输出电压	范围：(50~1000)VDC，分辨率：1V，误差：±(1%×设定值+5V)
充放电模式	最大50mA恒流充电、最大30mA恒流放电
测试时间	充电时间TK、放电时间TF；范围：50ms~3000ms；分辨率：1ms；误差：±(5%的设定值+2ms)
判断参数	上升跌落V1(0~100%)、保持跌落V2(0~100%)、放电跌落V3(0~100%)、分辨率0.1V
电芯静电容量	100nF~100000nF
绝缘电阻测试
输出电压	范围：(25~1000)VDC，分辨率：1V，误差：±(1%×设定值+2V)
绝缘电阻测量	25V~100V： 0.002MΩ~499.9MΩ：±（5%×读数值±2字）； 101V~499V： 0.010MΩ~199.9MΩ，±（2%×读数值±2字）； 200.0MΩ~2.000GΩ：±（5%×读数值±2字）； 500V~1000V： 0.020MΩ~999.9MΩ：±（2%×读数值±2字）； 1.000GΩ~9.999GΩ：±（5%×读数值±2字）； 10.00GΩ~49.99GΩ：±（15%×读数值）； 50.00GΩ~99.99GΩ：±（20%×读数值）
	10.00GQ~49.99GQ:±(15%×读数值);50.00GΩ~99.99GQ:±(20%×读数值)
测试时间	范围：0，(0.5~999.9)s，0为无限长，分辨力：0.1s，误差：±(0.1%×设定值+2个字)
缓升时间	范围：0，(0.1~999.9)s，0为关闭缓升，分辨力：0.1s，误差：±(0.1%×设定值+2个字)
缓降时间	范围：0，(1~999.9)s，0为关闭缓降，分辨力：0.1s，误差：±(0.1%×设定值+2个字)
上下限设置	范围：0.002MΩ~99.99GΩ，0表示无上限设定
充放电模式	最大50mA恒流充电、最大30mA恒流放电
其他规格
供电电源	AC220V±10%，47~63Hz

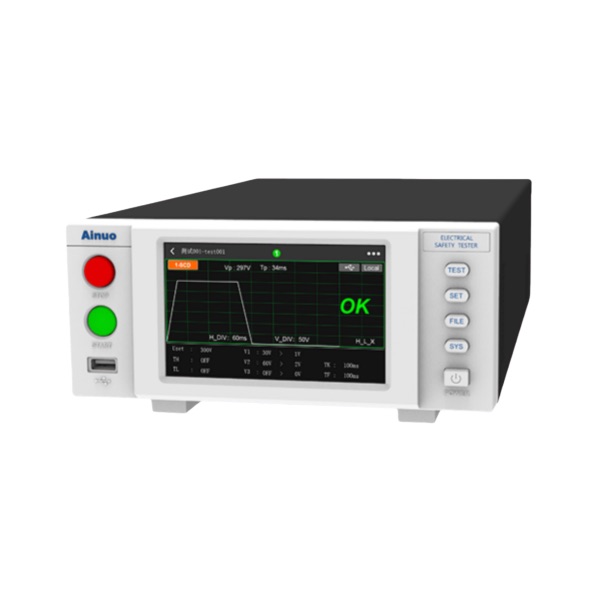

显示操作	LCD、5寸彩显、触摸屏

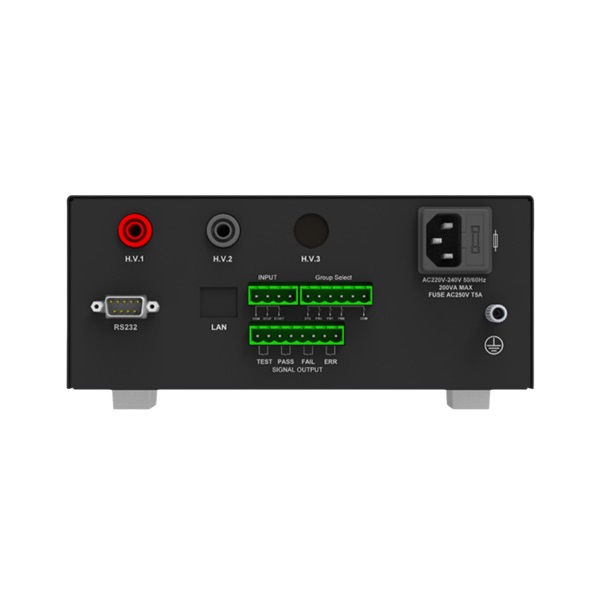

输出接口	RS232C、LAN、PLC、USB(U盘数据存储)
外形尺寸	21388360(WHD,mm)
