型号概述
型号 |
TH6402A |
TH6402B |
TH6402 |
TH6412 |
TH6413 |
||||||||||||
额定输出 (0℃-40℃) |
通道/范围 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH4 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
电压 |
0-30V |
0-5V |
0-30V |
0-10V |
0-5V |
0-30V |
0-6V |
0-30V |
0-6V |
0-60V |
0-6V |
||||||
电流 |
0-3A |
0-3A |
0-1A |
0-3A |
0-5A |
0-6A |
0-5A |
0-3A |
0-5A |
||||||||
功率 |
90W |
15W |
90W |
30W |
5W |
90W |
30W |
180W |
30W |
180W |
30W |
||||||
负载调整率 |
电压 |
≤0.01%+3mV |
|||||||||||||||
电流 |
≤0.1%+3mA |
≤0.01%+3mA |
|||||||||||||||
电源调整率 |
电压 |
≤0.01%+3mV |
|||||||||||||||
电流 |
≤0.1%+3mA |
≤0.01%+3mA |
|||||||||||||||
设定值分辨率 |
电压 |
10mV |
1mV |
||||||||||||||
电流 |
1mA |
0.1mA |
|||||||||||||||
回读分辨率 |
电压 |
10mV |
1mV |
||||||||||||||
电流 |
1mA |
0.1mA |
|||||||||||||||
设定值精度 (25℃±5℃) |
电压 |
≤0.05%+20mV |
≤0.1%+20mV |
≤0.03%+10mV |
|||||||||||||
电流 |
≤0.2%+5mA |
≤0.2%+5mA |
≤0.1%+5mA |
≤0.1%+8mA |
≤0.1%+5mA |
≤0.1%+5mA |
|||||||||||
回读值精度 (25℃±5℃) |
电压 |
≤0.05%+20mV |
≤0.1%+20mV |
≤0.03%+10mV |
|||||||||||||
电流 |
≤0.2%+5mA |
≤0.2%+5mA |
≤0.1%+5mA |
≤0.1%+8mA |
≤0.1%+5mA |
≤0.1%+5mA |
|||||||||||
纹波和噪声 (20Hz-20MHz) |
电压 (Vp-p) |
≤3mVp-p |
≤3mVp-p |
≤3mVp-p |
≤4mVp-p |
≤4mVp-p |
≤4mVp-p |
||||||||||
电压 (rms) |
≤1mVrms |
≤1mVrms |
≤1mVrms |
≤1mVrms |
≤1mVrms |
||||||||||||
电流 |
≤3mArms |
≤3mArms |
≤3mArms |
≤5mArms |
≤5mArms |
≤4mArms |
≤5mArms |
||||||||||
串联同步误差 |
≤0.02%+5mA |
≤0.2%+10mA |
≤0.05%+10mA |
|
|
||||||||||||
并联设定值精度 |
电压 |
≤0.02%+5mV |
≤0.02%+10mV |
≤0.02%+5mV |
≤0.02%+5mV |
≤0.02% + 10mV |
|||||||||||
电流 |
≤0.1%+20mA |
≤0.2%+20mA |
≤0.1%+20mA |
≤0.1%+30mA |
≤0.1%+30mA |
||||||||||||
记忆 |
回调储存 |
40组设定文件/通道 |
|||||||||||||||
定时器 |
功能 |
定时关闭输出 |
|||||||||||||||
时间设置 |
0.1秒~99999.9秒 |
||||||||||||||||
解析度 |
0.1秒 |
||||||||||||||||
工作温度 |
0℃~40℃ |
性能特点
- 线性设计:高稳定性、低涟波、低噪声
- 三/四通道输出:通道间支持串联、并联或同步输出
- 高精度、高分辨率:1mV / 0.1mA
- 24 位色 4.3 寸 TFT LCD,分辨率:480 x 272
- 简洁的系统设置、中英文操作界面
- 三/四通道电压、电流、功率和定时时间同时显示

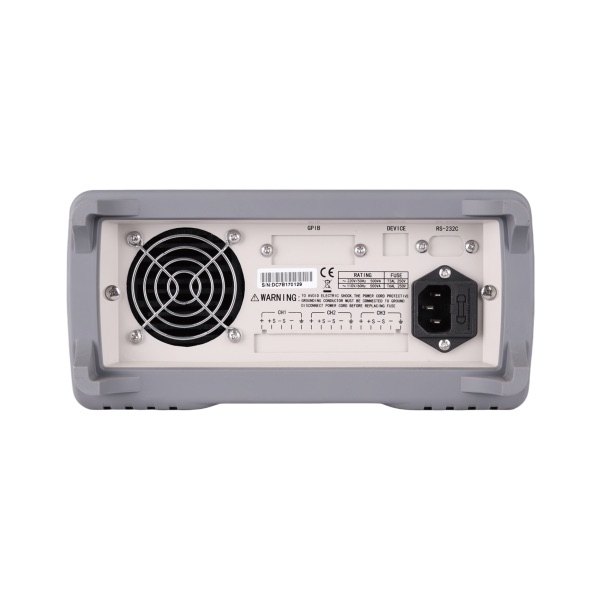

- 1/2 2U 超小体积,前后面板输出与采样端
- 每通道 40 组状态记忆保存和调用
- 定时输出:时间 (0.1-99999.9s)
- 旋钮和数字键盘设置电压、电流、输出时间
- 面板功能按键背光显示
- 远端测量功能,补偿线上压降
- 拷屏功能
- 数据记录功能
- 过电压、过电流保护、智能温控风扇
- 支持标准 SCPI 和 MODBUS 通讯协议
- 通过计算机软件监控,通过 U 盘升级仪器固件
