同惠TH6300系列宽范围可编程线性直流电源

型　　号：TH6300系列

名　　称：同惠TH6300系列宽范围可编程线性直流电源

品　　牌：同惠(Tonghui)

分　　类：源和电源 > 直流电源

产品选型：

TH6301 TH6302 TH6303 TH6304 TH6312 TH6313 TH6314 TH6323 TH6324

描　　述：

TH6300系列宽范围可编程直流电源涵盖了九个型号（200W-600W），其宽范围输出的设计特点使得它可以同时满足小电压大电流或者大电压小电流的输出要求，极大的为客户压缩了设备成本。此外，该系列电源还内置了一块数字电压表，方便用户测试外部电压。

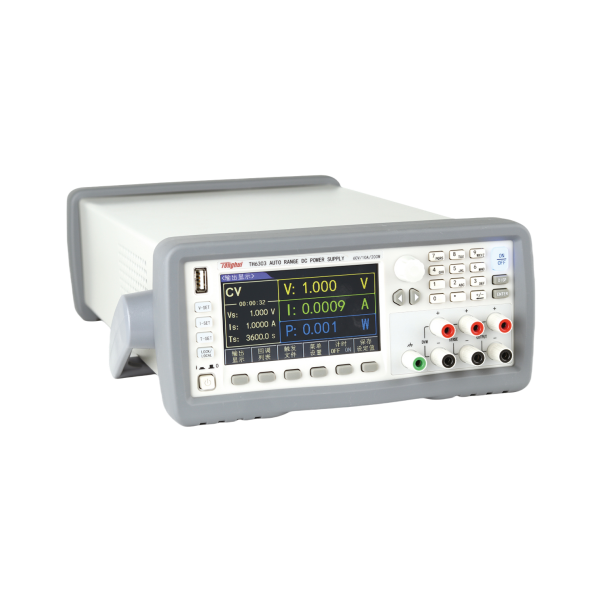

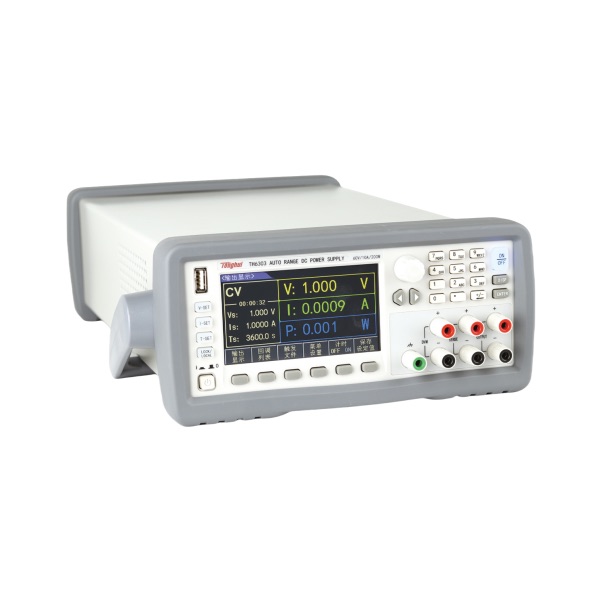

TH6300系列电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏，所有设置与输出参数同屏显示，使用起来更加直观。UI设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。

TH6300系列还具有强大的可编辑能力。仪器可保存10个测试文件，每个测试文件可编辑100个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。

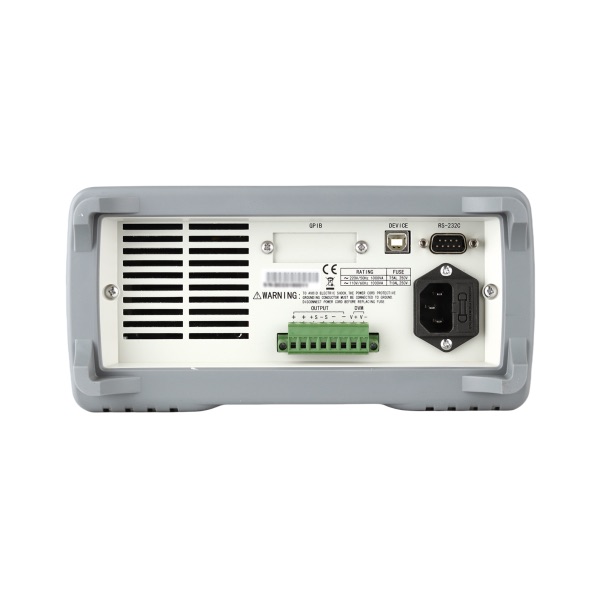

TH6300系列标配了RS232、USB HOST和USB DEVICE接口，可选配GPIB接口,支持SCPI和MODBUS通讯协议，可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点，使得TH6300系列电源可以方便地集成在标准机柜里面。

产品介绍

技术参数

参数		TH6301	TH6302	TH6303	TH6304	TH6312	TH6313	TH6314	TH6323	TH6324
额定输出	电压	20V	30V	60V	120V	30V	60V	120V	60V	120V
	电流	30A	20A	10A	5A	30A	15A	6A	25A	10A
	功率	200W	200W	200W	200W	360W	360W	360W	600W	600W
负载调节率≤	电压	0.01%+20mV	0.01%+25mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
负载调节率≤	电流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
电源调节率≤	电压	0.01%+20mV	0.01%+ 20mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
电源调节率≤	电流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
设定值解析度	电压	1mV(＜100V), 10mV(＞100V)
设定值解析度	电流	0.1mA(＜10A), 1mA(＞10A)
回读值解析度	电压	1mV(＜100V), 10mV(＞100V)
回读值解析度	电流	0.1mA(＜10A), 1mA(＞10A)
设定精度12月（25°C±5°C)≤	电压	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
设定精度12月（25°C±5°C)≤	电流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
回读精度12月（25°C±5°C)≤	电压	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
回读精度12月（25°C±5°C)≤	电流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
纹波和噪声(20Hz20MHz)≤	差模电压	≤15mVpp	≤15mVpp	≤8mVp-p	≤30mVp-p	≤15mVpp	≤15mVp-p	≤20mVpp	≤20mVp-p	≤50mVp-p
纹波和噪声(20Hz20MHz)≤	差模电流	≤10mArms	≤10mArms	≤6mArms	≤6mArms	≤12mArms	≤8mArms	≤12mArms	≤15mArms	≤15mArms
上升时间≤	10%-90%	≤100mS	≤100mS	≤150mS	≤200mS	≤100mS	≤200mS	≤150mS	≤150mS	≤150mS
下降时间≤	90%-10%	≤2S	≤2S	≤2S	≤3.5S	≤2S	≤2S	≤3.5S	≤2S	≤3.5S
DVM	显示精度	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
	显示分辨率	1mV
	输入电压范围	20V	30V	60V	120V	30V	60V	120V	60V	120V
存储		10组触发输出，每组100个步骤，100组设定记忆
注：当测试端输出电流大于10A时，不能使用带香蕉插头的测试线测试，请使用带Y型或O型冷接线端子的测试线进行测试；也可以选用机箱后面板测试端进行测试。
