ZLG USB接口CAN FD卡
CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps（部分设备实验室环境下可达8Mbps）。

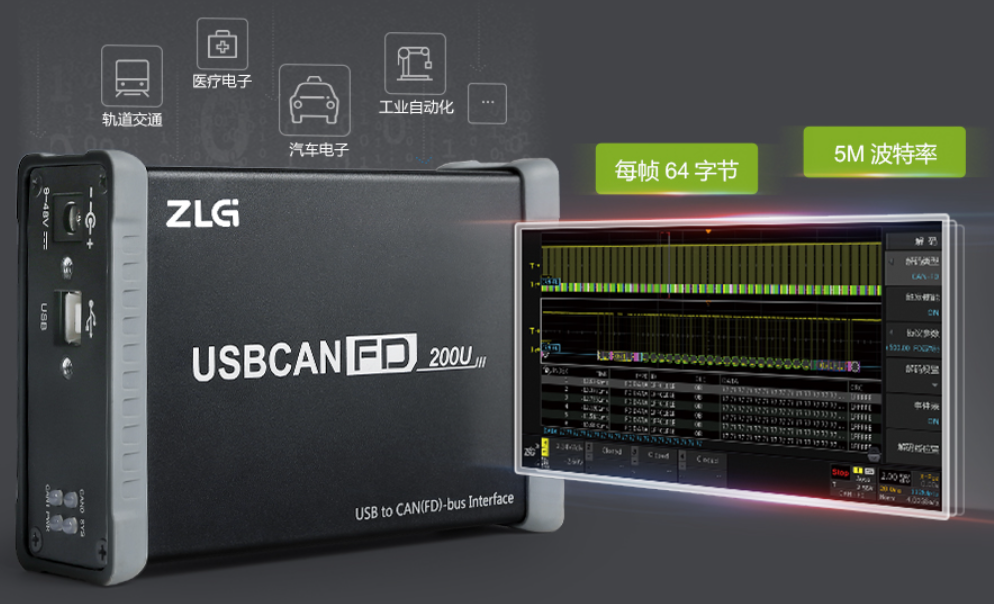

USBCANFD系列是广州致远电子股份有限公司开发的高性能CAN FD接口卡。集成1-8路CAN FD接口，支持ISO标准CAN FD与BoschCANFD标准。每个接口具备独立的2500VDC电气隔离保护电路，使接口卡避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。

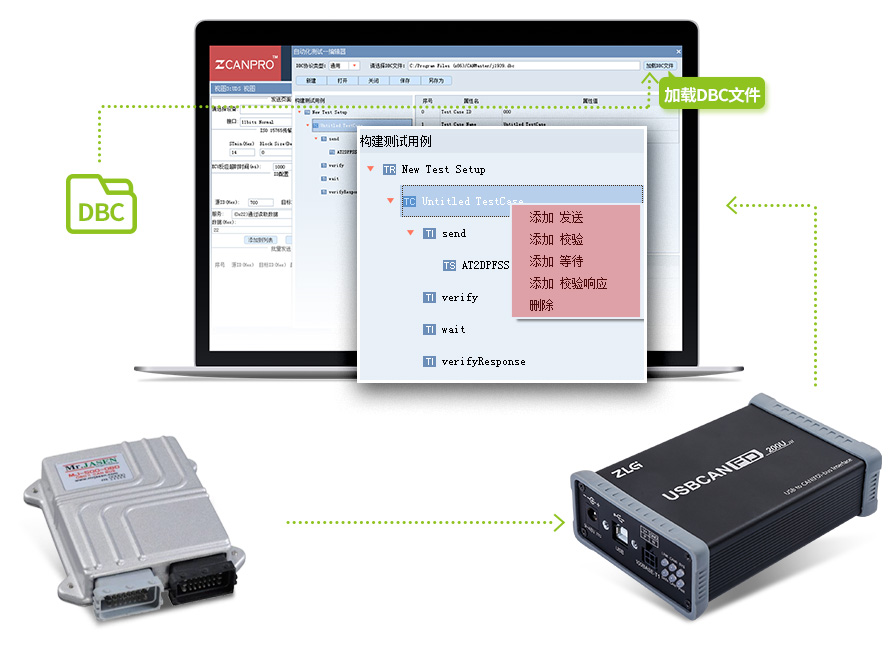

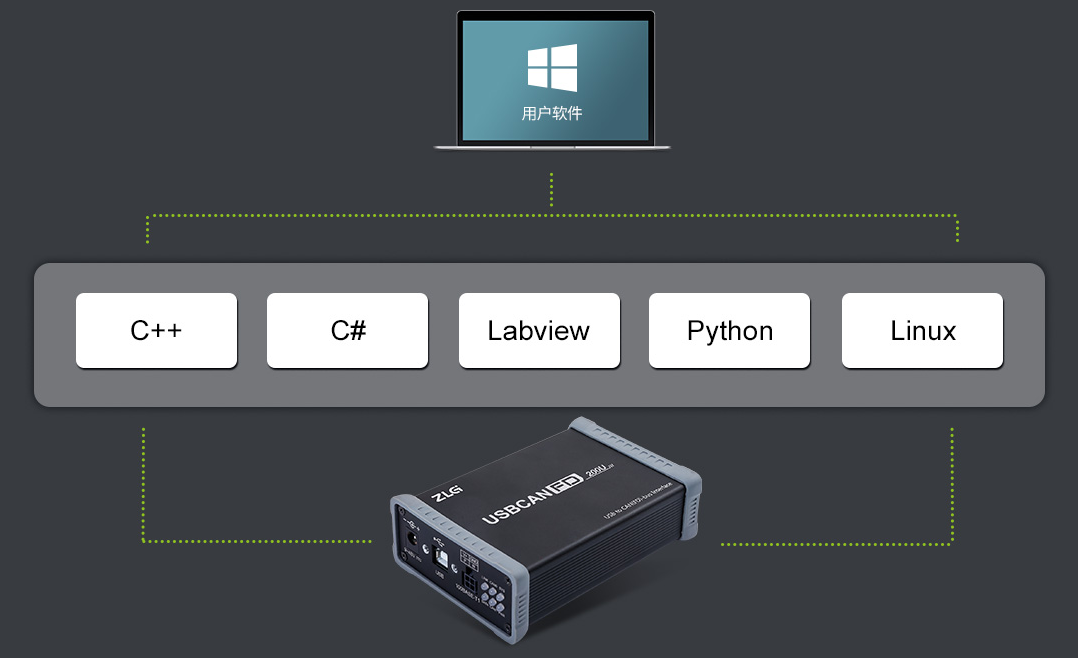

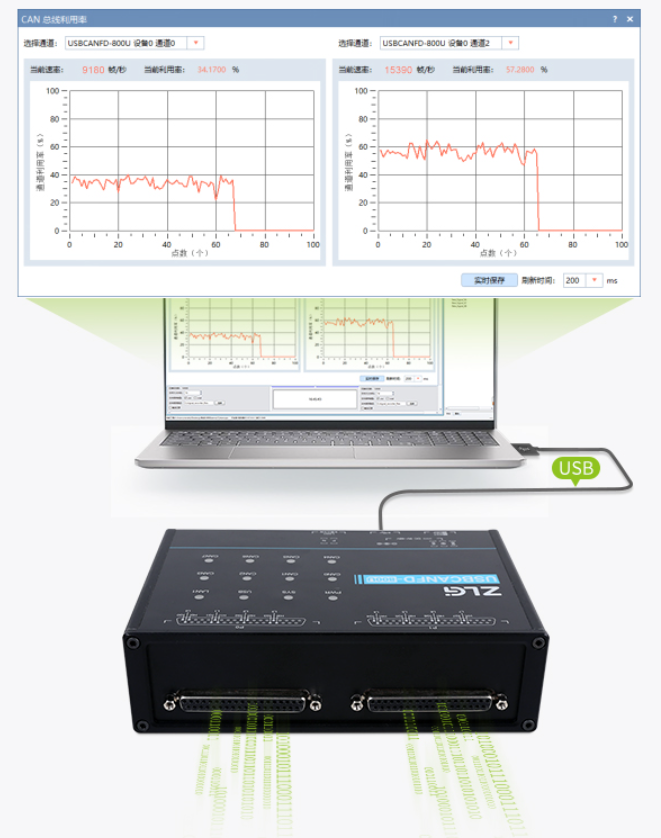

PC通过USB2.0端口连接USBCANFD接口卡，从而能与CAN(FD)网络进行数据收发，构成CAN(FD)-bus控制节点。USBCANFD接口卡支持Windows和Linux操作系统，标配ZXDoc和ZCANPRO软件，提供二次开发函数库，用户可以调用函数库编写软件，是CAN(FD)-bus产品开发、数据分析的强大工具。
快速选型
|
型号 |
USBCANFD-800U |
USBCANFD-400U |

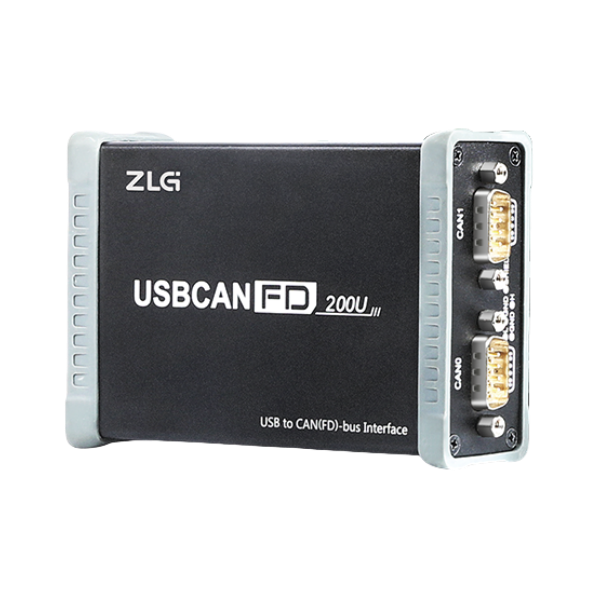

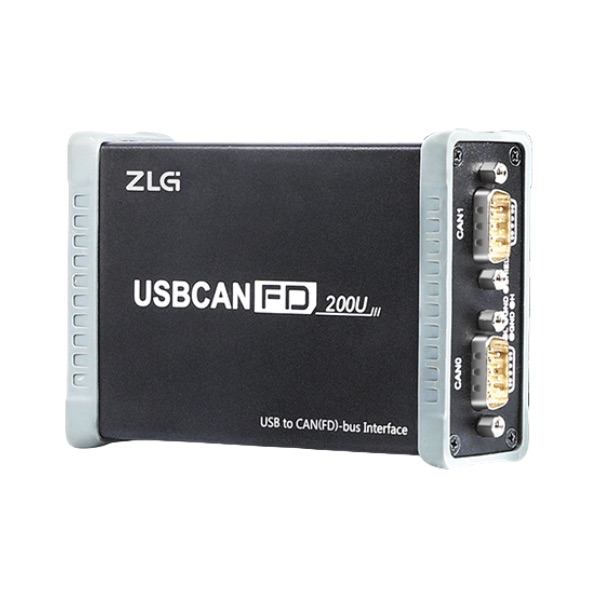

USBCANFD-200U |

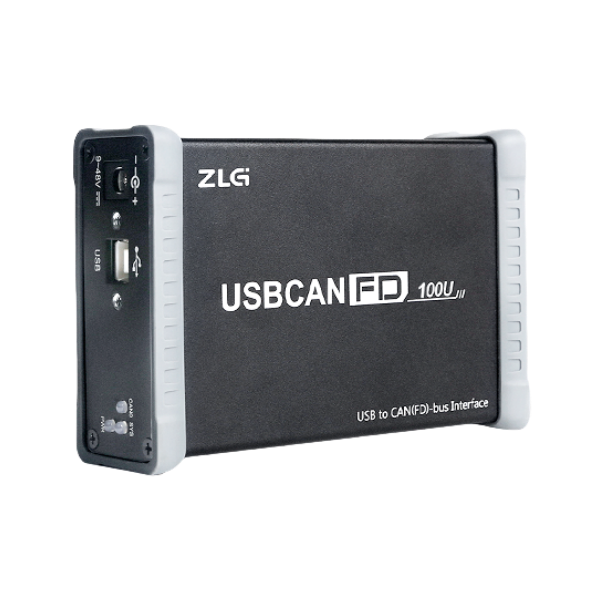

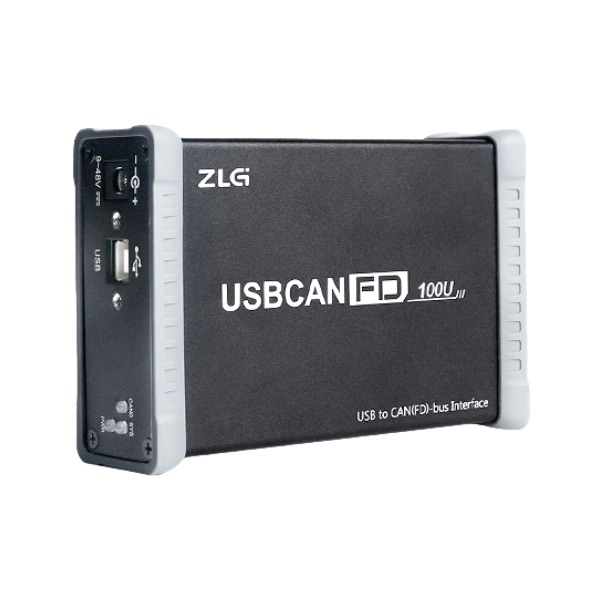

USBCANFD-100U |

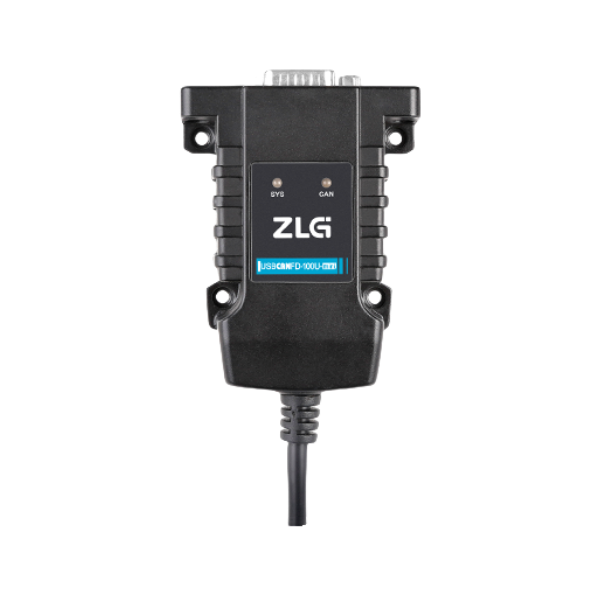

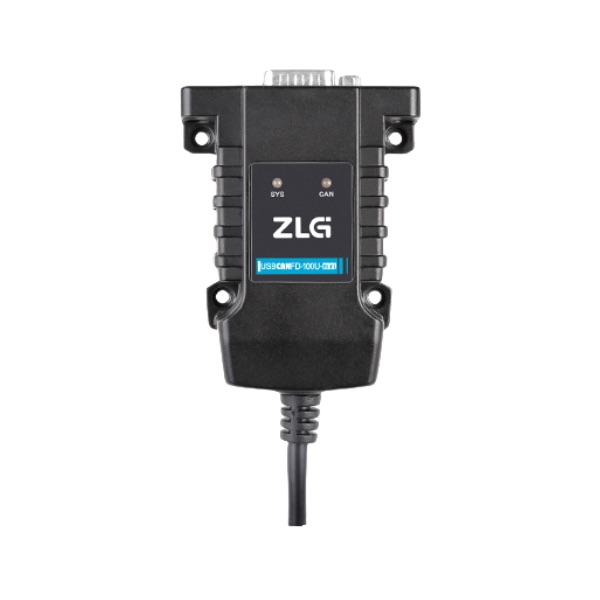

USBCANFD-100U-mini |
|
实物图 |
|
|
|
|
|
|
国产主控芯片 |
- |
✔︎ |
✔︎ |
✔︎ |
✔︎ |
|

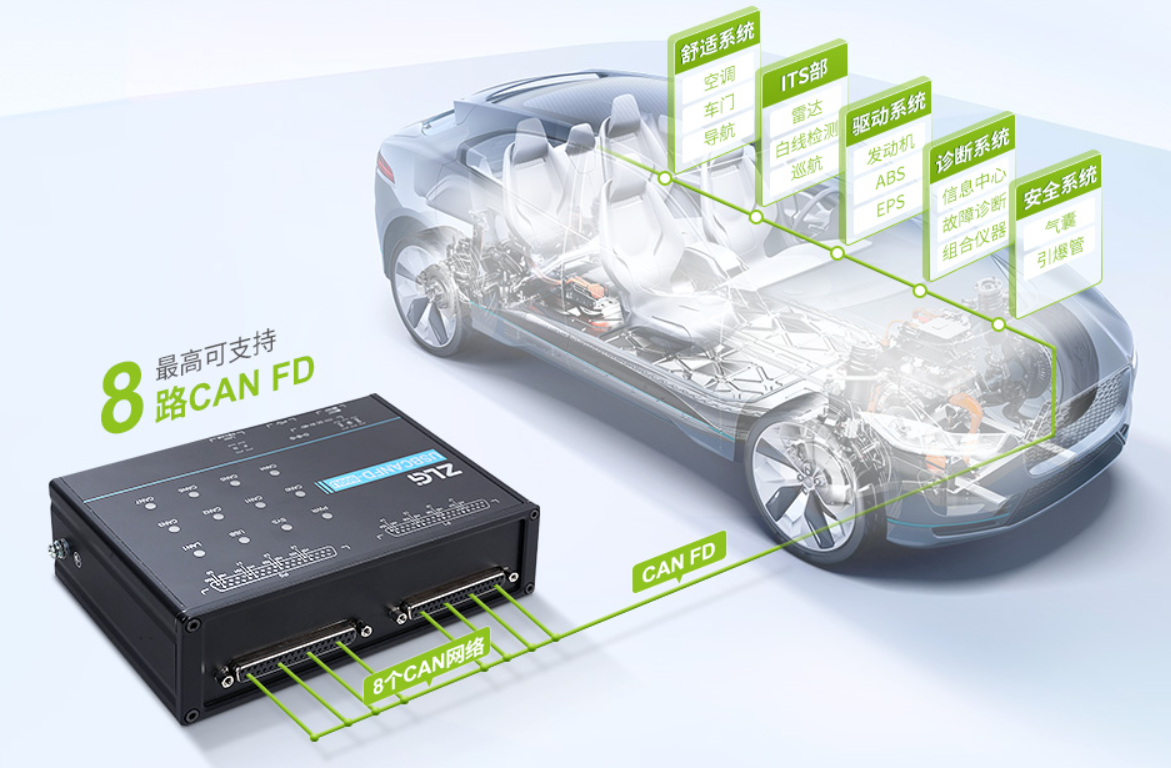

CAN FD路数 |
8路 |
4路 |
2路 |
1路 |
1路 |
|
CAN FD接口形式 |
DB37 |
DB9 |
DB9 |
DB9 |
DB9 |
|
CAN FD标准 |
ISO |
ISO/Bosch |
ISO/Bosch |
ISO/Bosch |
ISO/Bosch |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
|
CAN FD数据段加速波特率 |
100K~5Mbps |
100K~5Mbps (可在实验室环境下极限使用到8Mbps) |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
|

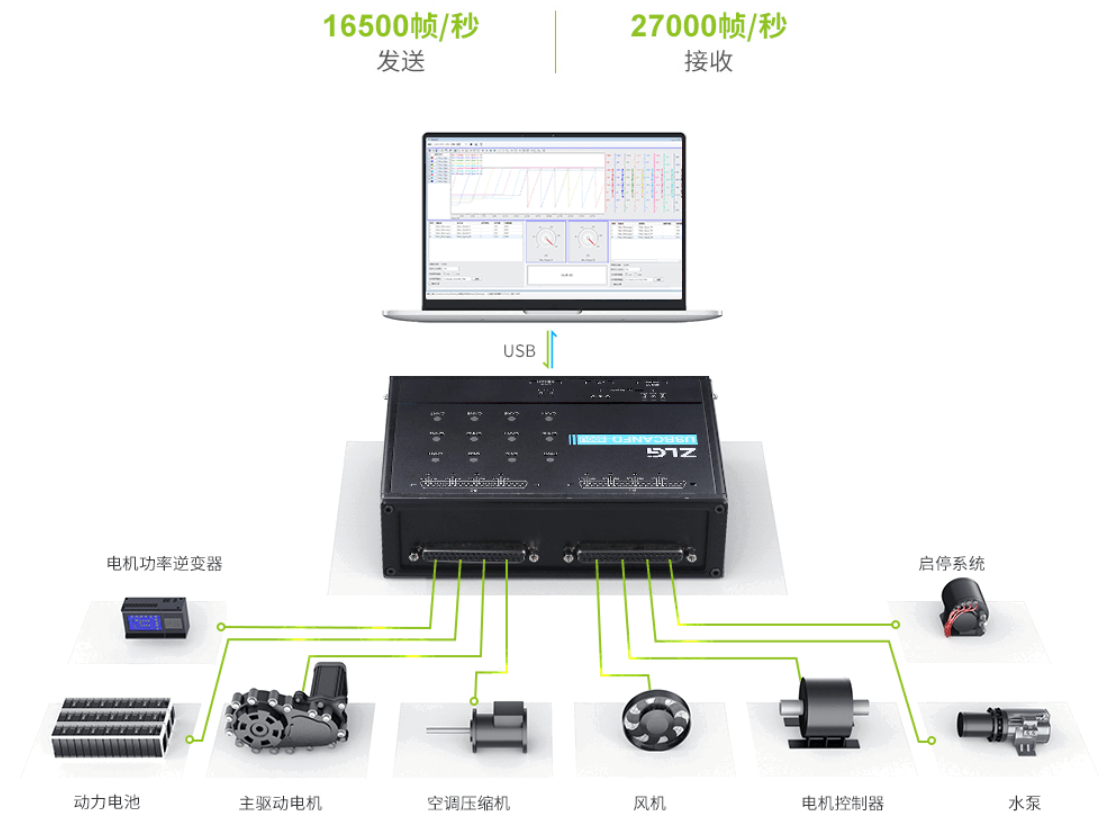

CAN FD发送能力*1 |
16500帧/秒 |
16500帧/秒 |
16500帧/秒 |
16500帧/秒 |
16500帧/秒 |
|
CAN FD接收能力*1 |
27000帧/秒 |
27000帧/秒 |
27000帧/秒 |
27000帧/秒 |
27000帧/秒 |
|
CAN FD端120欧姆终端电阻 |
软件使能 |
软件使能 |
软件使能 |
软件使能 |
软件使能 |
|
LIN路数 |
— |
2路 |
2路 |
2路 |
— |
|
硬件端定时发送 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
硬件端队列发送 |
支持 |
支持 |
支持 |
支持 |
支持 |
|

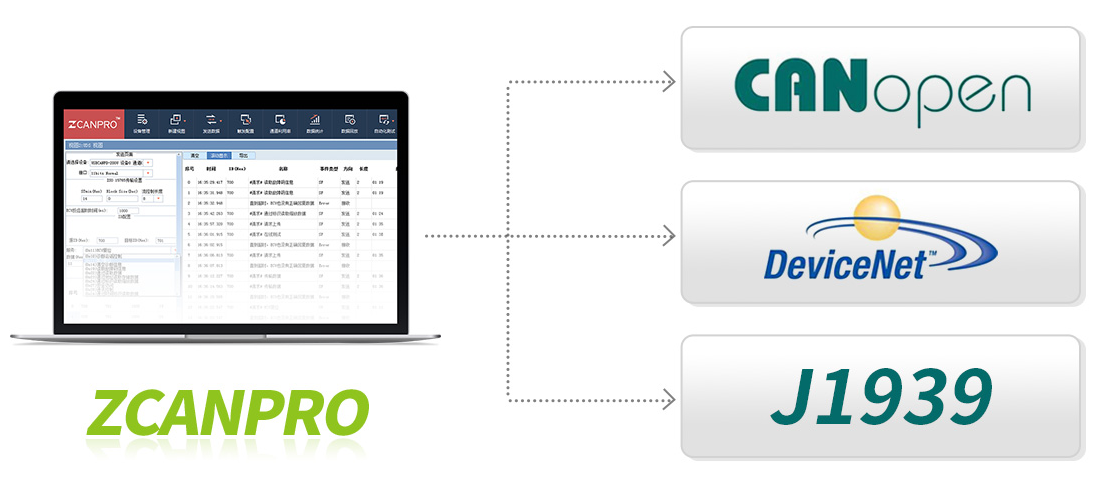

CANopen与J1939协议分析 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
Windows系统驱动 |
Win7/8/10/11 |
Win7/8/10/11 |
Win7/8/10/11 |
Win7/8/10/11 |
Win7/8/10/11 |
|
Linux系统驱动 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
软件部分功能 |

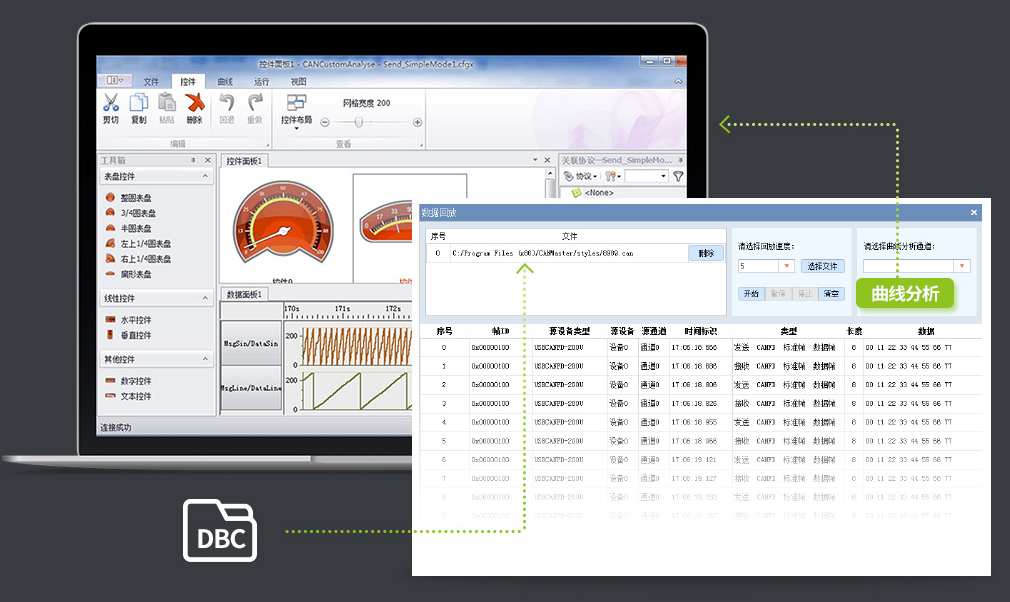

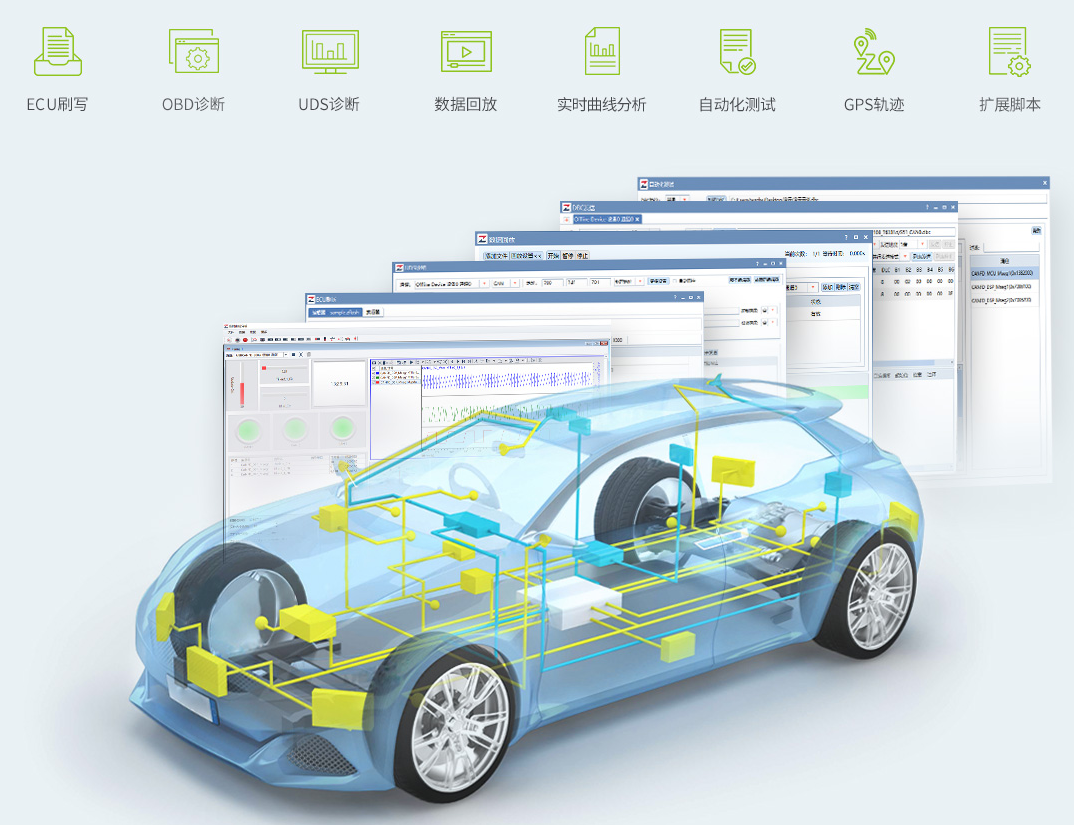

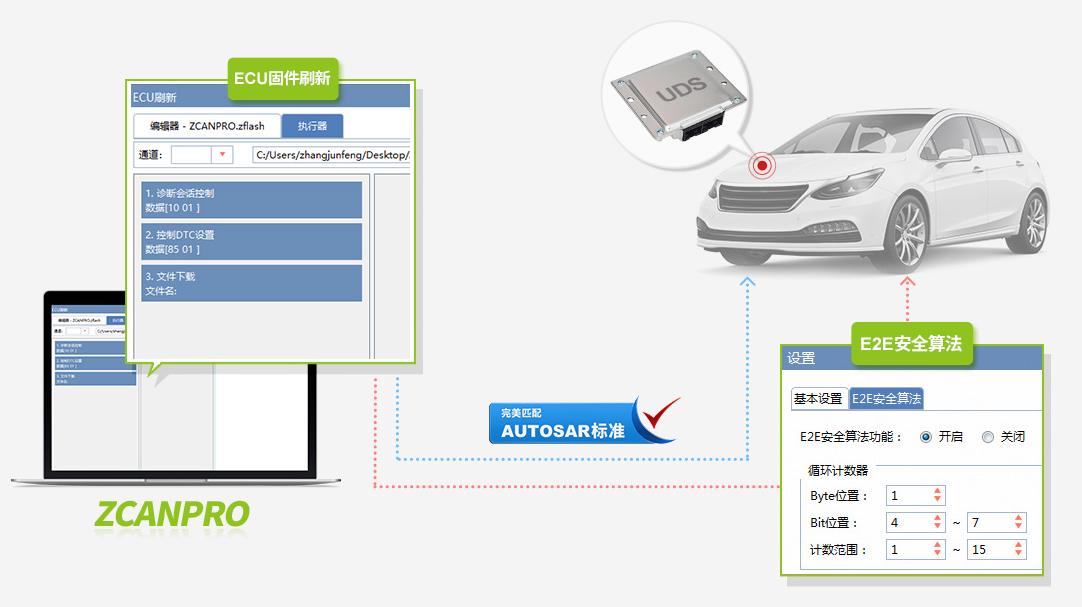

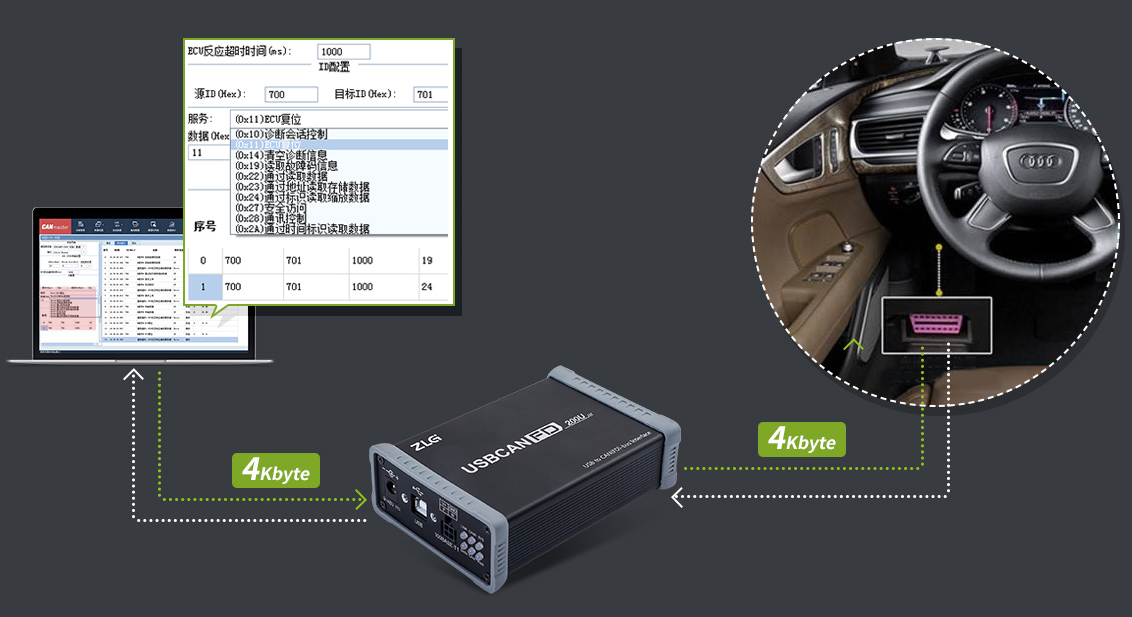

DBC发送/解析、曲线分析、UDS诊断、ECU刷写、XCP/CCP标定、仿真等 |
||||
|
PC接口 |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
||||
|
供电电压 |
DC 9V~48V |
DC 9V~48V |
DC 9V~48V (支持USB口供电) |
DC 9V~49V (支持USB口供电) |
DC 9V~50V (支持USB口供电) |
|
外壳 |
金属 |
金属 |
金属 |
金属 |
塑料 |
*1：单通道5Mbps，0字节数据域的情况下
