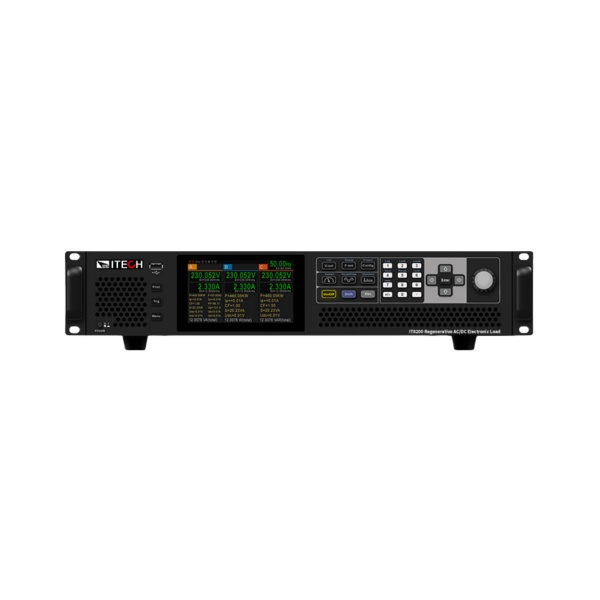

艾德克斯IT8200系列 回馈式交/直流电子负载
IT8200 系列是一款回馈式的可编程交/直流电子负载，采用碳化硅 (SiC) 技术，高效的回馈能力可以将电能无污染的回馈电网，节省用电和散热成本的同时也符合节能环保的需求。AC 模式下同时支持整流和非整流，提供了 CC / CR / CP / CS / CC+CR / CE 等多种操作模式，其中 CE 模式可以模拟单相整流 RLC 和并联 RLC 等多种电路拓扑。IT8200 可以广泛应用于电动车对电网测试 V2G、电动车充电站 EVSE、逆变器 Inverter、储能变流器 PCS、不断电系统 UPS 等多个领域。 IT8200 系列采用高功率密度设计，在 1U 的体积内功率可达 6kVA，3U 的体积内功率可达 15kVA，通过主从并机，可轻松扩展功率至 960kVA。用户通过触摸屏设计的图形化界面可以直接定义不同波形，结合任意波形编辑功能和完善的保护功能，是研发、测试、系统搭建的理想选择。
型号概述
|
型号 |
规格 |
尺寸 |
|
IT8202-350-10U-ATE |
350V/10A/2kVA，1φ |
1U |
|
IT8202-350-10U |
350V/10A/2kVA，1φ |
2U |
|
IT8203-350-30U |
350V/30A/3kVA，1φ |
3U |
|
IT8204-350-20U-ATE |
350V/20A/4kVA，1φ |
1U |
|
IT8204-350-20U |
350V/20A/4kVA，1φ |
2U |
|
IT8205-350-30U |
350V/30A/5kVA，1φ |
3U |
|
IT8206-350-30-ATE |
350V/30A/6kVA，1φ or 3φ |
1U |
|
IT8206-350-30 |
350V/30A/6kVA，1φ or 3φ |
2U |
|
IT8206-350-90 |
350V/90A/6kVA，1φ or 3φ |
3U |
|
IT8209-350-90 |
350V/90A/9kVA，1φ or 3φ |
3U |
|
IT8212-350-90 |
350V/90A/12kVA，1φ or 3φ |
3U |
|
IT8215-350-90 |
350V/90A/15kVA，1φ or 3φ |
3U |
产品特点
- 采用碳化硅 (SiC) 技术
- 高功率密度，3U 可达 15kVA，1U / 2U 可达 6kVA
- 量测 Vrms / Arms / Freq / CF / PF / UTHD / ITHD / ±Vpeak 等 16 项参数
- 主从均流，并机可达 960kVA（3U 机型最多可并 64 台）
- 高效的能量回馈
- 电压可达 350 VL-N
- 支持单相/三相/反相，反相模式下可扩展至200%额定电压
- 频率：16-500Hz
- 支持 NORMAL / LIST / SWEEP，任意一种模式均可以叠加 Surge & Sag 功能
- 内建丰富的波形数据库
- 触摸屏设计，简洁的 UI 界面
- 内置 USB / CAN / LAN / 数字 IO 接口，选配 GPIB / 模拟量 & RS232 接口
- AC 模式下支持 CC / CP / CR / CS / CC+CR / CE 多种工作模式
- CE 模式可以模拟单相整流 RLC 和并联 RLC 等 14 种电路拓扑
- DC 模式下支持 CC / CR / CP / CV 等 9 种工作模式
- AC 模式下支持整流和非整流两种模式
- 可调节波峰因数：1.414 ~ 5.0
- 支持相移功能，范围为 -90 º~90 º（开启整流功能后，相移的设置范围受峰值因数的约束）
- 单位功率因数 1 功能可以使电流波形随电压波形变化，功率因数尽可能接近为 1
- 三相 AC 模式下支持 Y 和 Δ 两种接入方式
- 最高可达 50 次谐波模拟和分析功能，内置 IEC61000-3-2 / 3-12 法规测试（电压/电流谐波分析，电流谐波模拟，基波 ≤60Hz）
- 支持抽载与卸除角度控制，0-359° 全范围都可设定
- 多种保护功能，包括自动清保护、瞬时过电压保护 POVP、瞬时过电流保护 POCP、欠电压保护 UVP、软件看门狗等
- 支持 CANopen、Modbus、LXI、SCPI 等多种通讯协议
