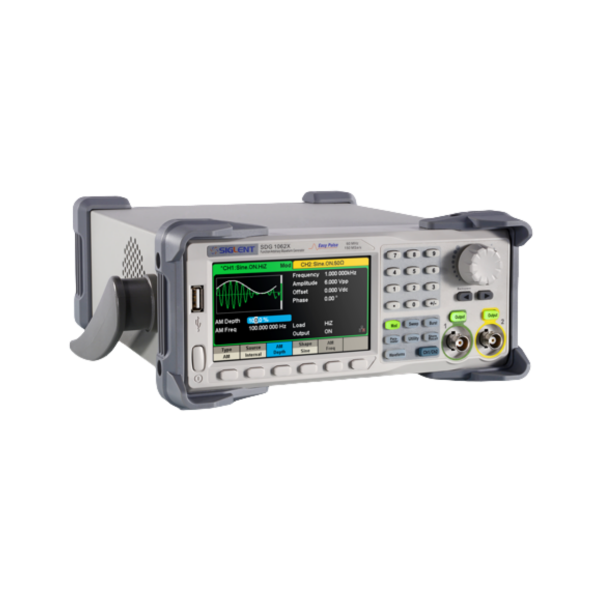

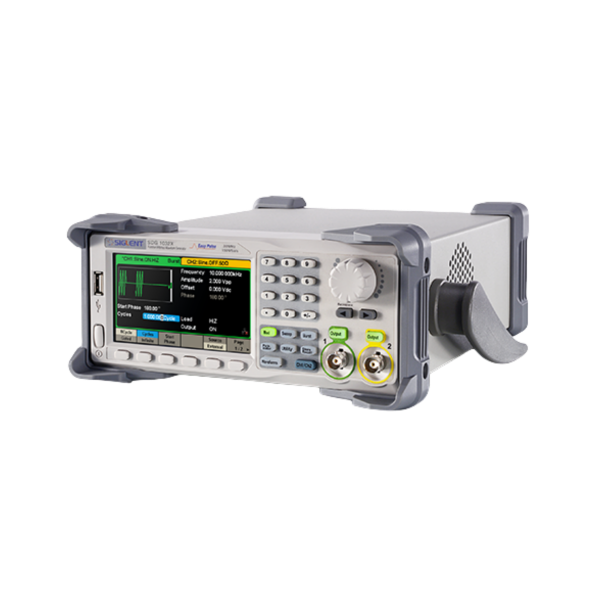

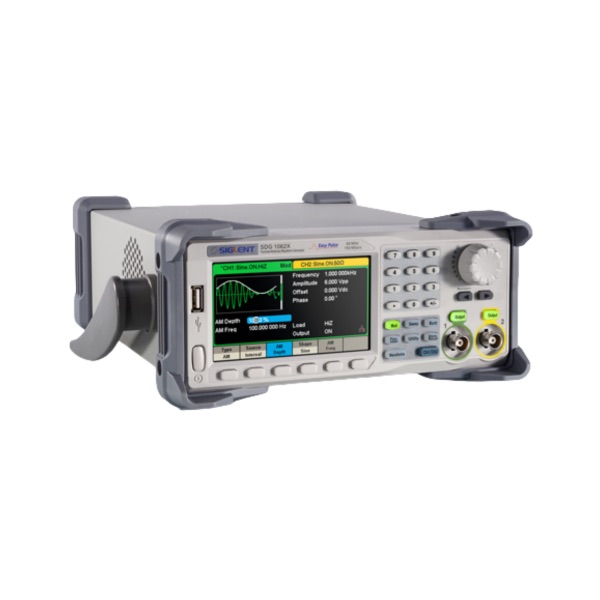

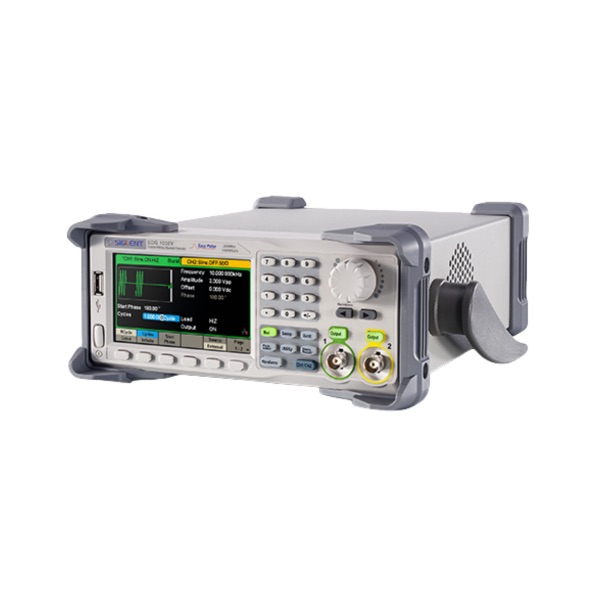

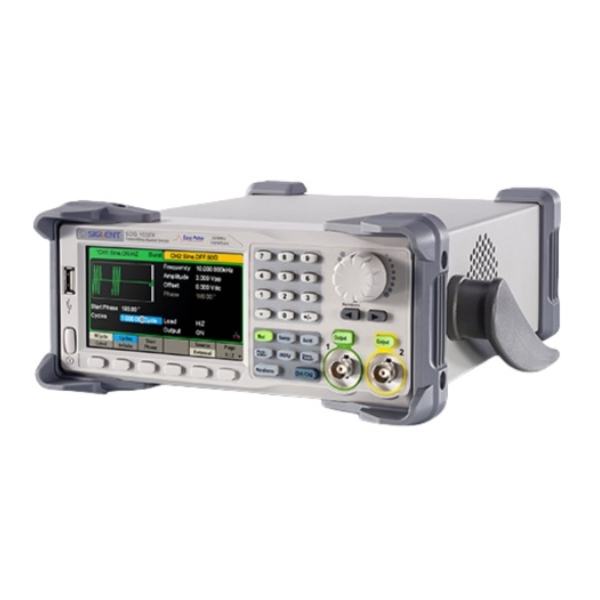

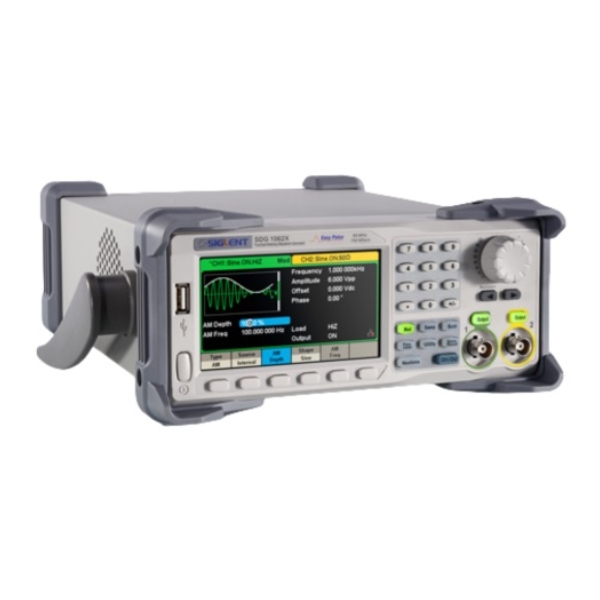

鼎阳SDG1000X系列 函数/任意波形发生器
<
>
型 号：SDG1000X系列
名 称：鼎阳SDG1000X系列 函数/任意波形发生器
品 牌：鼎阳(SIGLENT)
分 类：信号发生器 > 函数任意波形发生器
描 述：
SDG1000X 系列双通道函数/任意波形发生器，最大输出频率 60 MHz，具备 150 MSa/s 采样率和 14-bit 垂直分辨率；在传统的 DDS 技术基础上，采用了创新的 EasyPulse 和 TrueArb 技术，克服了 DDS 在输出脉冲和任意波时的先天缺陷；独立的方波通道，能产生频率高达 60 MHz 的低抖动方波；具备调制、扫频、Burst、谐波发生、通道合并等多种复杂波形的产生功能，能够满足用户更广泛的应用需求。
型号概述
|
型号 |
最高输出频率 |
最高采样率 |
垂直分辨率 |
最大任意波长度 |
通道数 |
|
SDG1062X |
60 MHz |
150 MSa/s |
14 bit |
16 kpts |
2 |
|
SDG1032X |
30 MHz |
150 MSa/s |
14 bit |
16 kpts |
2 |
|
SDG1022X |
25 MHz |
150 MSa/s |
14 bit |
16 kpts |
2 |
特性与优点
- 双通道，最大输出频率 60 MHz，最大输出幅度 20 Vpp
- 150 MSa/s 采样率 , 14-bit 垂直分辨率，16 kpts 波形长度
- 创新的 EasyPulse 技术，能够输出低抖动的脉冲，可以做到脉宽、上升 / 下降沿精细可调，具备极高的调节分辨率和调节范围
- 创新的 TrueArb 技术，逐点输出任意波，在保证不丢失波形细节的前提下，能够以 1μSa/s~30MSa/s 的可变采样率输出 2pts~16kpts 范围内任意长度的低抖动波形
- 独立的方波通道，频率最高 60 MHz，抖动低于 300 ps+ 周期的 0.05 ppm
- 丰富的模拟和数字调制功能：AM、DSB-AM、FM、PM、FSK、ASK、PSK 和 PWM
- 扫频和 Burst 功能
- 谐波发生功能
- 通道合并功能
- 硬件频率计功能
- 196 种内建任意波

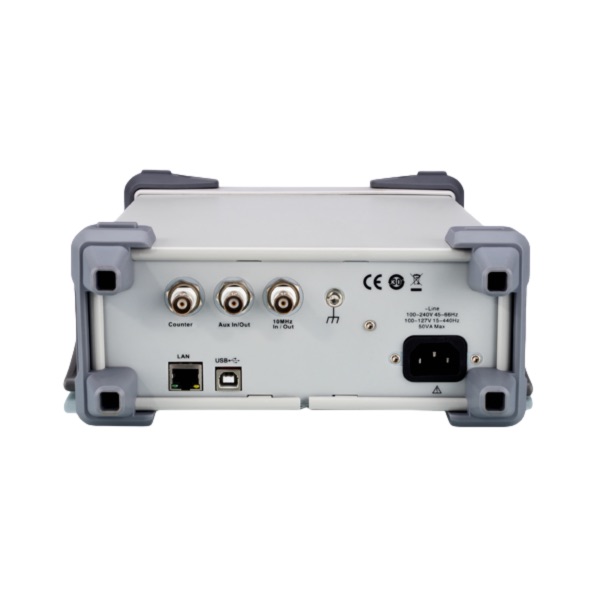

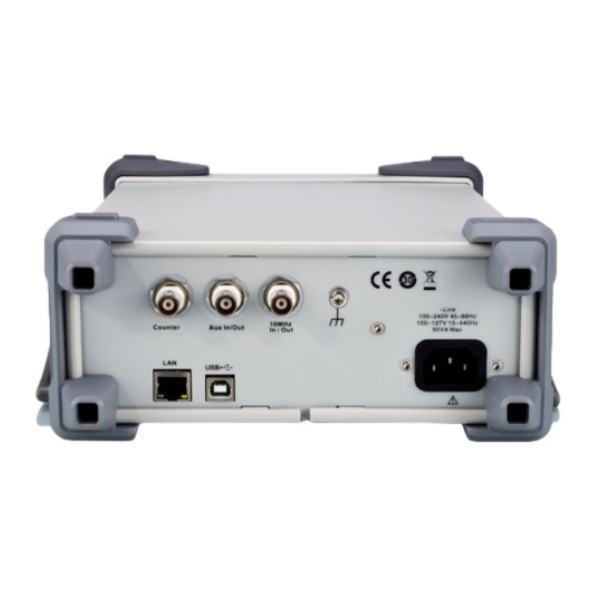

- 丰富的通信接口：标配 USB Host，USB Device（USBTMC），LAN（VXI-11），选配 GPIB
- 4.3 英寸显示
标配附件
- 快速指南 1 本
- 产品合格证 1 份
- 电源线 1 根
- 校验证书 1 份
- USB 数据线 1 根
- BNC 转鳄鱼夹线缆 1 根
