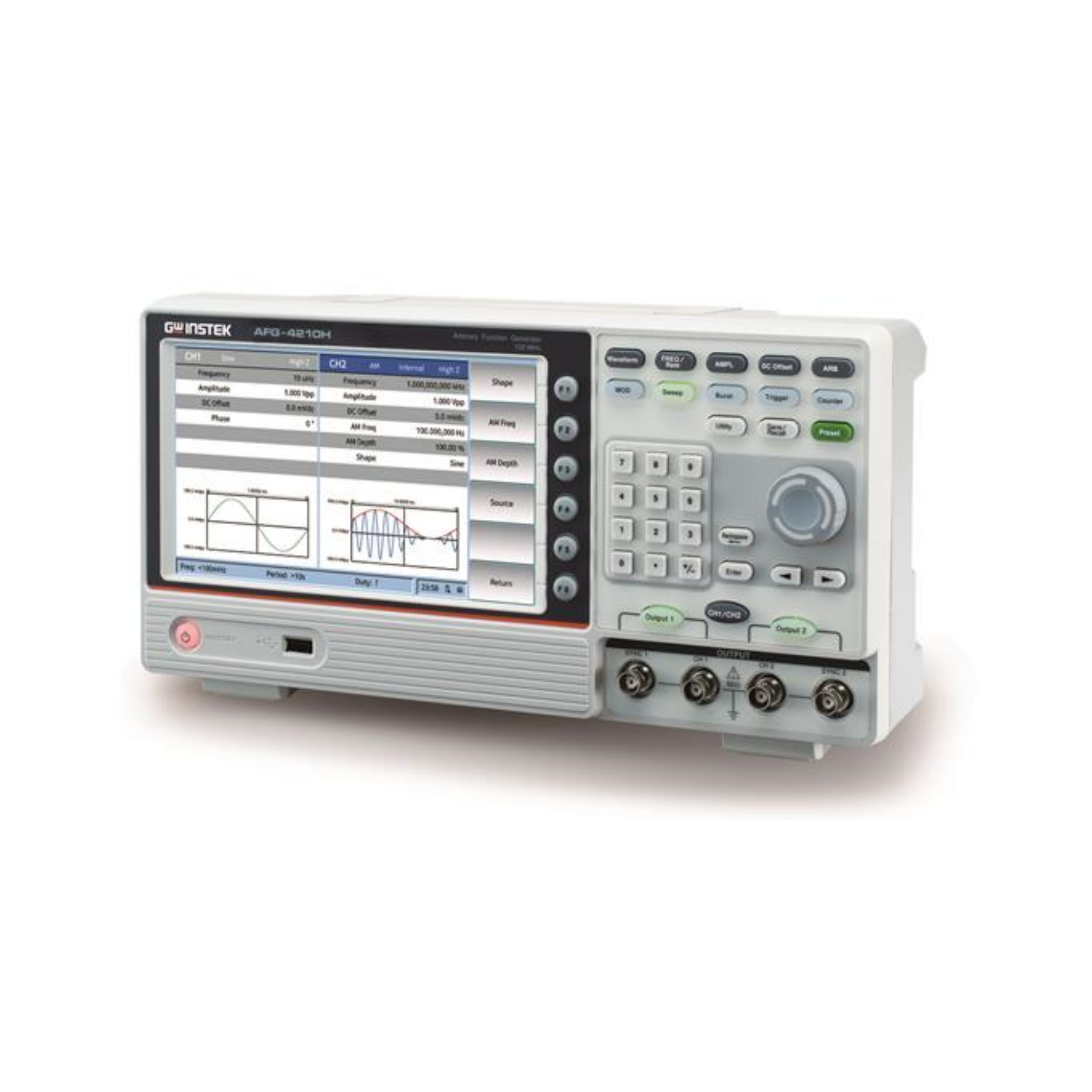

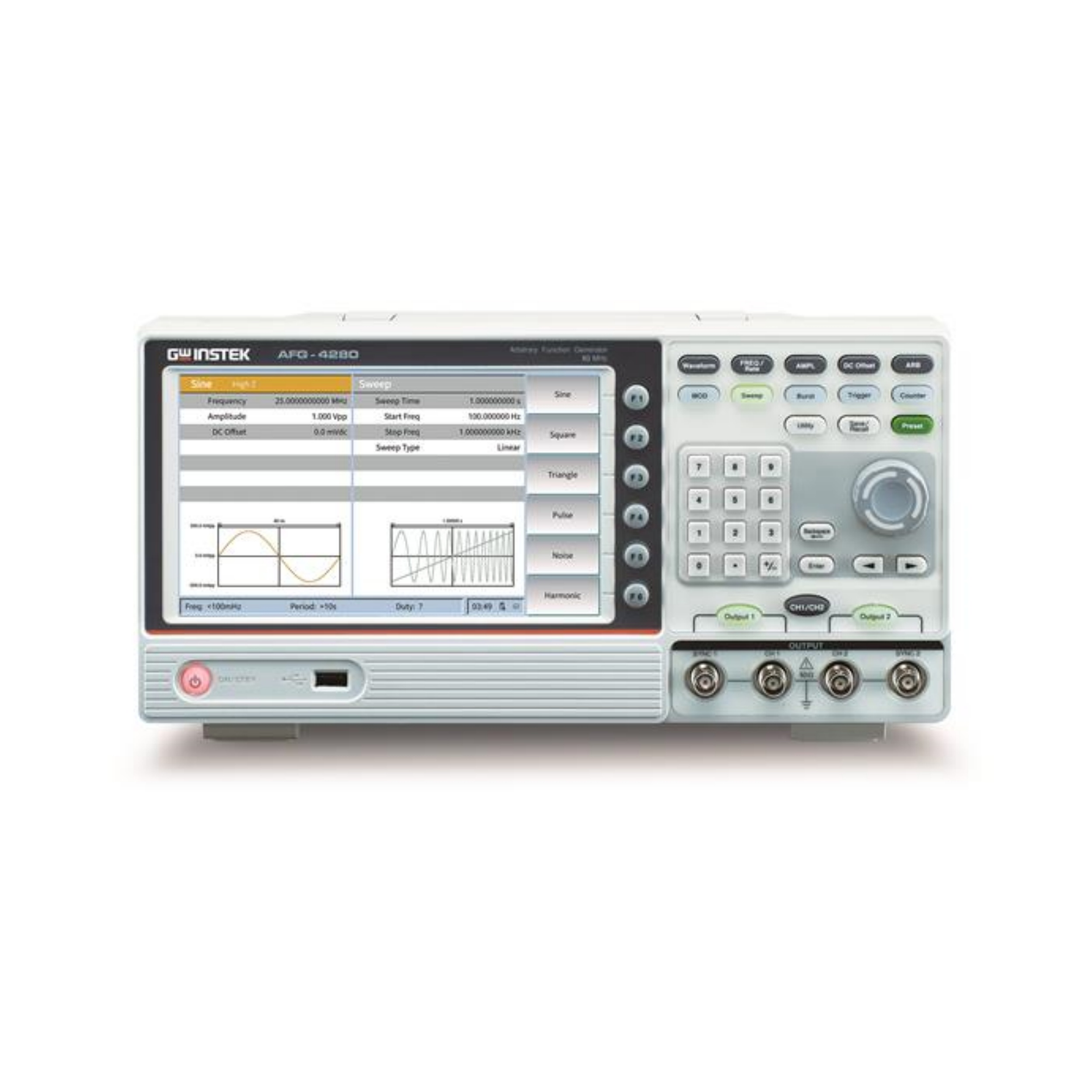

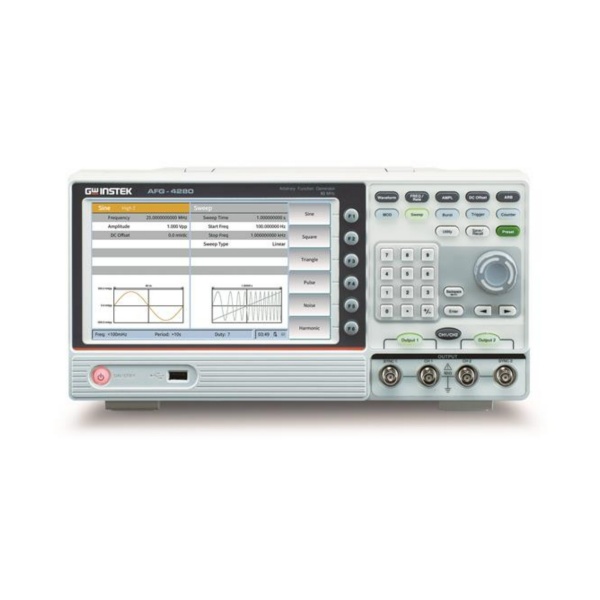

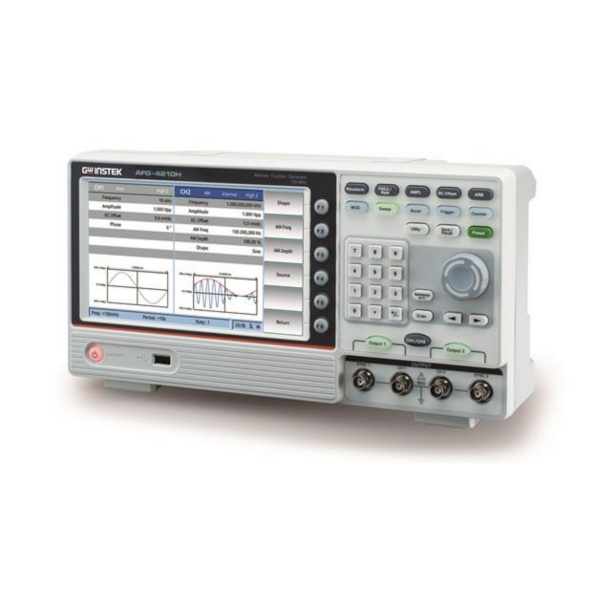

固纬AFG-4000系列 信号发生器
AFG-4000 系列配备 8" 大触摸屏，单通道型号的频率为 25MHz，双通道型号具有 250MHz / 100MHz / 80MHz / 60MHz / 35MHz / 25MHz 的频率选择。整个系列提供 1μHz 的高分辨率，内置正弦波、方波、三角波、脉冲波、噪声波、谐波等标准波形。最高频率 250MHz 型号的采样率为 1.25GSa/s；35MHz~100MHz 的型号的采样率为 500MSa/s；25MHz 入门级型号的采样率为 125MSa/s。对于垂直分辨率，35MHz~250MHz 型号为 16 位分辨率，25MHz 入门级型号为 14 位分辨率。此外，在存储深度方面，35MHz-250MHz 型号为 10M，入门级 25MHz 型号为 16k。整个系列内置了 146 个任意波形，用于编辑和输出。
快速选型
|
型号 |
规格 |
|
AFG-4125E |
25MHz, 1CH任意波形信号发生器 |
|
AFG-4125AE |
25MHz, 1CH任意波形信号发生器，加功率放大器 |
|
AFG-4225E |
25MHz, 2CH任意波形信号发生器 |
|
AFG-4235 |
35MHz, 2CH任意波形信号发生器 |
|
AFG-4260 |
60MHz, 2CH任意波形信号发生器 |
|
AFG-4280 |
80MHz, 2CH任意波形信号发生器 |
|
AFG-4210H |
100MHz, 2CH任意波形信号发生器 |
|
AFG-4225H |
250MHz, 2CH任意波形信号发生器 |
产品特点
- 提供单通道或双通道输出
- 单通道：AFG-4125E / 4125AE (25MHz)
- 双通道：AFG-4225E / 4235 / 4260 / 4280 / 4210H / 4225H (25 / 35 / 60 / 80 / 100 / 250MHz)
- 内置正弦波、方波、三角波、斜波、脉冲波、噪声波、谐波、任意波
- 最小分辨率：1μHz
- 采样率
- AFG-4225H：1.25GSa/s
- AFG-4235 / 4260 / 4280 / 4210H：500MSa/s
- AFG-4125E / 4125AE / 4225E：125MSa/s
- 内存长度
- AFG-4225E / 4235 / 4260 / 4280 / 4210H / 4225H：10M/CH
- AFG-4125E / 4125AE：16k/CH
- 调制方式：AM、DSB-AM、FM、PM、PWM、ASK、PSK、BPSK、OPSK、FSK、3FSK、4FSK、OSK、SUM
- Sweep、Burst、计数器功能
- AFG-4125AE 内置功率放大器功能
- 接口
- AFG-4235 / 4260 / 4280 / 4210H / 4225H 提供 USB、LAN 接口
- AFG-4125E / 4125AE / 4225E 提供 USB 接口
