泰克TCPA300 电流探头放大器

<
>
型  号:TCPA300
名  称:泰克TCPA300 电流探头放大器
品  牌:泰克(Tektronix)
分  类:示波器探头 > 电流探头
描  述:

TCPA300 放大器在与 TCP312A、TCP305A 或 TCP303 探头 一起使用时,提供了一系列电流测量功能,弥补了小电流测量 产品与超高电流测量产品之间的空白。这三个探头提供了 30A、50A 和 150A 连续直流电流的电流测量功能。

型号概述

型号

TCPA300

类型

探头供电(放大器)

带宽

100 MHz

接入示波器

BNC

接口类型

需配合 TCP312A、TCP305A 或者 TCA303 使用


产品特点

  • 自动定标和确定单位*1 - 示波器屏幕的幅度和电流读数通过消除手动计算,减少了测量误差(*1 需要 TDS TEKSCOPE 示波器或带有 TCA-BNC 适配器的 TekConnect 示波器
  • AC/DC 输入耦合
  • 插入阻抗低,降低了被测器件的负荷

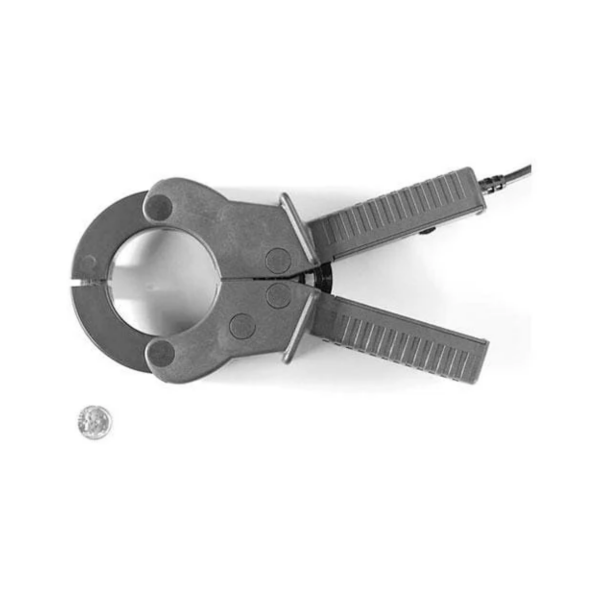

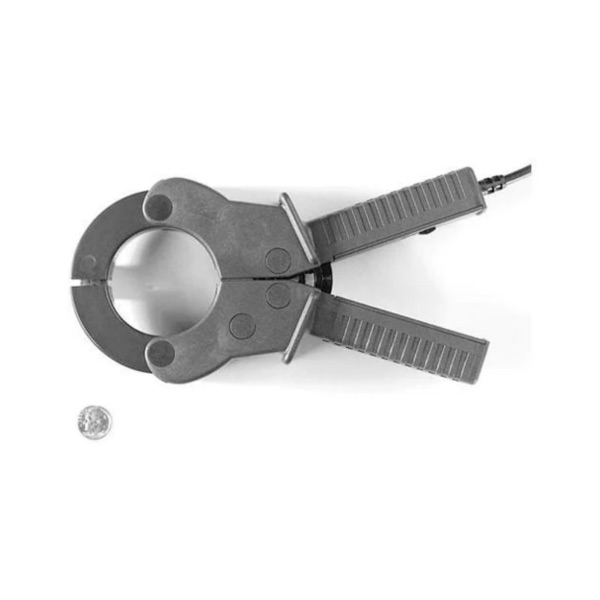

  • 分裂铁心结构,电路连接简便
  • 状态指示器提供虚拟工作状态和潜在错误条件通知 —— 消磁、探头张度、超载、不端接 50 Ω、不兼容的探头类型
  • 降低了直流漂移和噪声,从而改进低电平电流测量


主要性能指标

AC/DC 测量功能
  • DC - 100 MHz,电流探头放大器 (TCPA300) 使用:
    • DC - 100 MHz,30 A DC (TCP312A)
    • DC - 50 MHz,50 A DC (TCP305A)
    • DC - 15 MHz,150 A DC (TCP303)
  • DC - 50 MHz,电流探头放大器 (TCPA400) 使用:
    • DC - 2 MHz,750 A DC *1 (TCP404XL)(500 A DC 连续电流)(*1 降额与占空比有关)
