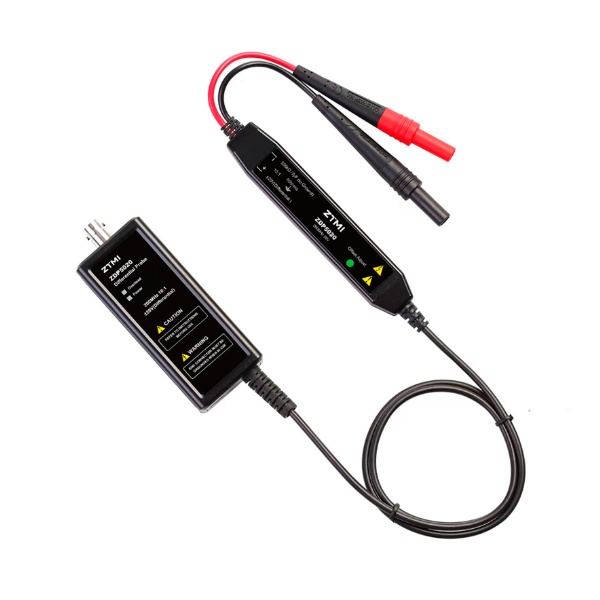

致远ZDP5020 低压差分探头
ZDP5020 探头是具有浮地测量功能的低压差分探头。测量电压 ±20V (DC+Pk)，其带宽最高达 200MHz，提供 10:1 的衰减设置，具有 1MΩ 的输入阻抗，以及3.5pF 的低输入电容，可以最大程度地降低电路负载，具有过压报警功能，可以兼容任何具有 50Ω BNC 输入的示波器，并可以通过示波器或计算机上的 USB 端口供电。
电气参数
|
带宽(-3dB) |
200MHz |
|
|
上升时间 |
≤1.75ns |
|
|
直流精度(读数的%) |
±1% |
|
|
衰减比 |
10:1 |
|
|
最大差分测量电压(DC+Peak AC) |
±20V |
|
|
最大共模输入电压 |
±60V |
|
|
最大额定输入电压(每一端对地) |
±60V |
|
|
输入阻抗 |
单端对地 |
500kΩ |
|
两输入端 |
1MΩ |
|
|
输入电容 |
单端对地 |
<7pF |
|
两输入端 |
<3.5pF |
|
|
输出电压摆动 |
±2V(驱动502示波器输入) |
|
|
偏置(典型值) |
±2mV |
|
|
偏置调整范围(典型值) |
±95mV |
|
|
CMRR |
50Hz/60Hz |
>80dB |
|
10MHz |
>50dB |
|
|
噪声(Vrms) |
6mV |
|
|
过载指示电压阀值 |
≥20V |
|
|
延时时间 |
探头主机 |
1Ins |
|
BNC线(1m) |
5ns |
|
|
过载指示灯 |
过载时，指示灯红灯亮 |
|
|
终端负载要求 |
502 |
|
|
电源 |
USB 5V/2A适配器 |
|
