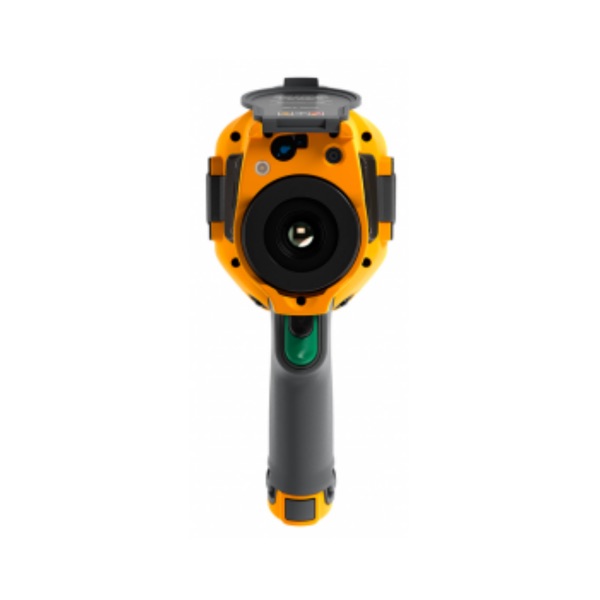

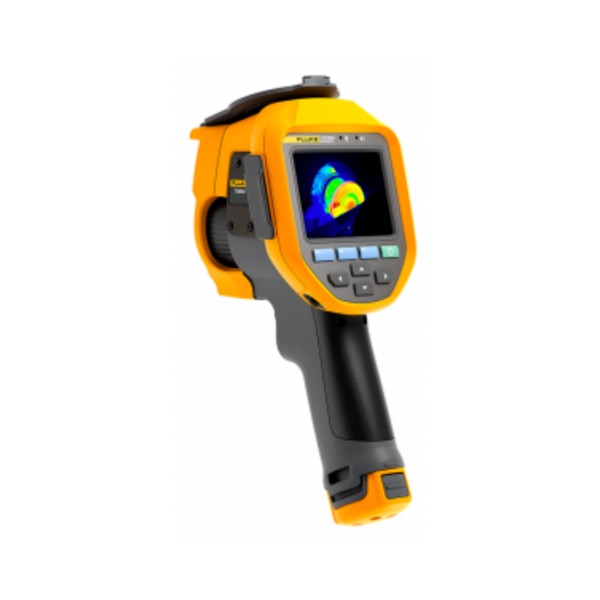

Fluke Ti480U/Ti401U/Ti400U 红外热像仪
产品规格
|
型号 |
Fluke Ti480U |
Fluke Ti401U |
Fluke Ti400U |
|
基本参数 |
|||
|
红外分辨率 |
640 × 480 |
640 × 480 |
384 × 288 |
|
超像素 |
1280 × 960 |
- |
- |
|
探测器类型 |
非制冷型红外焦平面探测器 |
||
|
热灵敏度(NETD) 30 ℃ 时 |
50 mk (0.05 °C) |
75 mk (0.075 °C) |
75 mk (0.075 °C) |
|
响应波段 |
7-14μm |
||
|
图像帧频 |
30 Hz |
30 Hz / 9 Hz |
30 Hz / 9 Hz |
|
镜头视场角(FOV) |
25° x 19° |
||
|
空间分辨率(IFOV) |
0.68 mrad |
0.68 mrad |
1.14 mrad |
|
最小成像距离 |
0.25 m |
0.1 m |
|
|
镜头焦距 |
f 24.8 |
f 15 |
|
|
对焦方式 |
自动/手动对焦 |
||
|
镜头识别 |
自动识别 |
||
|
选配镜头 |
2 倍长焦镜头 |
||
|
4 倍长焦镜头 |
|||
|
广角镜头 |
|||
|
数码变焦 |
1-10 倍 |
1-10 倍 |
1-4 倍 |
|
测量分析 |
|||
|
测温范围 |
-20 °C ~ 1200 °C |
-20 °C ~ 650 °C |
|
|
测温量程 |
-20 °C ~ 120 °C |
-20 °C ~ 120 °C |
|
|
0 °C ~ 650 °C |
0 °C ~ 650 °C |
||
|
300 °C ~ 1200 °C |
|
||
|
智能量程 |
支持 |
支持 |
支持 |
|
测温精度 |
±2 °C 或 2% 取大值（在 23 °C ± 5 °C 环境温度） |
||
|
测温区域 |
点：16 |
||
|
线：8 |
|||
|
区域：12 |
|||
|
全局测温修正 |
支持发射率、环境温度、反射温度、相对湿度、测温距离、红外窗口（温度和透过率）修正 |
||
|
区域测温修正 |
支持区域发射率修正 |
||
|
区域及声音报警 |
支持区域最高、最低的高、低温报警 |
||
|
温升功能 |
基准温度可为区域最高、最低、平均，或自定义温度 |
||
|
本机分析 |
设备直接分析热像照片或视频 |
||
|
PC分析软件 |
SmartView IR |
||
|
图像显示 |
|||
|
显示屏 |
3.5 吋 LCD，640 × 480 |
||
|
图像模式 |
热像、可见光、画中画、可见光测温 |
||
|
调色板 |
灰白(Grey)、10 段铁红(Iron10)、铁红(Iron)、彩虹(Rainbow)、10 段灰白(Grey10)、灰红(GreyRed)、灰中调(MidGrey)、暗黄(Yellow)、春雨(Rain) |
||
|
支持调色板反转 |
|||
|
支持调色板实时预览切换 |
|||
|
温宽模式 |
支持自动调整温宽范围（最小3 ℃） |
||
|
支持手动调整温宽范围（最小2 ℃） |
|||
|
支持触控选择温宽的最大值和最小值（最小2 ℃） |
|||
|
颜色及声音报警 |
支持，温度之上、温度之下和温度之间 |
||
|
图像叠加信息 |
显示全局最高、最低、平均温度、测温参数 |
||
|
高低温跟踪 |
标识自动跟踪高低温度点 |
||
|
IR-Fusion |
|||
|
红外与可见光融合比例 |
0% ~ 100% |
||
|
画中画 |
支持，可调节红外窗口的大小、位置、融合比例 |
||
|
拍摄功能 |
|||
|
数码相机 |
摄像头硬件1300 万像素，工业级数码相机 |
||
|
存储卡 |
Micro-SD 卡，标配 32 GB；可扩展至 64 GB、128 GB |
||
|
拍摄模式 |
支持单帧拍摄和定时拍摄 |
||
|
图像格式 |
.bmp .jpg |
||
|
冻结画面 |
支持单帧拍摄和全辐射视频录制 |
支持单帧拍摄 |
支持单帧拍摄和全辐射视频录制 |
|
扫码功能 |
支持，可扫描二维码作为标签 |
||
|
备注功能 |
支持语音备注，文本备注，标签备注 |
||
|
全辐射视频录制 |
支持可供分析的热像视频录制 |
|
支持可供分析的热像视频录制 |
|
非全辐射视频录制 |
支持热像视频、可见光视频录制（只用于查看，不用于分析） |
|
支持热像视频、可见光视频录制（只用于查看，不用于分析） |
|
视频帧频 |
1~16 Hz |
|
1~9 Hz |
|
视频格式 |
.mp4、.is5 |
|
.mp4、.is5 |
|
本机图库 |
支持查看、编辑和删除已经拍摄的图片和视频文件 |
||
|
数据连接 |
|||
|
蓝牙连接 |
支持BT4.2 LE |
||
|
USB 接口 |
USB Type-A 类型，符合 USB2.0 规范 |
||
|
HDMI 接口 |
Mini HDMI 接口，符合 HDMI 1.4 规范 |
||
|
通过PC 软件分析全辐射视频 |
支持 |
- |
支持 |
|
软件远程显示 |
支持 |
- |
支持 |
|
软件远程操作 |
支持 |
- |
支持 |
|
HDMI 输出 |
可通过HDMI 高清接口连接到显示屏或投影仪 |
||
|
辅助功能 |
|||
|
激光器 |
支持 |
||
|
温度特征测量 |
支持对测温线长度测量；支持对测温区域矩形和圆面积测量 |
||
|
LED照明灯 |
支持手电筒照明和闪光灯模式 |
||
|
电源系统 |
|||
|
电池类型 |
7.2 V，19 Whr 锂电池，可现场更换、可充电 |
||
|
电池工作时间 |
2 至 3 小时/电池 (*视具体设置和使用情况，实际工作时间可能不同) |
||
|
充电方式 |
直流10-15 V 充电 |
||
|
充电时间 |
2.5 小时充至满电量 |
||
|
节能管理 |
自动息屏 |
||
|
电池充电 |
Ti SBC3B 双插口充电器（10-15 Vdc/2 A)，或在热像仪内部充电。可选 12 V 车载充电适配器 |
||
|
外部供电 |
电源适配器（110-220 V, 50/60 Hz 交流供电） |
||
|
可靠性和认证 |
|||
|
安全标准 |
IEC 61010-1：污染等级 2 |
||
|
电磁兼容性 |
国际：IEC 61326-1：工业环境；CISP 11：第 1 组，A 类 韩国(KCC)：A 类设备(工业广播和通讯设备) |
||
|
无线电频率 |
2400 MHz 至 2483.5 MHz |
||
|
无线电输出功率 |
<100 mW |
||
|
激光 |
IEC 60825-1，2 类激光，650 nm，<1 mW |
||
|
防护等级 |
IEC 60529: IP52 |
||
|
抗跌落 |
设计为1 m 抗跌落 |
||
|
RoHS3 指令 |
符合 |
||
|
物理参数 |
|||
|
工作温度 |
-10 °C 至 50 °C |
||
|
存储温度 |
-20 °C 至 50 °C， 不带电池 |
||
|
相对湿度 |
<95% RH |
||
|
尺寸 |
279 mm x 122 mm x 175 mm |
||
|
重量 |
1215 g |
1188 g |
|
|
保修和维护 |
|||
|
保修期 |
整机2 年 |
||
|
建议的校准周期 |
2 年 |
||
|
支持语言 |
|||
|
支持语言 |
简体中文、英文 |
||
|
可选镜头 |
|||
|
镜头名称 |
视场角 |
最小成像距离 |
|
|
标准镜头 |
25° x 19° |
0.1 m (Ti400U)，0.25 m (Ti480/401U) |
|
|
广角镜头 |
44° x 34° |
0.1 m |
|
|
2 倍长焦镜头 |
12° x 9° |
1.0 m (Ti480U/401U), 0.25 m (Ti400U) |
|
|
4 倍长焦镜头 |
7° x 5° |
3.0 m (Ti480U/401U), 1 m (Ti400U) |
|
主要特性
- 搭载全新传感器和光学系统，让成像效果突破参数限制，图像锐度进一步提升，目标轮廓更清晰，问题呈现更明了。
- UltraFocus 对焦技术：图像算法对焦，在复杂场景自动根据温差， 1 秒由虚到实，高效对焦；激光自动对焦，自由选择测试目标；连续自动对焦功能，让巡检工作更轻松。
- 最高 30Hz 帧频，全方位“运镜”观测畅快淋漓，视频录制不再丢帧卡顿。
- 测温量程支持最高 1200 ℃，验证更高工艺要求，探索更多研发领域。
- 支持最多 10 倍数码变焦，自由缩放屏幕，检查远距离目标：高压设备、架空管道、大型机械设备。
- SmartView IR 电脑软件，处理热像视频，分析数据，导出报告，完成工作最后一步。
- 经典工业设计：传承锐智系列的外观设计，及材质用料，让单手握持依旧舒适，且操作便捷，长时间使用不易疲劳。
