Keysight B1500A 半导体器件参数分析仪/半导体表征系统主机
Keysight B1500A 半导体参数分析仪是一款一体化器件表征分析仪，能够测量 IV、CV、脉冲/动态 I-V 等参数。 主机和插入式模块能够表征大多数电子器件、材料、半导体和有源/无源元器件。 B1500A 半导体参数分析仪的模块化体系结构使其可以根据需要灵活升级。
型号概述
|
型号 |
B1500A |
|
器件类型 |
应用测试 |
|
CMOS 晶体管 |
Id-Vg、Id-Vd、Vth、击穿、电容和 QSCV |
|
双极晶体管 |
Ic-Vc、二极管、Gummel 曲线图、击穿和电容等 |
|
分立器件 |
Id-Vg、Id-Vd、Ic-Vc、二极管等 |
|
内存 |
Vth、电容、耐久性测试 |
|
功率器件 |
脉冲Id-Vg、脉冲 Id-Vd、击穿 |
|
纳米器件 |
电阻、Id-Vg、Id-Vd、Ic-Vc |
|
可靠性测试 |
NBTI/PBTI、电荷泵、电迁移、热载流子注入、斜坡电流（J-Ramp）、TDDB 等 |
|
测量功能 |
阶状扫描、多通道扫描、脉冲扫描、IV 采样、高速 IV 采样、CV、C-t、C-f 等 |
|
开关矩阵控制 |
支持B2200、B2201 和 E5250（E5252 卡）。 |
|
分析和数据显示功能 |
列表显示、X-Y 图（包括游标、光标和线）、自动分析功能、用户功能等 |
|
数据管理 |
用户工作区管理，自动记录功能让您可以保存/调用测量数据和设置 |
主要特点

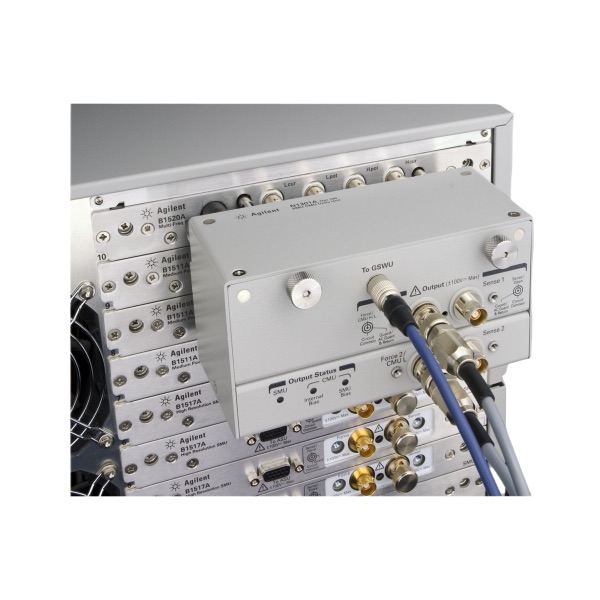

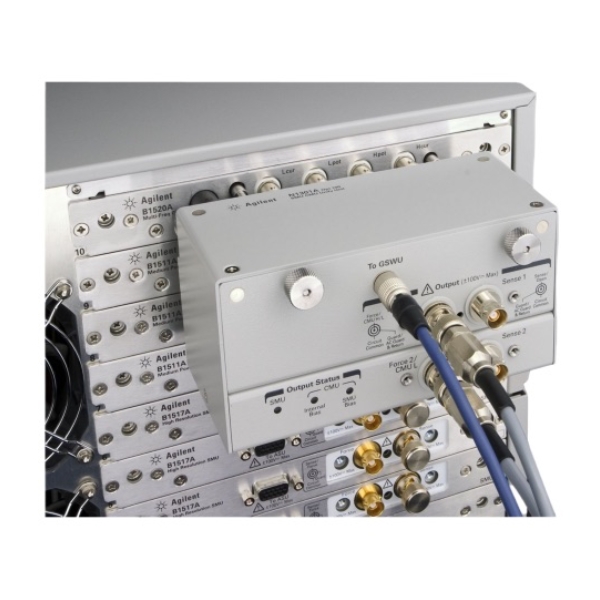

- 可以在 CV 和 IV 测量之间快速切换，无需重新连接线缆
- 能够捕获其他传统测试仪器无法捕获的超快速瞬态现象
- 能够检测 1 kHz 至 5 MHz 范围内的多频交流电容测量值

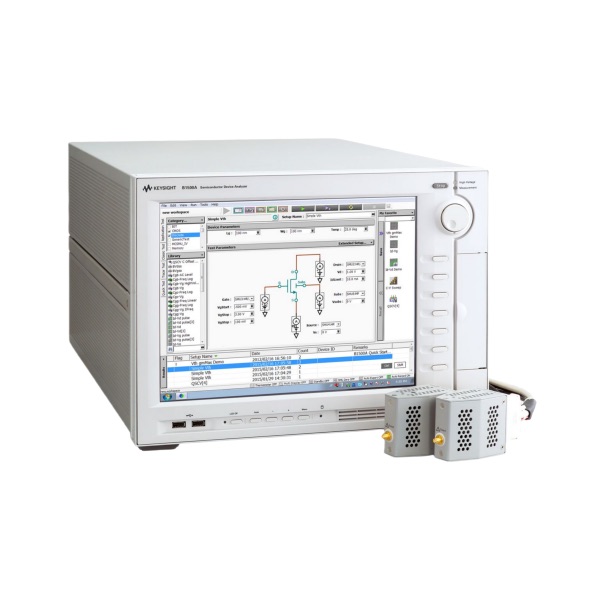

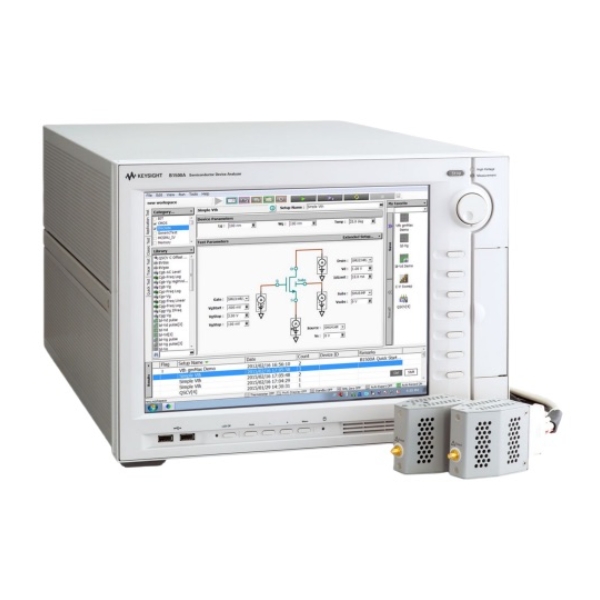

- 配有直观的 15 英寸触摸屏界面，无需借助外部的个人电脑，即可进行数据分析

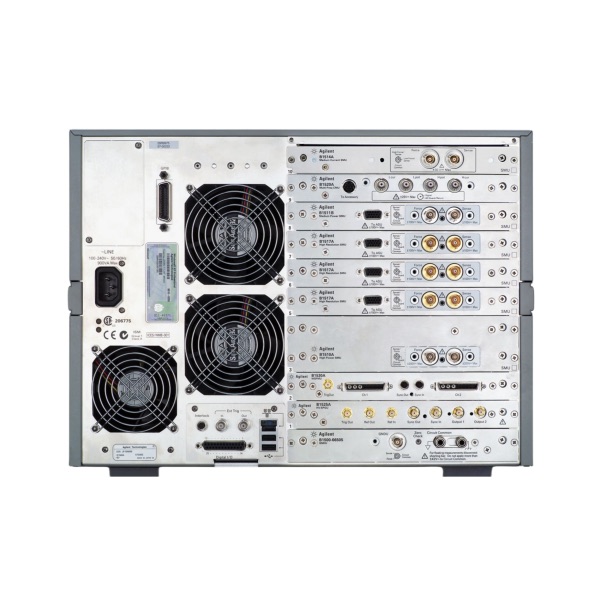

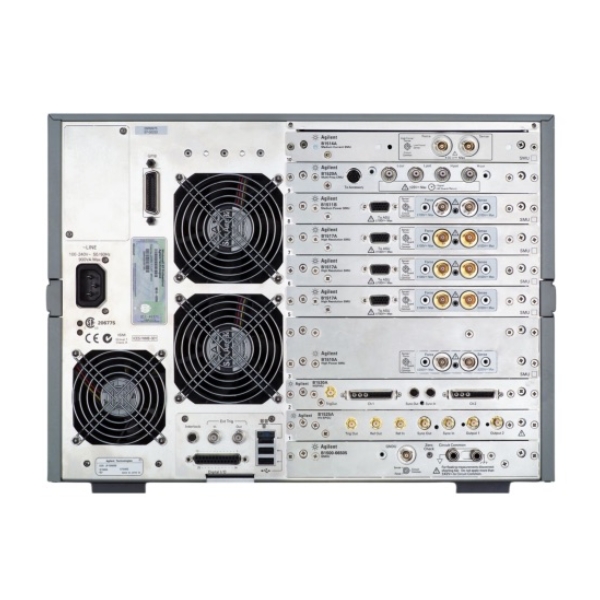

- 一台 B1500A 主机中拥有多达 10 个插槽，您可以灵活选择为其配备的测量模块
- 使用界面直观的 Keysight EasyEXPERT group+ 软件，享受 15 英寸宽触摸屏的便捷体验
