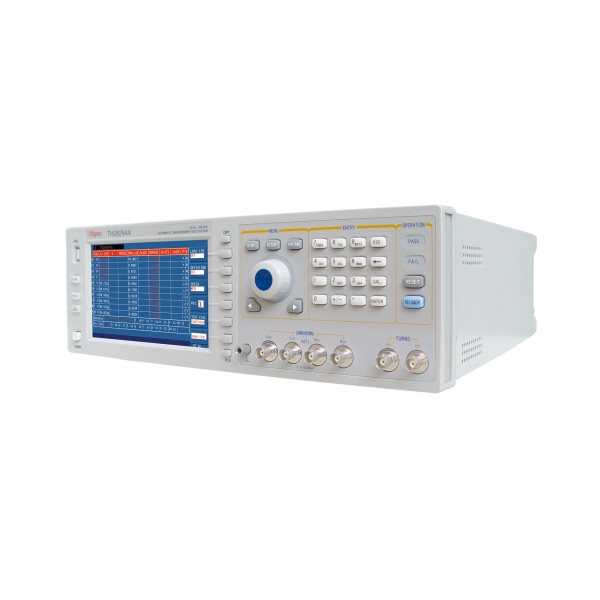

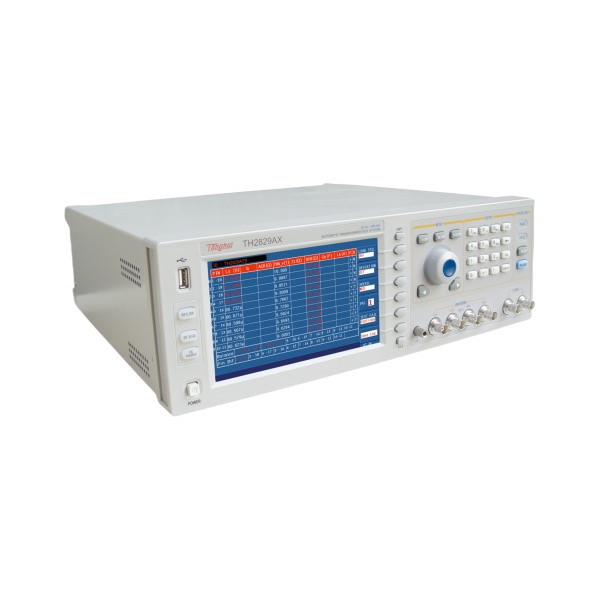

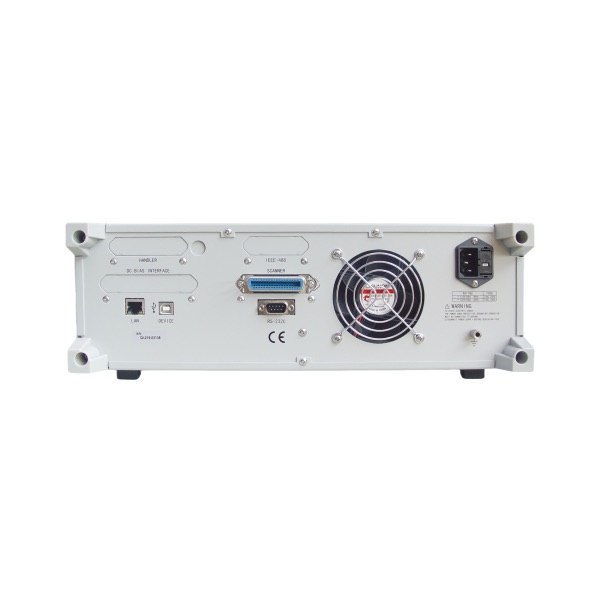

同惠TH2829AX系列 自动变压器测试系统
TH2829AX系列可应用于以下场合：① 开关变压器扫描测试、综合特性分析；② 网络变压器扫描测试，综合特性分析；③ 分立无源元件（电感L，电阻R，电容C）多路扫描测试；④ 继电器驱动线包、触点接触电阻多路扫描测试；⑤ 多路直流电阻 DCR 扫描测试；⑥ 阻抗网络多个无源器件综合测试分析。
技术参数
|
产品型号 |
TH2829LX |
TH2829AX |
TH2829AX-24 |
TH2829AX-48 |
TH2829NX |
TH2829BX |
TH2829CX |
||||||
|
测试脚位（PIN） |
20 |
20 |
24 |
48 |
72/96/120/144/168/192 |
20 |
20 |
||||||
|
测试频率 |
20Hz—200kHz |
20Hz—500kHz |
20Hz—1MHz |
||||||||||
|
显示 |
7英寸 TFT LCD显示器800×RGB×600 |
||||||||||||
|
LCR功能 |
可联系业务员选购永久开通 |
||||||||||||
|
变压器测试参数 |
圈数比 |
圈数 |
相位 |
电感 |
电容 |
漏感 |
品质因数 |
交流电阻 |
直流电阻 |
平衡 |
引脚短路 |
二极管正反向 |
|
|
Turn Ratio |
Turns |
Phase |
L |
C |
Lk |
Q |
ACR |
DCR |
Balance |
Pin Short |
Diode P/N |
||
|
LCR测试参数 |
|Z|, |Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk |
||||||||||||
|
基本测量准确度 |
LCRZ |
0.05% |
|||||||||||
|
DCR、圈数比 |
0.1% |
||||||||||||
|
信号源输出阻抗 |
30Ω、50Ω、100Ω |
||||||||||||
|
测试速度 (ms/次) |
13ms,90ms，370ms |
||||||||||||
|
AC信号电平 |
5mVrms— 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms |
||||||||||||
|
DC偏置电压源 |
------ |
0V— ±10V；0mA— ±100mA |
|||||||||||
|
DC偏置电流源 |
0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902） |
||||||||||||
|
DC恒定电流源 |
0mA— ±120mA用于二极管正向特性测试 |
||||||||||||
|
二极管测试 |
正向测试电压 |
0—9.9999V |
|||||||||||
|
反向测试电流 |
0—99.999mA |
||||||||||||
|
比较器 |
10档分选,PASS/FAIL指示,档计数功能 |
||||||||||||
|
存储 |
内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像 |
||||||||||||
性能特点
- 800 x RGB x 480，7 寸 TFT LCD 显示器
- 频率高达 1MHz，分辨率 0.5mHz
- 信号电平 5mV-2Vrms，可选配 (2Vrms-10Vrms)
- 内置 0-100mA / 0-10V 偏置电源，可选配 1A/2A 偏流源
- 高达 75 次/s 的测试速度二极管正反向特性检测
- 改进的高圈数比和弱耦合变压器测试能力
- 改进的 DCR 测试能力
- 单屏可容纳全部扫描测试结果
- 时间标记系统：可记忆文件设定、校准偏差与扣除时间
- 选定的扫描参数进行多档分选
- 扫描治具继电器自检功能
- 灵活的偏差扣除方式
- 多种不良处理方式选择
- 单参数测试循环，对独立绕组进行测试判断
- 增加安全性：管理员与操作员两级密码
- 上位机提供 Cpk，Cp，Ck 等统计分析能力
- 条形码读入直接调用设定文件，管理测试产品品种
- 可选 PC 级仪器测试设定文件编程能力
- 在线升级模式：USB HOST 或 RS232
- 支持通过 LAN 接口实现多台仪器组网
- 向下兼容 TH2818X / TH2819X 参数设定文件
- 存储：
- 内部：100 组设定文件保存
- U 盘：500 组设定文件、CSV 格式测试数据、GIF 格式图像
