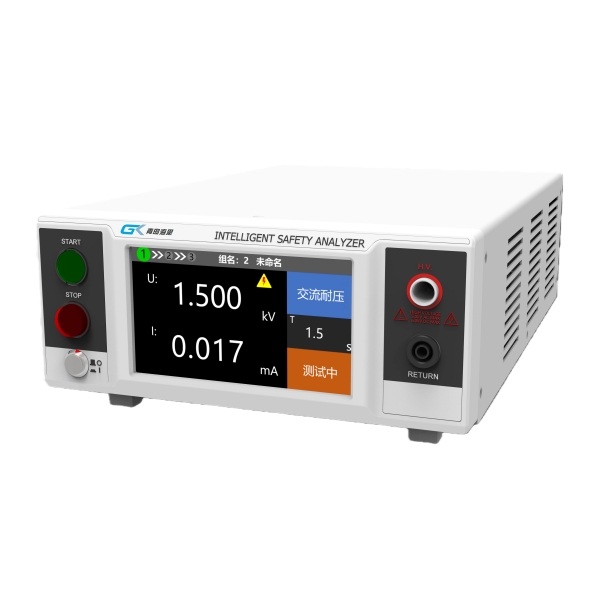

海思BIN130 交直流耐压绝缘测试仪
集交流耐压、直流耐压、绝缘电阻、电弧侦测、开路侦测等功能于一体，整机尺寸为2U/半宽，深度约300mm，小巧轻便，精准高效，可靠稳定，接口丰富。
技术参数
|
交流耐压测试 |
||
|
额定输出容量 |
60VA |
|
|
交流电压输出上限 Umax |
5000V |
|
|
交流电压输出下限 Umin |
100V |
|
|
交流电压输出/测量 |
范围：（Umin~ Umax）V 分辨率：1V
误差：±（2%×设定值+5V） |
|
|
输出频率 |
50Hz / 60Hz，精度：±0.1Hz |
|
|
输出调整度 |
±（2%×设定值+5V），空载到满载 |
|
|
波形失真度 |
正弦波，＜2%（阻性负载） |
|
|
交流电流测量上限 Imax |
12mA |
|
|
交流电流测量准确度 |
范围：0.010~3.500，3.00~Imax 分辨率：0.001/0.01mA 误差：±（2%×读数值+5个字） |
|
|
缓升与缓降时间 |
范围：0，（0.1~999.9）s 分辨率：0.1s |
|
|
持续时间 |
范围：0，（0.5 ~999.9）s 分辨率：0.1s 误差：±（2% ×设定值+1个字） |
|
|
电弧侦测 |
1 ~9 (9最灵敏)，0表示关电弧功能 |
|
|
电流补偿 |
0.000~Imax，总电流+补偿电流＜Imax，自动 |
|
|
直流耐压测试 |
||
|
额定输出 |
6kVDC/5mA |
|
|
直流电压输出 |
范围：（100 ~ 6000）VDC 分辨率：1V 误差：±（2%×设定值+5V） |
|
|
直流电压测量 |
范围：（0.100 ~ 6.000）kV DC 分辨率：1V 误差：±2%×读数值+5个字) |
|
|
输出纹波 |
<5%（6kV/1mA 阻性负载） |
|
|
输出调整度 |
±（1%×设定值+2V），空载到满载 |
|
|
直流电流测量 |
范围：0.0~350.0 / 300~3500μA /3.00~5mA 分辨率：0.1/1μA/0.01mA 误差：± (2%×读数值+5个字) |
|
|
缓升时间 |
范围：0，（0.4 ~999.9) s，0为关 |
|
|
持续时间 |
范围：0，（0.5~999.9) s，0为无限长 分辨率：0.1s 误差：± 1% ×设定值+1个字 |
|
|
电流补偿 |
(0 ~200.0) μA，自动 |
|
|
自动放电 |
有 |
|
|
绝缘电阻测试 |
||
|
绝缘电阻电压上限 Umax |
6000V |
|
|
绝缘电阻电压下限 Umin |
100V |
|
|
直流电压输出/测量 |
范围：（Umin~ Umax） DC 分辨率：1V 误差：±（2%×设定值+5V） |
|
|
绝缘电阻测试上限 Rmax |
50G Ω |
|
|
电阻上下限设置 |
范围：1.0MΩ~Rmax，上限包含无上限设定 |
|
|
绝缘电阻测量 |
范围：0.100MΩ~Rmax 分辨率：0.001MΩ /0.01MΩ /0.1MΩ /0.001GΩ /0.01GΩ 误差：
|
|
|
缓升时间 |
范围：0，（0.1 ~999.9）s，0为关 |
|
|
延判时间 |
范围：0，（0.5~999.9）s，0为无限长 分辨率：0.1s 误差：± 1% ×设定值+1个字 |
|
|
系统一般规格 |
||
|
安装位置 |
室内，海拔不高于2000米 |
|
|
使用环境 |
温度 |
0～40℃ |
|
湿度 |
40℃，（20～90）%RH |
|
|
存储环境 |
温度 |
－10～50℃ |
|
湿度 |
50℃，90%RH，24h |
|
|
输入电源 |
AC，220V±10%，50Hz±5%，10A |
|
|
功耗 |
空载 |
小于20W |
|
满载 |
小于80W |
|
|
外型尺寸 (mm) |
215 (W) x 88 (H) x 315 (D) |
|
|
重量 |
约5.3kg |
|
主要特点
- 整机采用高频电力电子变换拓扑结构，输出稳定，极致轻巧
- 内置基于波形识别的电弧侦测功能，国际唯一，抗干扰，准确度高
- 绝缘电阻测量范围6000V/50GΩ
- 支持OSC交流输出侦测模式

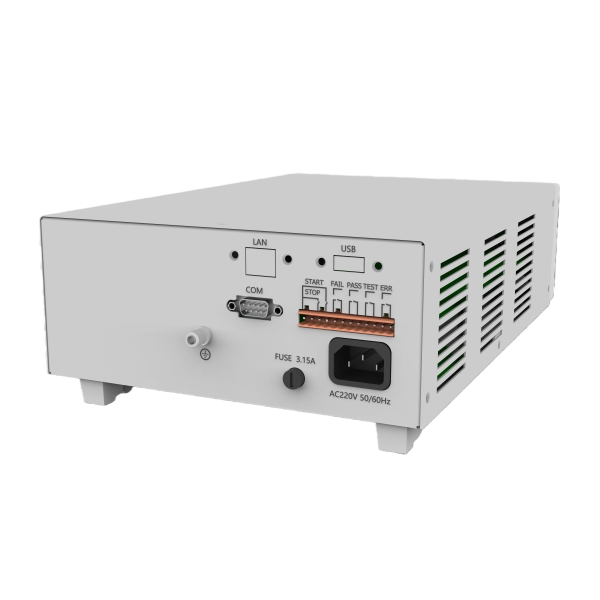

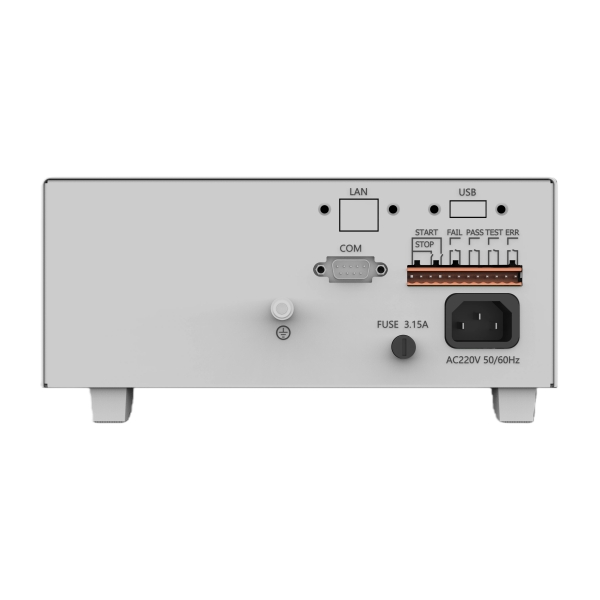

- 标配RS232、PLC/HANDLER等接口
- 具备耐压、接地等多个测试型号
