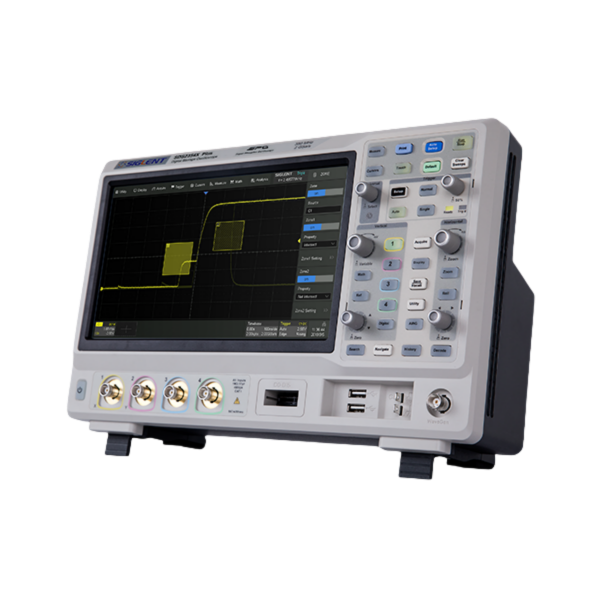

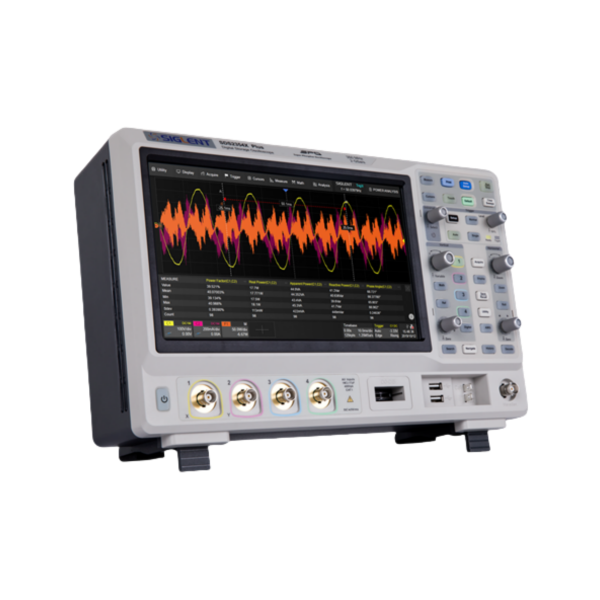

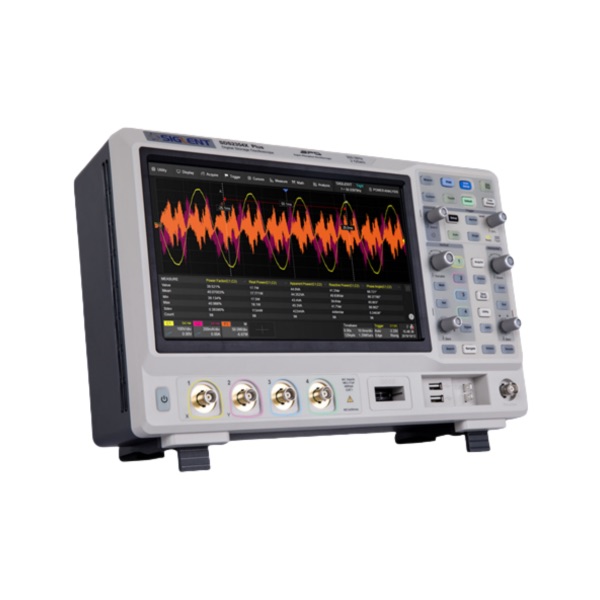

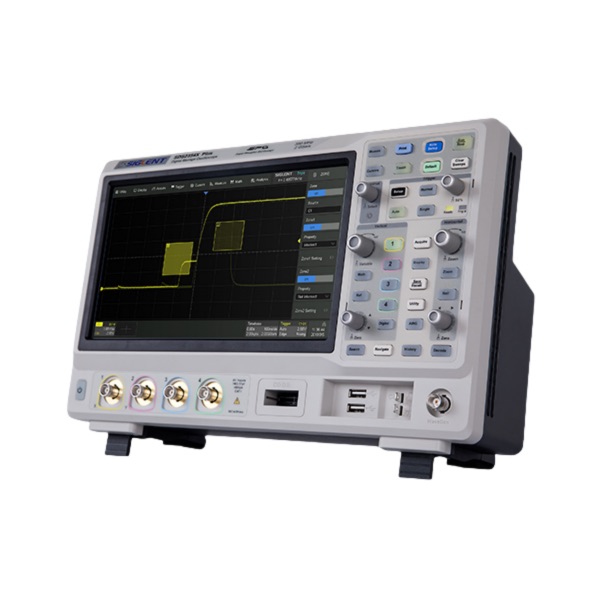

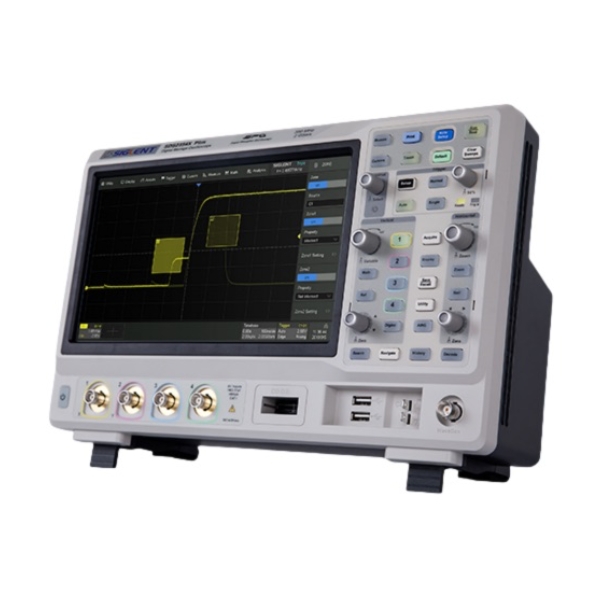

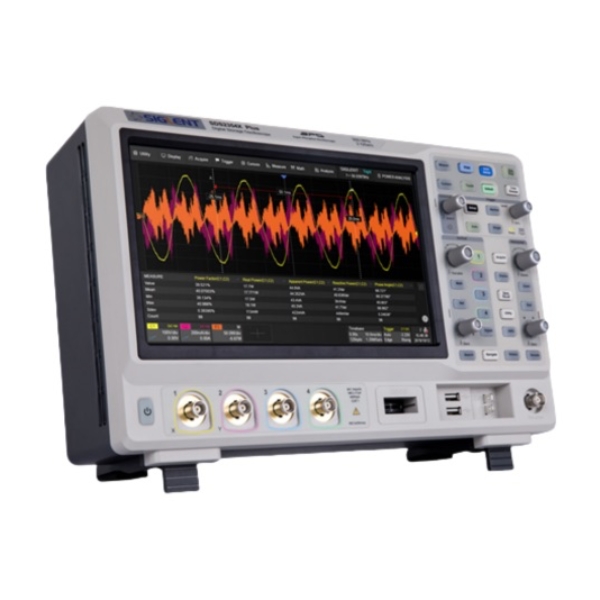

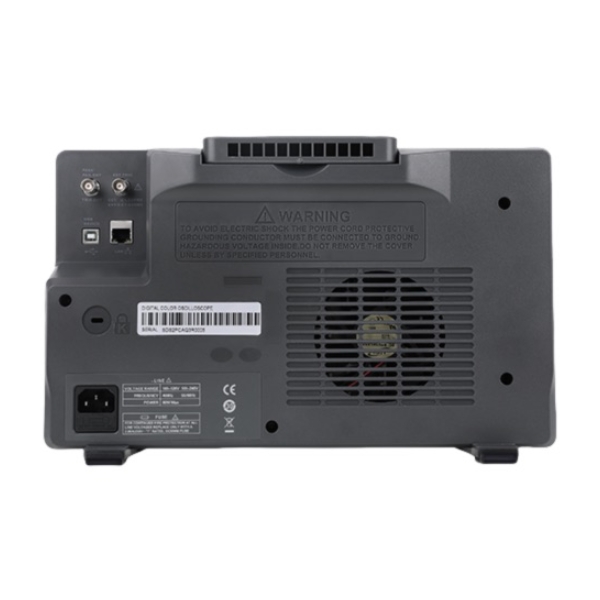

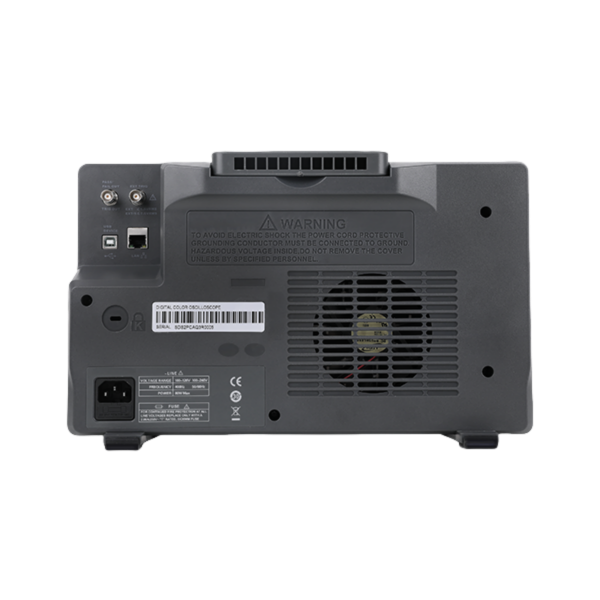

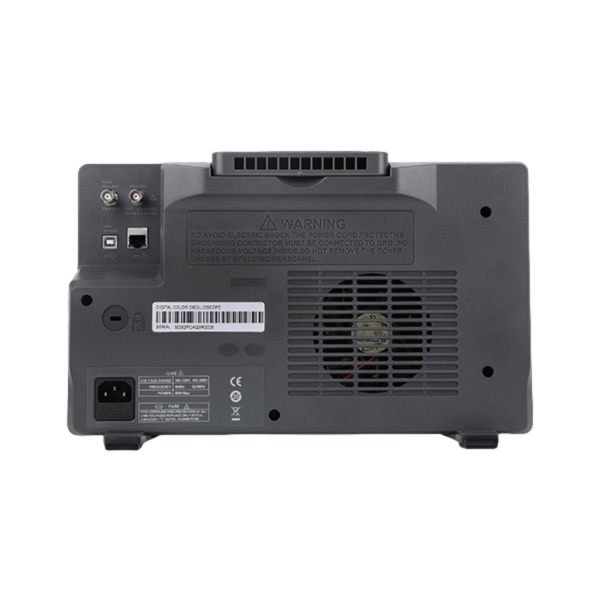

鼎阳SDS2000X Plus系列 混合信号数字示波器
SDS2000XPlus 系列混合信号数字示波器，最大带宽 500MHz，采样率最高 2 GSa/s，具备最多 4个模拟通道和 16 个数字通道，存储深度可达 200 Mpts/通道。
型号概述
|
型号 |
模拟带宽 |
通道数 |
最高实时采样率 |
最高波形捕获率 |
最大存储深度 |
|
SDS2504X Plus |
500 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2502X Plus |
500 MHz |
2 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2354X Plus |
350 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2352X Plus |
350 MHz |
2 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2204X Plus |
200 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2202X Plus |
200 MHz |
2 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2104X Plus |
100 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2102X Plus |
100 MHz |
2 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2074X Plus |
70 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
|
SDS2072X Plus |
70 MHz |
2 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
特性与优点
- 模拟通道带宽：最高 500 MHz；实时采样率高达 2 GSa/s
- SPO 技术
- 波形捕获率最高达 500,000 帧/秒（Sequence 模式），120,000 帧/秒（正常模式）
- 支持 256 级波形辉度及色温显示
- 存储深度达 200 Mpts/通道
- 数字触发
- 智能触发：边沿（Edge）、斜率（Slope）、脉宽（Pulse）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频触发（支持 HDTV）
- 串行总线触发和解码，支持的协议包括标配的 I2C、SPIUART、CAN、LIN 和选配的 CANFD、I2S、FlexRay、MILSTD-1553B、SENT 和 Manchester
- 低本底噪声，电压档位低至 500μV/div
- 10-bit 模式提供更高精度的数据采集与处理
- 分段采集（Sequence）模式，最大可以将存储深度等分为 90,000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件
- 历史模式（History），最大可记录 90,000 帧波形
- 数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量，支持对测量参数的直方图轨迹图和趋势图统计
- 2 路独立的波形运算，支持 2M 点 FFT、加、减、乘、除积分、微分、平方根、平均、ERES 等运算和自定义表达式
- 多种高级数据分析和处理功能：搜索和导航、硬件实现的高速模板测试、波特图、电源分析（选件）、计数器等
- 16 路数字通道（选件）
- 内置 50 MHz 任意波形发生器（选件）
- 10.1 英寸电容式触摸显示屏，分辨率 1024*600
- 丰富的接口：USB Host、USB Device（USBTMC）、LAN（VXI-11 / Telnet / Socket）、Pass / Fail、Trigger Out
- 支持外接鼠标和键盘操作；内建的 Webserver 支持通过网页控制仪器
- 支持丰富的 SCPI 远程控制命令
- 多国语言显示及嵌入式在线帮助
标配附件
- USB 数据线 1 根
- 快速指南 1 本
- 无源探头 1 套/通道
- 校验证书 1 份
- 电源线 1 根
