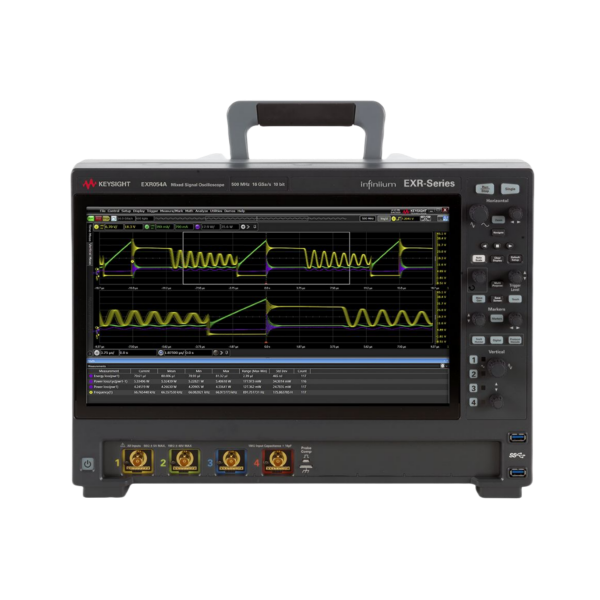

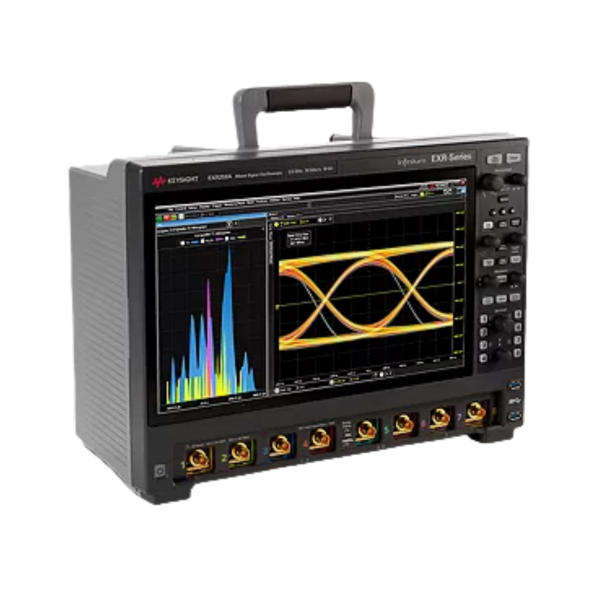

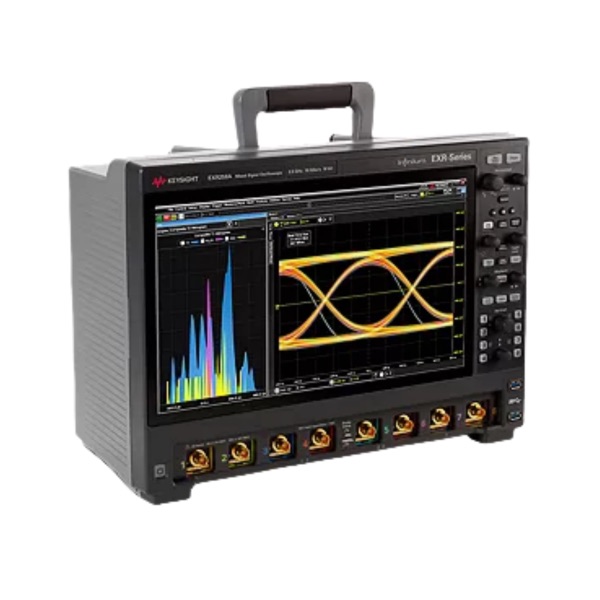

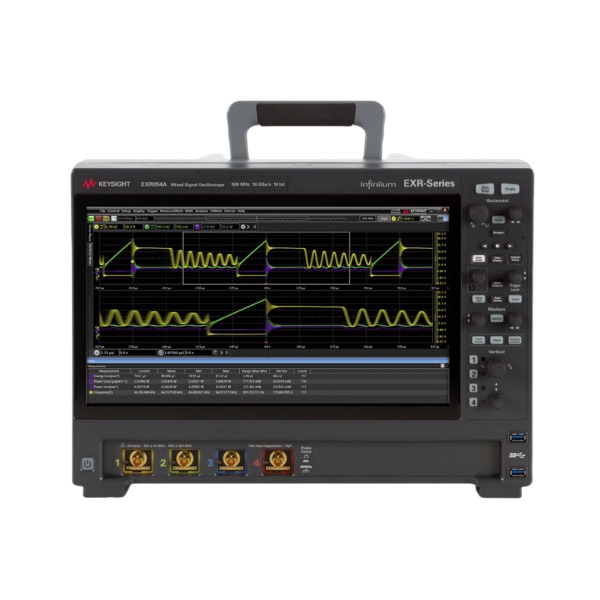

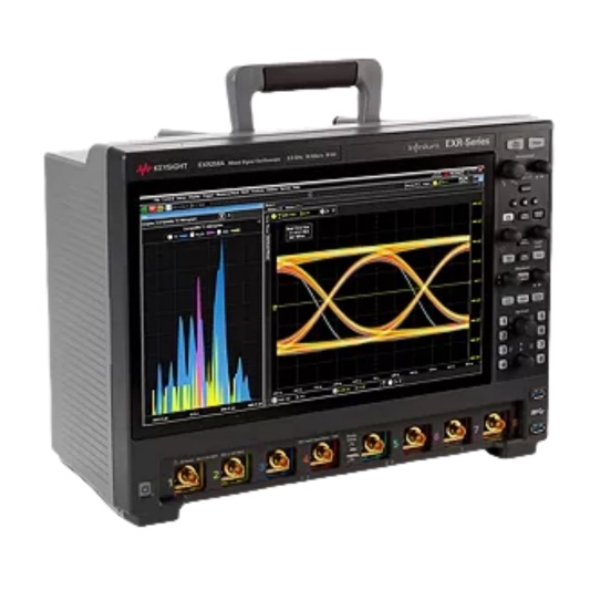

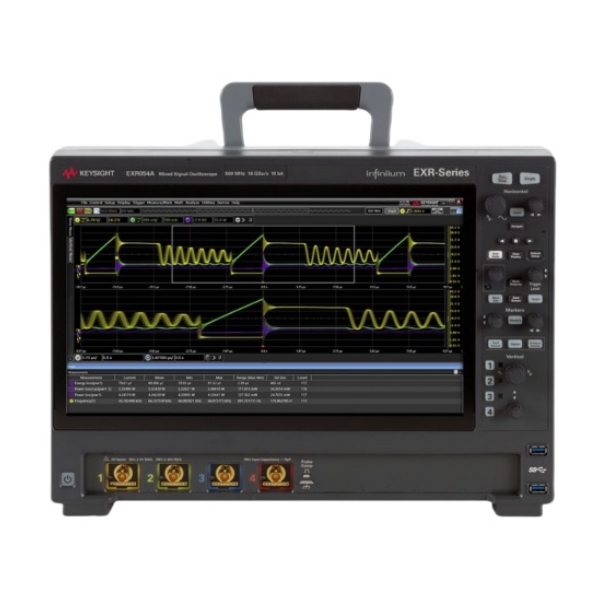

Keysight Infiniium EXR系列 示波器
型号概述
|
型号 |
带宽 |
通道数 |
最大存储器深度 |
最大采样率 |
最短上升/下降时间 |
|
EXR054A |
500 MHz |
4 |
400 Mpts/ch |
16 GSa/s |
860 ps (10-90), 620 ps (20-80) |
|
EXR058A |
500 MHz |
8 |
400 Mpts/ch |
16 GSa/s |
860 ps (10-90), 620 ps(20-80) |
|
EXR104A |
1 GHz |
4 |
400 Mpts/ch |
16 GSa/s |
430 ps (10-90), 310 ps(20-80) |
|
EXR108A |
1 GHz |
8 |
400 Mpts/ch |
16 GSa/s |
430 ps (10-90), 310 ps(20-80) |
|
EXR204A |
2 GHz |
4 |
400 Mpts/ch |
16 GSa/s |
215 ps (10-90), 155 ps(20-80) |
|
EXR208A |
2 GHz |
8 |
400 Mpts/ch |
16 GSa/s |
215 ps (10-90), 155 ps(20-80) |
|
EXR254A |
2.5 GHz |
4 |
400 Mpts/ch |
16 GSa/s |
172 ps (10-90), 124 ps(20-80) |
|
EXR258A |
2.5 GHz |
8 |
400 Mpts/ch |
16 GSa/s |
172 ps (10-90), 124 ps (20-80) |
|
EXR404A |
4GHz |
4 |
400 Mpts/ch |
16 GSa/s |
108 ps (10-90), 78 ps (20-80) |
|
EXR408A |
4GHz |
8 |
400 Mpts/ch |
16 GSa/s |
108 ps (10-90), 78 ps (20-80) |
|
EXR604A |
6GHz |
4 |
400 Mpts/ch |
16 GSa/s |
71 ps (10-90), 52 ps (20-80) |
|
EXR608A |
6 GHz |
8 |
400 Mpts/ch |
16 GSa/s |
71 ps (10-90), 52 ps (20-80) |
主要特点
- 全部 4 个或 8 个模拟通道的带宽最高可达 500 MHz 至 6 GHz
- 采用是德科技为 Infiniium UXR 系列设计的相同 ASIC，具有强大的处理能力
- 7 合 1 综合型仪器可以提供以下仪器的功能：示波器、逻辑分析仪和协议分析仪、DVM、计数器、波特图绘图仪、波形发生器
- 可以全面升级，包括通道数升级
