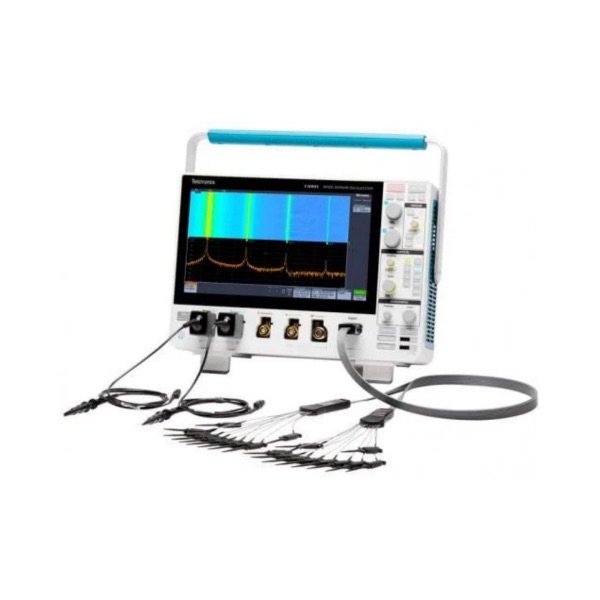

泰克3系列 MDO 混合域示波器
<
>
型 号：3系列 MDO
名 称：泰克3系列 MDO 混合域示波器
品 牌：泰克(Tektronix)
分 类：示波器 > 数字示波器
描 述：
3系列MDO凭借泰克超大的显示屏、更优的低电平信号测量精度以及业内领先的探头性能，为台式示波器树立新标准。3系列内置独特的、真正的硬件频谱分析仪，具有出色的射频测试性能和有保证的射频技术规格，无论您是测试IoT基带设计，还是仅用于简单的EMI诊断，均可满足您的需求。
型号概述
|
型号 |
模拟带宽 |
模拟通道 |
数字通道数 |
采样率 |
记录长度 |
频谱分析仪 |
|
MDO32 |
100 MHz-1 GHz |
2 |
16（选配） |
高达5 GS/s |
10M |
最高3GHz（可选） |
|
MDO34 |
100 MHz-1 GHz |
4 |
16（选配） |
高达5 GS/s |
10M |
最高3GHz（可选） |
主要性能指标
- 2条模拟通道和4条模拟通道型号
- 100 MHz, 200 MHz, 350 MHz, 500 MHz, 1 GHz 带宽型号
- 带宽可以升级（最高 1 GHz）
- 最高 5 GS/s 采样率
- 所有通道上 10M 记录长度
- >280,000 wfm/s最大波形捕获速率
- 标配无源电压探头，3.9pF 容性负载和 250 MHz 或 500 MHz 模拟带宽
- 频谱分析仪（选配）
- 频率范围: 9 kHz-1 GHz 或 3 GHz
- 超宽捕获带宽，最高可达 3 GHz
- 任意函数发生器（选配）
- 13种预先定义的波形类型
- 50 MHz 波形发生
- 128k 任意波形发生器记录长度
- 250 MS/s 任意波形发生器采样率
- 数字通道（选配）
- 16条数字通道
- 所有通道上 10M 记录长度
- 121.2ps定时分辨率
- 串行总线解码、触发和搜索（选配）
- 串行总线支持I2C, SPI, RS-232/422/485/UART, USB2.0, CAN, CANFD, LIN, FlexRay, MIL-STD-1553, ARINC429和音频标准
- 数字电压表/频率计数器（产品注册后免费）
- 4位DC，ACRMS和DC+ACRMS电压测量
- 5位频率测量
