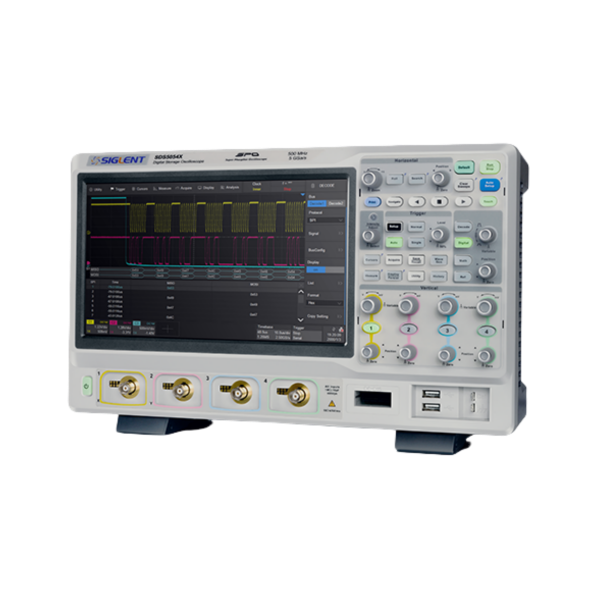

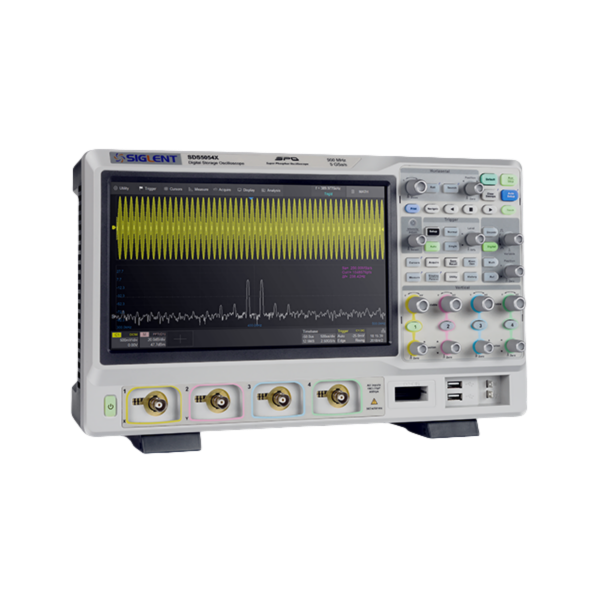

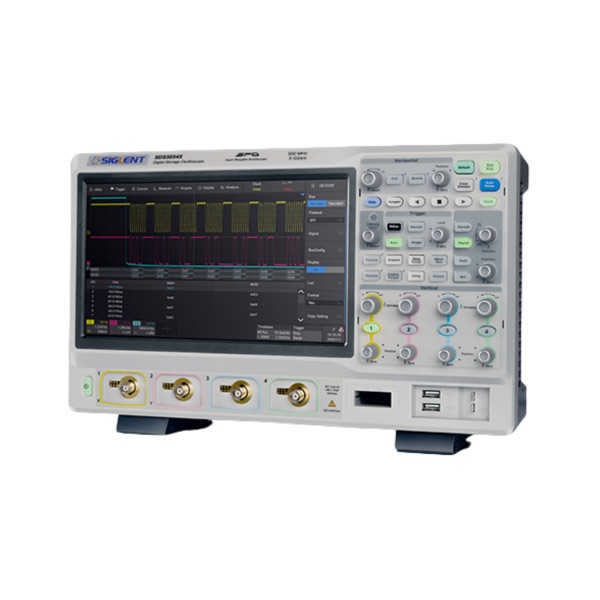

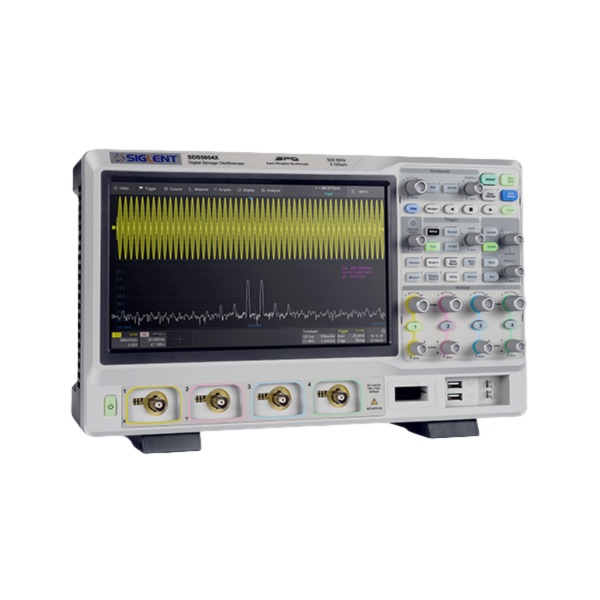

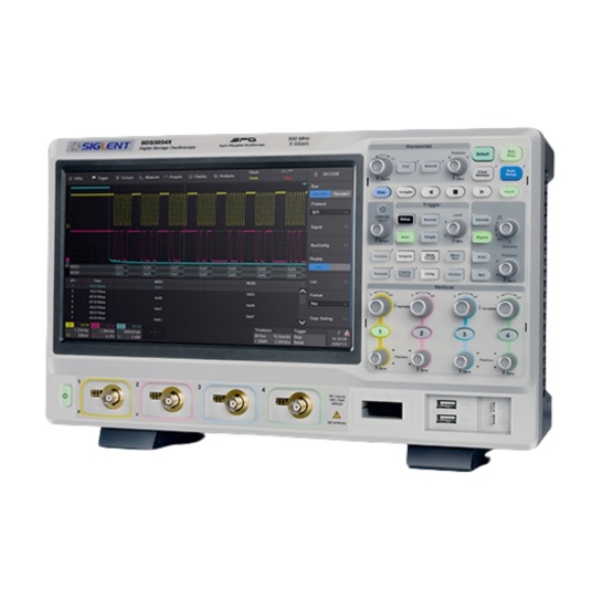

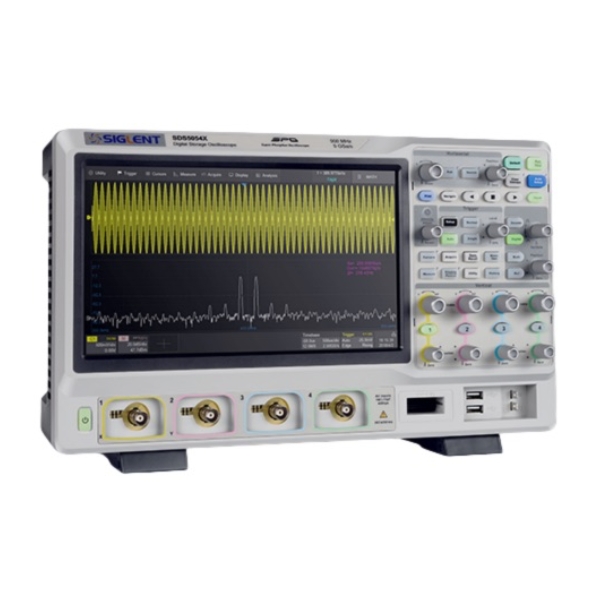

鼎阳SDS5000X系列超级荧光示波器

型　　号：SDS5000X系列

名　　称：鼎阳SDS5000X系列超级荧光示波器

品　　牌：鼎阳(SIGLENT)

分　　类：示波器 > 数字示波器

产品选型：

SDS5104X SDS5054X SDS5034X

描　　述：

SDS5000X 系列超级荧光混合信号示波器，最大带宽 1GHZ，采样率最高 5GSa/s，具备最多 4 个模拟通道和 16 个数字通道，存储深度可达 250Mpts/CH。

产品介绍

型号概述

型号	模拟带宽	通道数	最高实时采样率	最高波形捕获率	最大存储深度
SDS5104X	1 GHz	4 + EXT	5 GSa/s	500,000 wfm/s	250 Mpts/CH
SDS5054X	500 MHz	4 + EXT	5 GSa/s	500,000 wfm/s	250 Mpts/CH
SDS5034X	350 MHz	4 + EXT	5 GSa/s	500,000 wfm/s	250 Mpts/CH

特性与优点

模拟通道带宽：350MHZ、500MHZ、1GHz，实时采样率高达 5GSa/s
新一代 SPO 技术

波形捕获率最高达 500000 帧/秒（Sequence 模式）
支持 256 级波形辉度及色温显示
存储深度达 250 Mpts/通道
数字触发

智能触发：边沿（Edge）、斜率（Slope）、脉宽（Pulse）、窗口（Window）、欠幅（Runt）、间隔（Interval）、超时（Dropout）、码型（Pattern）、视频触发（支持 HDTV）、前提边沿（Qualified）、第 N 边沿、延迟、建立/保持
串行总线触发和解码，支持的协议包括 I²C、SPI、UART、CAN、LIN、CAN FD、I²S、FlexRay、MIL-STD-1553B、SENTManchester 和 ARINC429 等
低本低噪声，电压档位低至 500μV/div
分段采集（Sequence）模式，最大可以将存储深度等分为 100,000 段，根据用户设置的触发条件以非常小的死区时间分段捕获符合条件的事件
历史模式（History），最大可记录 100,000 帧波形
数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量
波形运算功能（2M 点 FFT、加、减、乘、除、积分、微分、平方根等多种算子）
多种高级数据分析和处理功能：搜索和导航、数字万用表、波形直方图、硬件实现的高速模板测试等
硬件实现的平均和 ERES（增强分辨率）运算
16 路数字通道（选件）
25MHZ DDS 任意波形发生器（选件）
10.1 英寸电容式触摸显示屏，分辨率 1024*600

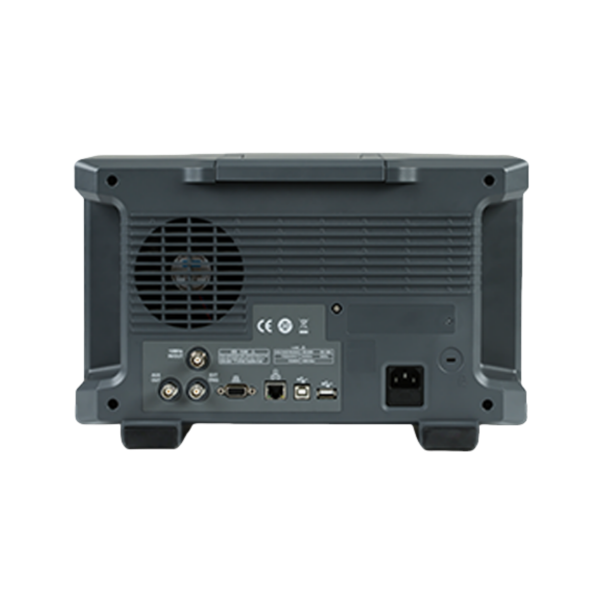

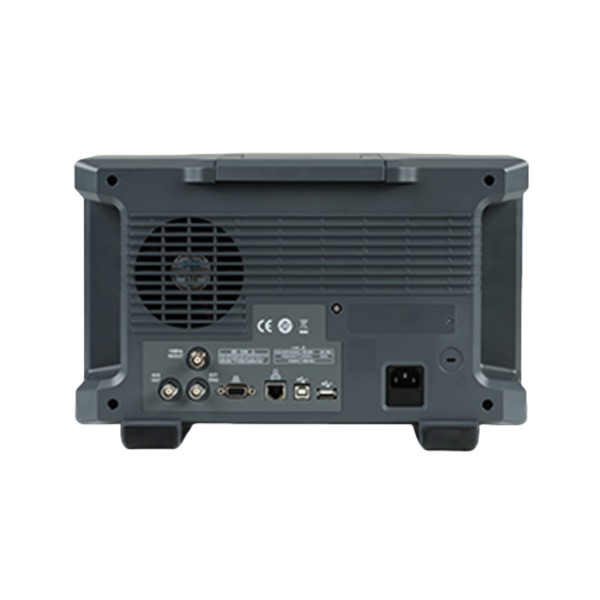

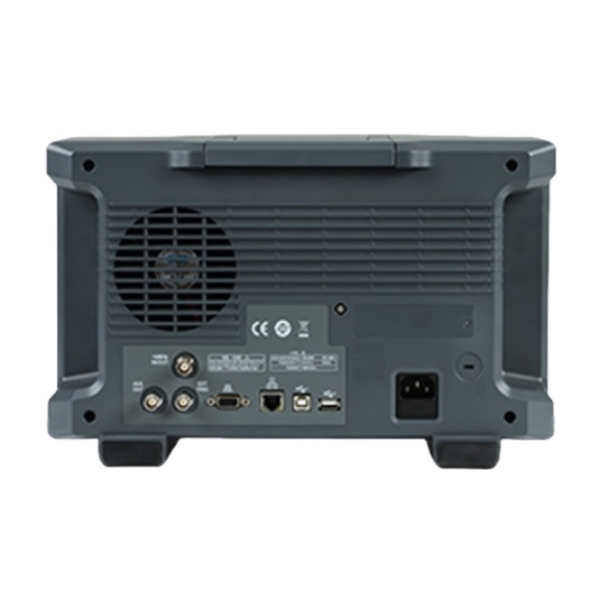

丰富的接口：USB Host、USB Device（USBTMC）、LAN（LXI / VX1-11 / Telnet / Socket）、Pass / Fail、Trigger Out、10MHz In、10MHz Out
支持外接鼠标和键盘操作；内建的 Web Server 支持通过网页控制仪器
支持丰富的 SCPI 远程控制命令
多国语言显示及嵌入式在线帮助
