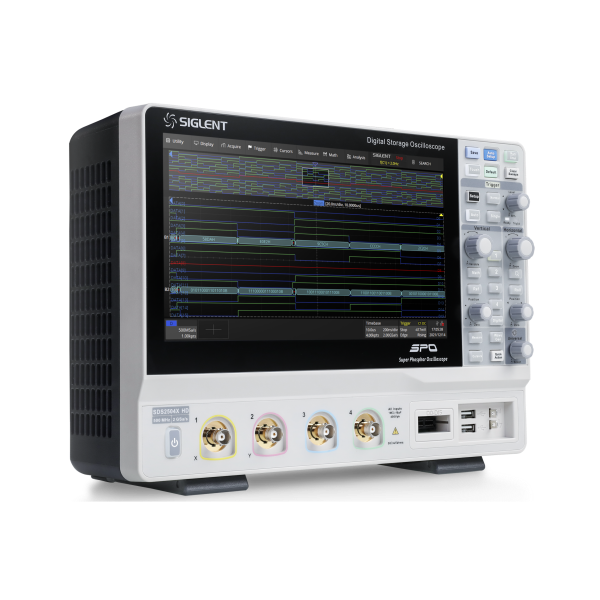

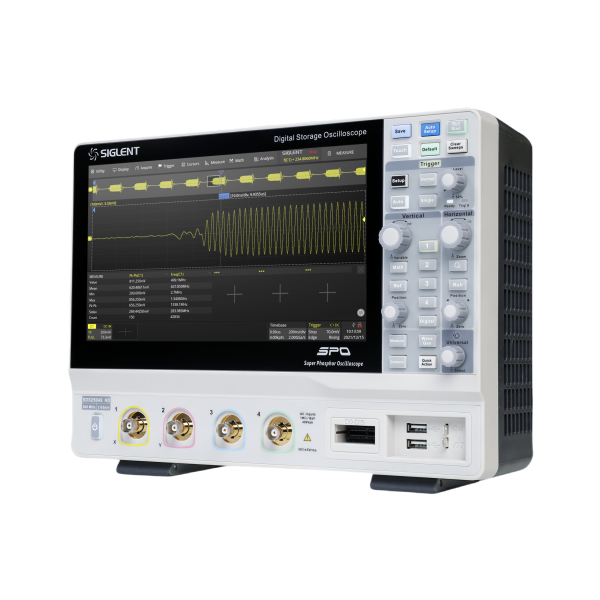

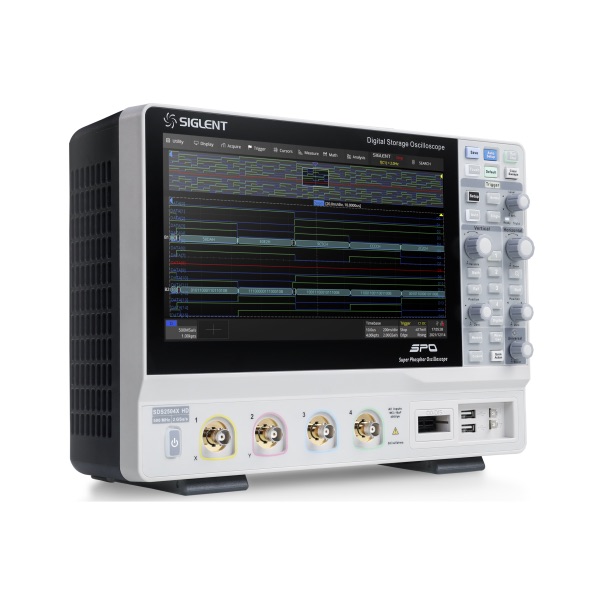

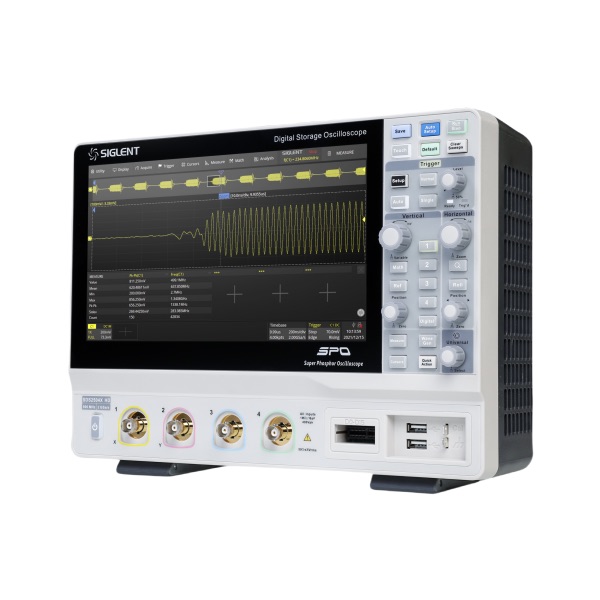

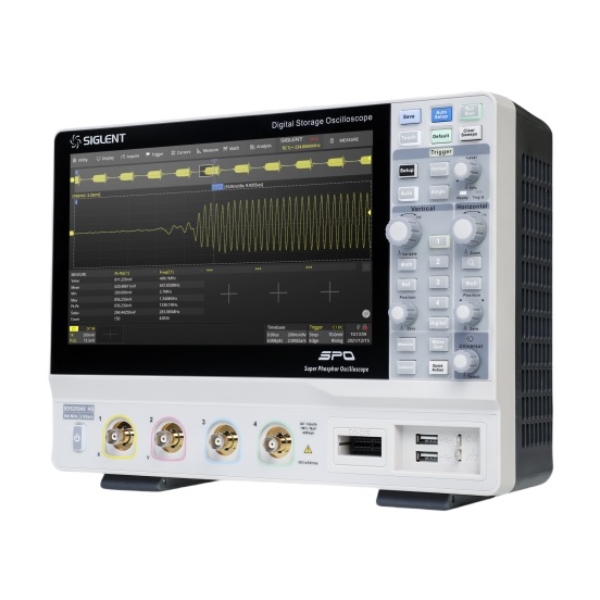

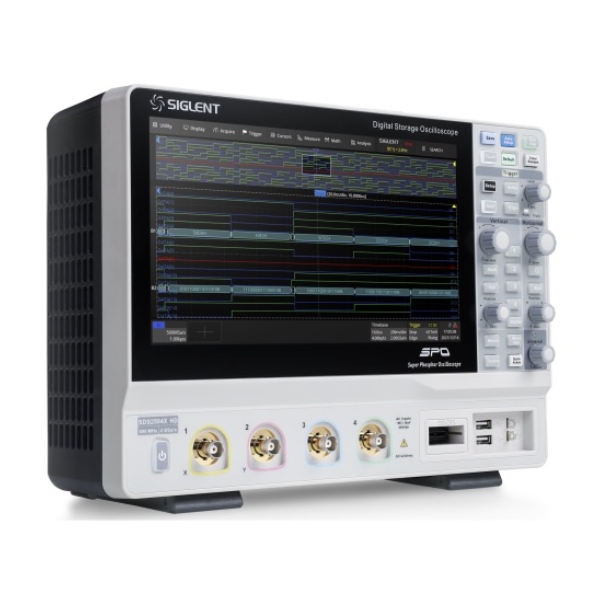

鼎阳SDS2000X HD系列 高分辨率示波器
SDS2000X HD 系列高分辨率数字示波器，具有最高 12-bit 垂直分辨率、优秀的本底噪声性能和垂直测量精度，能满足更高精度的测量需求。SDS2000XHD 的最大带宽 500MHz，采样率最高 2 GSa/s，具备 4 个模拟通道和 16 个数字通道，存储深度可达 200 Mpts/通道。
型号概述
|
型号 |
模拟带宽 |
通道数 |
最高实时采样率 |
最高波形捕获率 |
最大存储深度 |
垂直分辨率 |
|
SDS2504X HD |
500 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
12-bit |
|
SDS2354X HD |
350 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
12-bit |
|
SDS2204X HD |
200 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
12-bit |
|
SDS2104X HD |
100 MHz |
4 + EXT |
2 GSa/s |
500,000 wfm/s |
200 Mpts/ch |
12-bit |
特性与优点
- 模拟通道带宽：最高 500 MHz；实时采样率高达 2 GSa/s
- 垂直分辨率：12-bit
- 低本底噪声，在 500 MHz 全带宽下低至 70 μVrms
- SPO 技术
- 波形捕获率最高达 500000 帧/秒（Sequence 模式），100000 帧/秒（正常模式）
- 支持 256 级波形辉度及色温显示
- 存储深度最高达 200 Mpts/通道
- 数字触发
- 智能触发：边沿、斜率、脉宽、窗口、欠幅、间隔、超时、码型、第N边沿、建立/保持和视频触发（支持 HDTV）等
- 串行总线触发和解码，支持的协议包括标配的 I2C、SPI、UART、CAN、LIN 和选配的 CANFD、I2S、FlexRay、MILSTD-1553B、SENT、Manchester 等
- 分段采集（Sequence）模式，最大可以将存储深度等分 80000 段，根据用户设置的触发条件，以非常小的死区时间分段捕获符合条件的事件。在 Sequence 模式下的波形捕获率最高达 500 000 帧/秒
- 历史模式（History），最大可记录 80000 帧波形
- 数十种自动测量功能，支持测量统计、Gating 测量、Math 测量、History 测量、Ref 测量。支持对测量参数的直方图和趋势图统计
- 2 路独立的波形运算，支持 2M 点 FFT 和 20 多种常用时域运算；支持自定义表达式实现复杂的嵌套运算
- 多种高级数据分析和处理功能：搜索和导航、高速模板测试波形直方图、波特图、电源分析（选件）、计数器等
- 16 路数字通道（选件）
- 内置 25 MHz 任意波形发生器（选件）
- 10.1 英寸电容式触摸显示屏，分辨率 1024*600

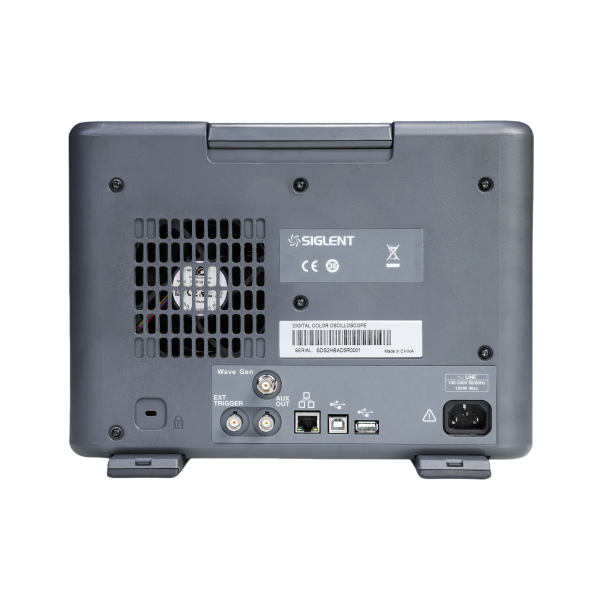

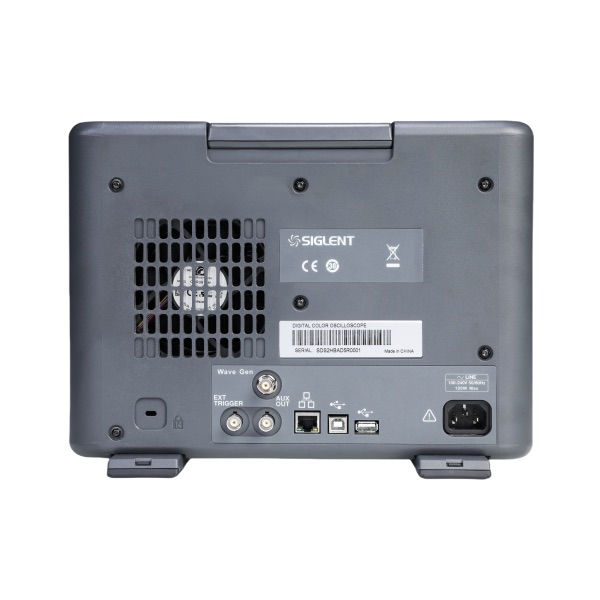

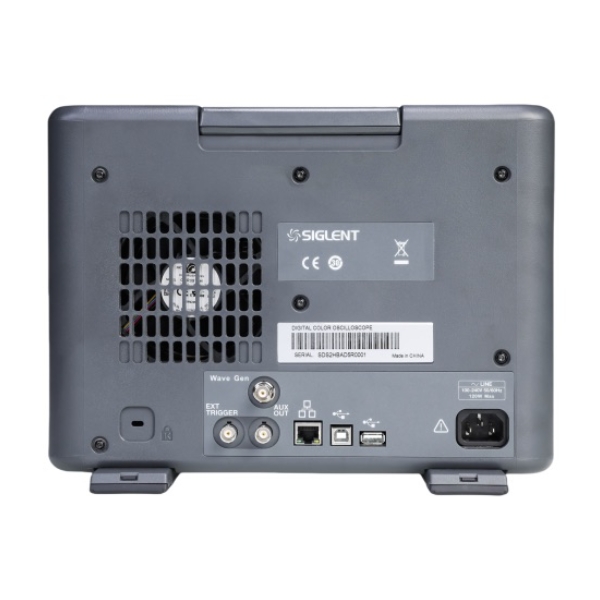

- 丰富的接口：3 个 USBHost、USB Device（USBTMC）、LAN（VX1-11 / Telnet / Socket）、Pass / Fail、TriggerOut 等
- 支持外接鼠标和键盘操作；内建的WebServer支持通过网页控制仪器
- 支持丰富的 SCPI 远程控制命令
- 多国语言显示及嵌入式在线帮助
标配附件
- USB 数据线 1 根
- 快速指南 1 本
- 无源探头 1 套/通道
- 校验证书 1 份
- 电源线 1 根
