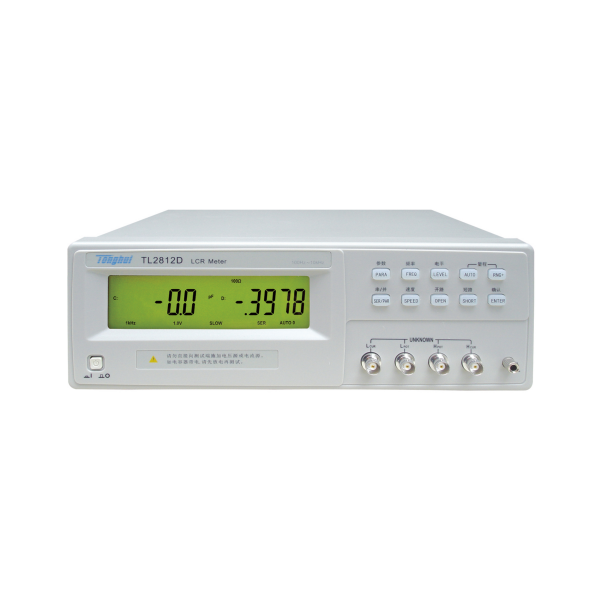

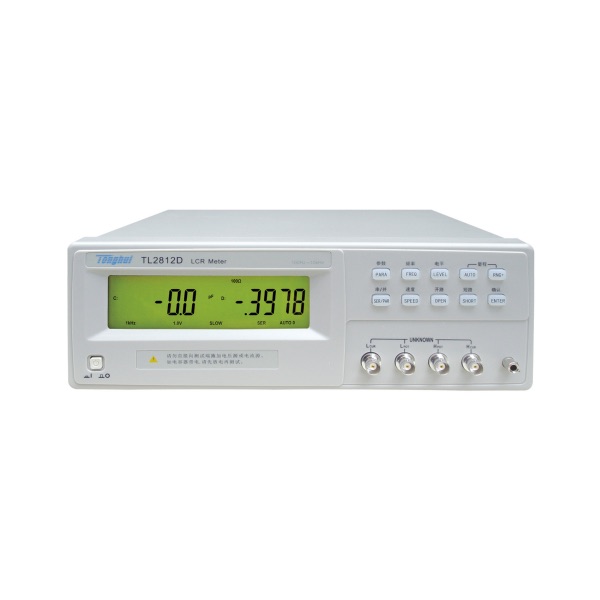

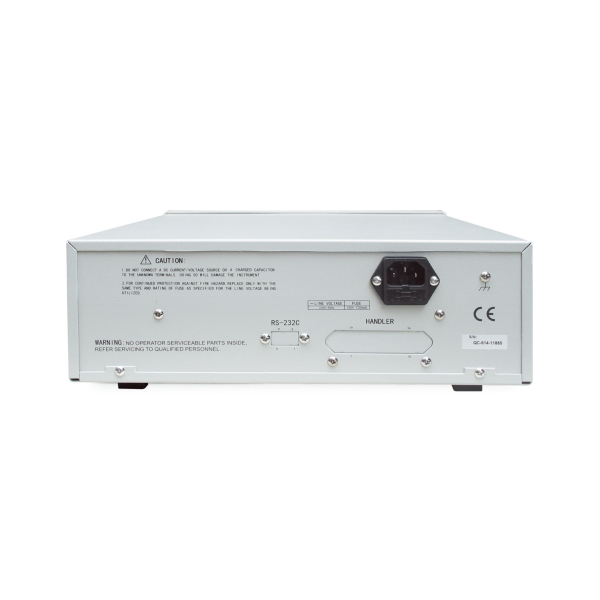

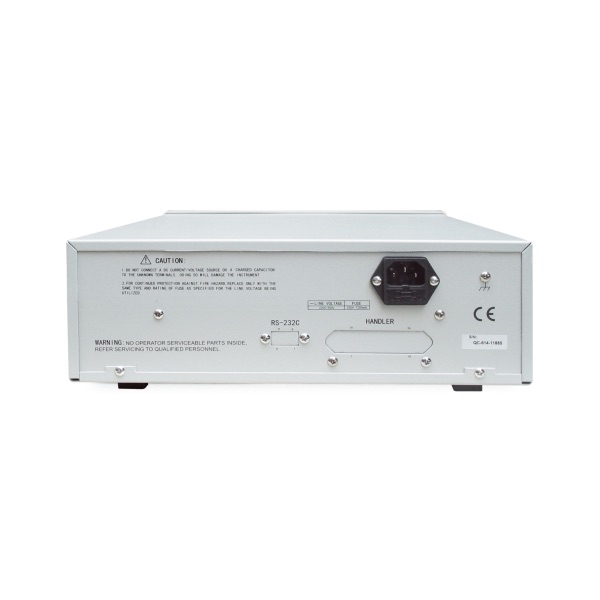

同惠TL2812D LCR数字电桥
TL2812D 型LCR数字电桥是本公司最新研制的低频元件测量的换代产品， 其中应用多项元件测量的最新技术，大字符 LCD 显示，采用 SMT 贴片工艺，操作方便，外形美观。可满足生产线质量保证、进货检验及自动化生产的需要。TL2812D 为常州同惠最新推出的一款低价LCR数字电桥，可替代 TH2811D，在夹具方面采用了 TH26004s-1 四端开尔文测试电缆，但精度由 TH2811D 的 0.2% 改为 0.25％，内阻恒定 100 欧姆。
技术参数
|
型号 |
TL2812D |
|
|
测量功能 |
||
|
测试参数 |
L-Q, C-D, R-Q, |Z|-Q |
|
|
基本准确度 |
0.25% |
|
|
等效电路 |
串联, 并联 |
|
|
量程方式 |
自动, 保持 |
|
|
触发方式 |
内部 |
|
|
测试速度(1kHz) (次/秒) |
快速:12,中速:5.1,慢速:2.5 |
|
|
校准功能 |
开路/ 短路,扫频清零 |
|
|
测试端配置 |
5端 |
|
|
测试信号 |
||
|
测试信号频率 |
100Hz,120Hz,1kHz,10kHz,±0.01% |
|
|
输出阻抗 |
100 Ω |
|
|
测试信号电平 |
0.3Vrms, 1Vrms |
|
|
测量显示范围 |
||
|
|Z|, R |
0.1 mΩ - 99.99 MΩ |
|
|
C |
0.01pF - 99999μF |
|
|
L |
0.01μH - 99999H |
|
|
D |
0.0001 - 9.9999 |
|
|
Q |
0.0001 -9999.9 |
|
|
显示 |
||
|
显示方式 |
直读,带背光大字符LCD显示 |
|
|
显示器 |
主、副参数：5位 |
|
|
一般技术指标 |
||
|
工作温度、 湿度 |
0℃-40℃,≤75%RH |
|
|
电源要求 |
电压 |
198V-242V |
|
频率 |
47.5Hz-63Hz |
|
|
功耗 |
≤20VA |
|
|
体积 |
310(W)×108(H)×375(D) |
|
|
重量 |
3.7kg |
|
性能特点
- 100Hz，120Hz，1kHz，10kHz，4 个频率
- 基本精度：0.25%
- 测试速度：最快 83ms
- 输出阻抗：100Ω
- 采用 SMT 表面贴装工艺
- 简便操作与强大功能的合理结合
- 读数稳定性好
- 4 档量程选择
- 高性价比的数字电桥
