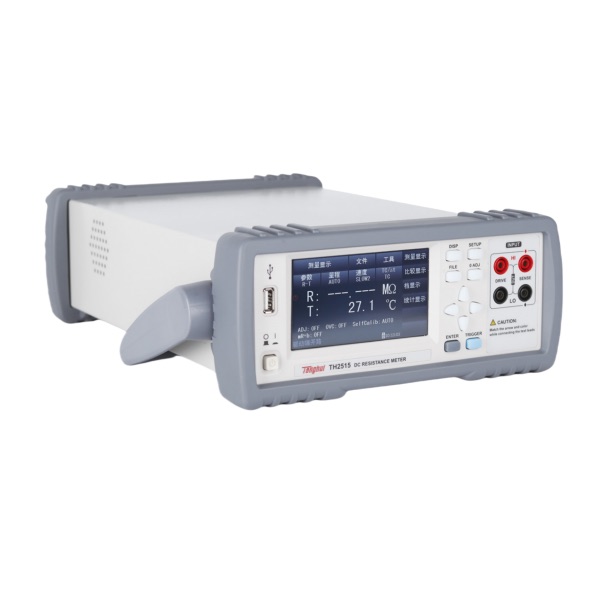

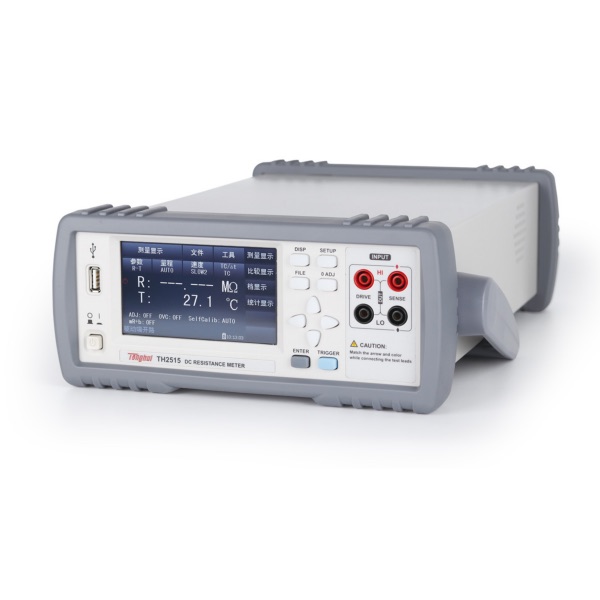

同惠TH2515 直流低电阻测试仪
TH2515 直流电阻测试仪采用当前主流的 32bits CPU 和高密度 SMD 贴装工艺，带触摸功能的 24 位色 4.3 英寸彩色液晶屏，界面清爽、操作便捷；0.01% 的最高电阻测量精度及 0.1uΩ 最小电阻分辨率在国内首屈一指，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；很好的消除了热电对被测元件接触的影响而引起的潜在误差；温度补偿和温度转换功能免除环境温度对测试工作的影响；失调电压补偿功能能够有效消除被测件的自身的电动势以及接触电势差；其超高速的测试速度以及通过 handler 接口可以输出 10 档不同边界的比较结果信号，便于生产线上的自动化操作。TH2515 提供了几乎所有主流的接口功能，可方便的与 PC 进行数据通讯和远程控制。
技术参数
|
产品型号 |
TH2515 |
|||
|
显示器 |
24位色；分辨率为400 X 272的RGB真彩色TFT LCD显示器带触屏功能 |
|||
|
读数位数 |
5 ½ 位 |
|||
|
测量范围 |
0.1μΩ --110MΩ |
|||
|
电阻量程 |
电流 |
分辨率 |
准确度 Rd%+FS% |
|
|
20 mΩ |
1A |
0.1μΩ |
0.10+0.025 |
|
|
200mΩ |
1μΩ |
0.35+0.030 |
||
|
2Ω |
100mA |
10μΩ |
0.035+0.010 |
|
|
20Ω |
10mA |
100μΩ |
0.025+0.008 |
|
|
200Ω |
1mΩ |
0.01+0.002 |
||
|
2kΩ |
1mA |
10mΩ |
0.01+0.002 |
|
|
20kΩ |
100μA |
100mΩ |
0.01+0.002 |
|
|
100kΩ |
1Ω |
0.01+0.005 |
||
|
1MΩ |
10μA |
10Ω |
0.02+0.005 |
|
|
10MΩ |
1μA |
100Ω |
0.1+0.010 |
|
|
100MΩ |
100nA |
1kΩ |
1+0.1 |
|
|
测量功能 |
||||
|
电阻测量时间 |
FAST：7ms；MED：22ms；SLOW1：102ms；SLOW2：402ms 以上为DISPLAY OFF，当DISPLAY ON 另加20ms。 |
|||
|
温度测量时间 |
100 ± 10ms |
|||
|
测试端配置 |
四端 |
|||
|
测量平均设置 |
1-255 |
|||
|
清“0” |
√ |
|||
|
量程切换 |
自动、手动 |
|||
|
触发方式 |
内部、手动、外部、总线 |
|||
|
电源频率选择 |
√ （避免电源噪声干扰） |
|||
|
测量设置参数保存 |
30组 |
|||
|
低电压测量 |
开路电压：≤ 60mV有效量程：2Ω, 20Ω, 200Ω, 2kΩ |
|||
|
热电势消除 |
√ |
|||
|
统计功能 |
平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） |
|||
|
测试线接触检查 |
√ 检测测量线是否连接正常 |
|||
|
多极连接器 |
√（可选高阻测试噪声抑制功能） |
|||
|
Beep工作状态 |
比较器、档比较、按键 |
|||
|
按键锁定 |
√ |
|||
|
温度测量 |
||||
|
温度测量1 |
-10.0℃--99.9℃ 传感器：PT500 |
|||
|
温度测量2 |
模拟输入：0V--2V 显示：-99.9℃ - 250℃ |
|||
|
温度补偿功能 |
（电阻测量值转换为设定温度时的阻值） |
|||
|
温度转换功能 |
（由加温前后电阻测试值获得温升） |
|||
|
比较判别 |
||||
|
比较器 |
信号输出 |
HI/IN/LO |
||
|
讯响 |
鸣叫模式：OFF，IN，HI/LO |
|||
|
极限设置方式 |
绝对值上/下限，百分比上下限+标称值 |
|||
|
分选 |
10档，绝对值/百分比 |
|||
|
外触发延迟时间 |
自动：由量程、低电压模式ON/OFF、OVC(失调电压补偿)ON/OFF决定手动：0.000--9.999s |
|||
|
外输入触发 |
上升沿/下降沿可选 |
|||
|
接口配置 |

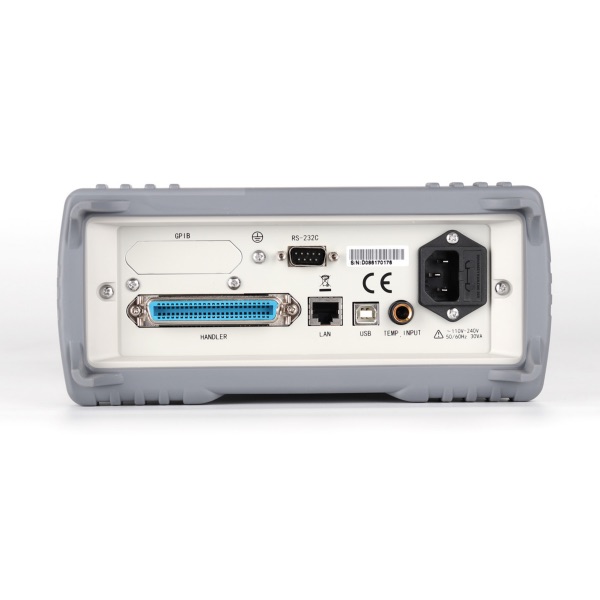

USB DEVICE 、USB HOST 、RS232、LAN、HANDLE R、GPIB（OPTION） |
|||
|
一般技术指标 |
||||
|
温度、湿度 |
0℃ -- 40℃，≤ 90%RH |
|||
|
保证精度温度 湿度 |
23±5℃ ≤80%RH |
|||
|
供电电源 |
电压 |
110V~220V |
||
|
频率 |
50Hz/60Hz |
|||
|
功耗 |
30 VA |
|||
|
尺寸 |
215mm×87mm×335mm（净尺寸） 235mm×105mm×360mm（加护套后） |
|||
|
重量 |
约3.6kg |
|||
性能特点
- 电阻范围：0.1μΩ-110MΩ
- 电阻最高精度：0.01%，电阻分辨率：0.1μΩ
- 温度基本精度：0.1℃
- 最高采样速率约 100 次/秒
- 4.3 寸 24 色彩色触摸液晶屏 480×272 分辨率
- 测试线接触检查功能
- R，LPR，T 等多种测试功能组合
- 低电压测试模式，有效保护被测件
- 温度转换功能
- 温度补偿功能
- 失调电压补偿功能
- 用户自校准功能
- 统计功能，提供 CpK，Cp 等统计量
- 截屏功能，数据记录功能
- 同时输出 10 档比较结果（超限，合格以及讯响）
- 通过 USB HOST 自动升级仪器操作软件
- 符合 LXI C 类标准
- Handler 接口用于实现联机操作
