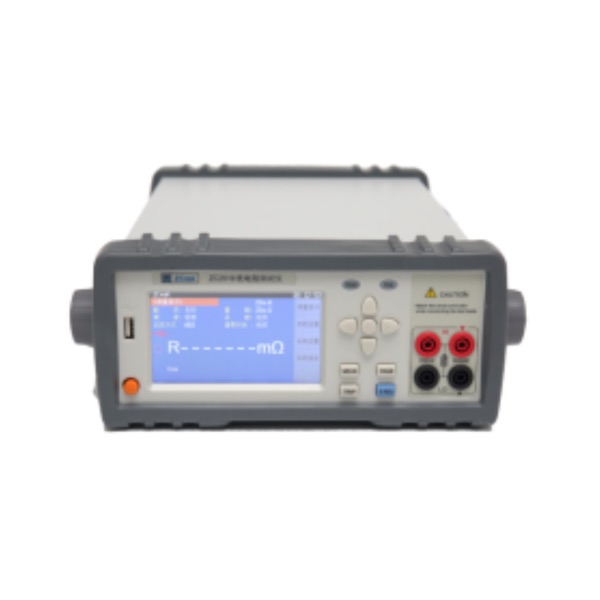

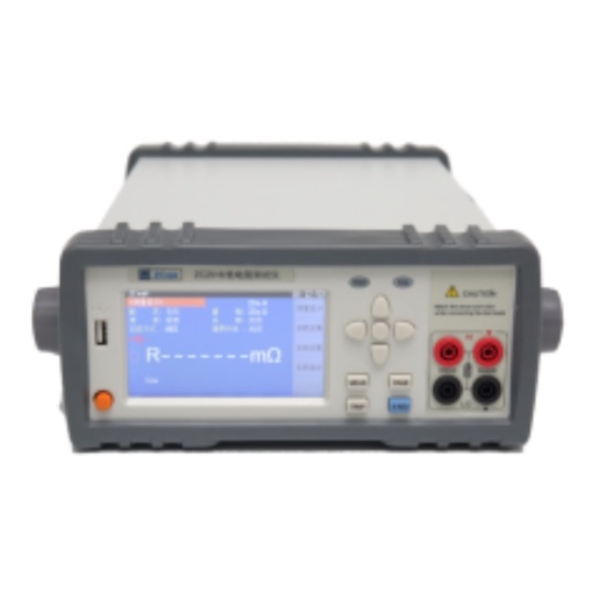

中策ZC2516系列 低电阻测试仪

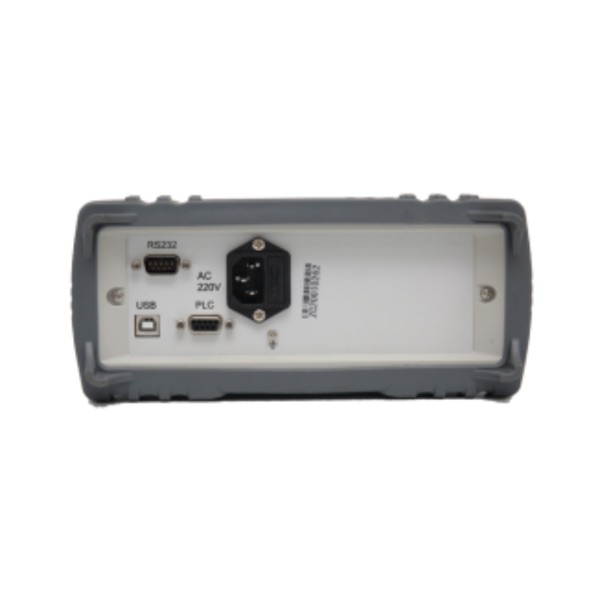

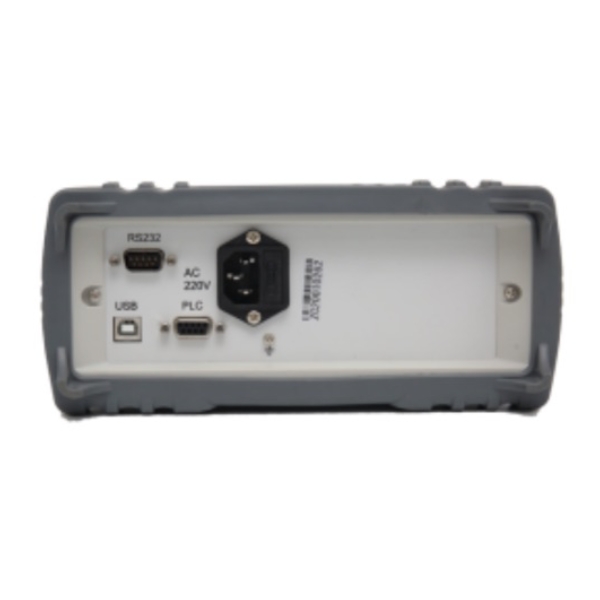

ZC2516 系列智能低电阻测试仪专用于测试各种电阻，带触摸功能的 24 位色 4.3 英寸彩色液晶屏，操作简单，测试速度快，适用于各种电阻设计、检验、质量控制和生产测试。本机附加三档分选功能。在分选状态时，可选择显示电阻值或百分比值，且可依设定值判断电阻值的太大、太小或为良品。在仪器后面板同时有分选接口，使该接口启动信号进行测量，测试结果同时由后面板该接口输出，通过此信号接口使本仪器可接于元件机械处理设备，而进行自动测试。另外，本机有 USB 接口，面板功能可完全由电脑控制，测试结果亦可通过 USB 接口送回电脑保存，或者数据直接存入 U 盘保存。
型号概述
|
型号 |
ZC2516 |
ZC2516A |
ZC2516B |
|||||||
|
显示器 |
带触摸功能的24 位色 4.3 英寸彩色液晶屏 |
|||||||||
|
读数位数 |
4 ½位 |
|||||||||
|
测量范围 |
1µΩ～2MΩ |
10µΩ～200KΩ |
1µΩ～20KΩ |
|||||||
|
电阻量程 |
电流 |
分辨率 |
精度Rd%+字 |
电流 |
分辨率 |
精度Rd%+字 |
电流 |
分辨率 |
精度Rd%+字 |
|
|
20mΩ |
1A |
1µΩ |
±0.2%±3 |
1A |
1µΩ |
无 |
1A |
1µΩ |
±0.2%±3 |
|
|
200mΩ |
1A |
10µΩ |
±0.1%±3 |
1A |
10µΩ |
±0.1%±3 |
1A |
10µΩ |
±0.1%±3 |
|
|
2Ω |
10mA |
100µΩ |
±0.05%±3 |
10mA |
100µΩ |
±0.05%±3 |
10mA |
100µΩ |
±0.05%±3 |
|
|
20Ω |
10mA |
1mΩ |
10mA |
1mΩ |
10mA |
1mΩ |
||||
|
200Ω |
1mA |
10mΩ |
1mA |
10mΩ |
1mA |
10mΩ |
||||
|
2KΩ |
100µA |
100mΩ |
100µA |
100mΩ |
100µA |
100mΩ |
||||
|
20KΩ |
1Ω |
1Ω |
1Ω |
|||||||
|
200KΩ |
10µA |
10Ω |
10µA |
10Ω |
10µA |
10Ω |
无 |
|||
|
2MΩ |
1µA |
100Ω |
±0.1%±3 |
1µA |
100Ω |
无 |
1µA |
100Ω |
||
|
开路电压 |
＜1.0V：20mΩ、200mΩ、2Ω、20Ω ＜5V：200Ω、2KΩ、20KΩ、200KΩ、2MΩ |
|||||||||
|
温度系数 |
100ppm：20mΩ 50ppm：200mΩ、2Ω、20Ω、200Ω、2KΩ、20KΩ、200KΩ、2MΩ |
|||||||||
|
工作模式 |
连续/单次 |
|||||||||
|
测试端配置 |
4 端（2 根电压检测端，2 根电流驱动端） |
|||||||||
|
量程切换 |
自动/手动 |
|||||||||
|
测量速度 |
快速20 次/秒，中速 10 次/秒，慢速 5 次/秒 |
|||||||||
|
环境 |
工作温度：0～40℃，存储温度：-40℃～+75℃ |
|||||||||
|
工作湿度 |
0～75% R.H. |
|||||||||
|
电源 |
220V/50Hz |
|||||||||
|
触发方式 |
内部、手动；外部、总线 |
|||||||||
|
比较器 |
信号输出 |
HI/IN/LO |
||||||||
|
讯响 |
鸣叫模式：OFF，IN，HI/LO |
|||||||||
|
极限设置方式 |
3档，绝对值，百分比 |
|||||||||
|
接口配置 |
USB DEVICE、USB HOST、RS232、HANDLER |
|||||||||
|
体积 |
270mm*110mm*370mm |
|||||||||
|
净重 |
4KG |
|||||||||
性能特点
- 基本精度：± 0.05% ± 2 字
- 电阻小分辨率：1 uΩ
- 具有低电压测试模式，有效保护被测件
- 两种显示方式：电阻值直读或百分比值
- 分选功能：LOW，PASS，HIGH，Handler 及讯响输出
- 测量速度：快速 20 次/秒，中速 10 次/秒，慢速 2.5 次/秒
- USB 接口功能
- U 盘接口功能
- 面板按键清零功能
