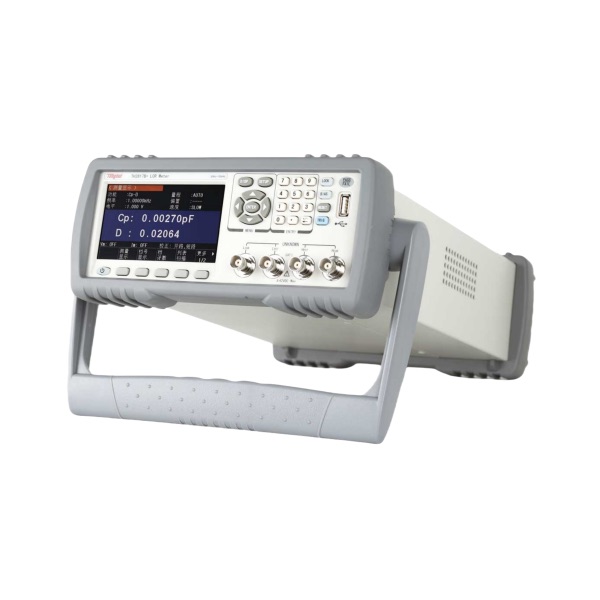

同惠TH2817B+ LCR数字电桥
TH2817B+ 精密LCR数字电桥集成了本公司多年元件测试的成熟经验，运用了本领域的最新测试技术。该产品强大的测试功能和优越的测量性能使其挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率，50Hz-100kHz/200kHz 的频率范围、0.01V-2.0V 可编程信号电平、高达 30 次/秒的测量速度、9 级精细 量程、恒定的 30Ω 或 100Ω 源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精度测量要求。该产品提供的 HANDLER、GPIB 及 RS232C 接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
技术参数
|
型号 |
TH2817B+ |
|
|
显示器 |
4.3寸TFT LCD |
|
|
读数 |
6位读数分辨率 |
|
|
测试参数 |
L、C、R、|Z|、D、Q、X、θd、θr、Vm、Im、△% |
|
|
基本准确度 |
0.1% |
|
|
等效方式 |
串联,并联 |
|
|
量程方式 |
自动,保持 |
|
|
触发方式 |
内部,外部,手动 |
|
|
测量速度 |
快速:19ms，中速:83ms，慢速:333ms |
|
|
清零功能 |
开路，短路，负载 |
|
|
测试端配置 |
5端 |
|
|
测试信号频率 |
50Hz，60Hz，100Hz，120Hz，1kHz，10kHz，16kHz，20kHz，40kHz，50kHz，100kHz |
|
|
输出阻抗 |
10 Ω 、100 Ω |
|
|
AC测试信号电平 |
0.01Vrms、0.02Vrms、0.05Vrms、0.1Vrms、0.25Vrms、0.3Vrms(需定制)、0.5Vrms、1Vrms |
|
|
LCR参数显示范围 |
|Z|,R,X |
0.00001Ω - 99.9999MΩ |
|
C |
0.00001pF - 9.99999F |
|
|
L |
0.00001μH - 99.9999kH |
|
|
D |
0.00001 - 9.99999 |
|
|
Q |
0.00001 - 99999.9 |
|
|
△% |
-999.999% ~ 999.999% |
|
|
θr |
-3.14159 ~ 3.14159 |
|
|
θd |
-179.999 ~ 179.999 |
|
|
平均次数 |
1-255 |
|
|
数学运算 |
直读，△ABS，△% |
|
|
触发延时 |
0 - 60.000s，1ms步进 |
|
|
步进延时 |
0 - 60.000s，1ms步进 |
|
|
列表扫描 |
10点列表扫描每扫描点可单独分选可对频率，AC电压进行扫描测试 |
|
|
比较器功能 |
10档分选，BIN1-BIN9，NG，AUX |
|
|
档计数功能 |
||
|
PASS，FALL前面板LED显示 |
||
|
内部非易失性存储器 |
40组LCRZ仪器设定文件 |
|
|
外部USB存储器 |
仪器设定文件，CSV数据文件 |
|
|

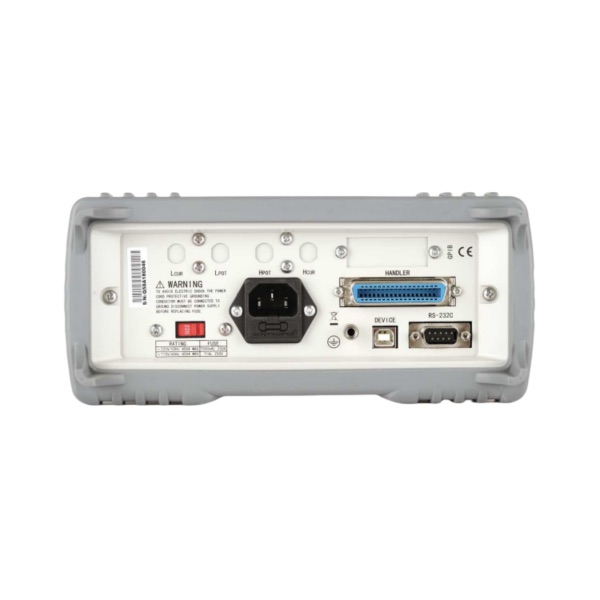

接口 |
控制接口 |
HANDLER |
|
通讯接口 |
USB HOST，RS232C，RS485（选件） |
|
|
存储接口 |
USB DEVICE |
|
|
双频测试 |
任意两点频率可选 |
|
|
V/I监视 |
有 |
|
|
上架体积（mm） |
215(W)x88(H)x335(D) |
|
|
外形体积（mm） |
235(W)x105(H)x360(D) |
|
|
重量 |
3.6kg |
|
性能特点
- 测试频率：50Hz-100kHz，分辨率：11 频点
- 基本精度：0.1%
- 测试速度：最快 19ms，支持低频高速：TX4+3ms
- 10 档分选，前面板 LED 显示
- 100 组 LCRZ 仪器设定文件
- 软电源开关
- 支持 110V / 220V 两种电源电压
- 10 点列表扫描，支持多频测试分选
- 超低信号源输出失调 (<100μV)，满足大电感共模扼流圈、电感测试需求
- 超强抗冲击保护能力
- 开机状态锁按键
- 空夹具判断
- 数据记录功能
- 截屏功能、接口功能、时序、触发延时等更完整
- 4.3 寸 TFT 液晶显示
- 6 位读数分辨率
- 中英文可选操作界面
