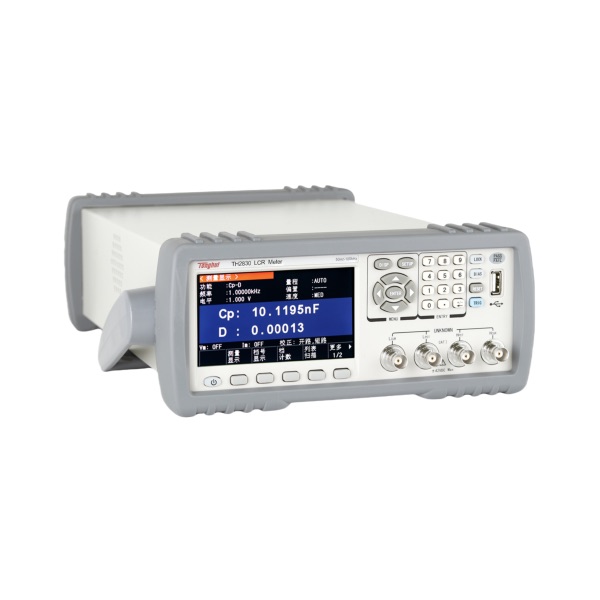

同惠TH2830 精密LCR数字电桥
TH2830 是新一代低预算成本、高性能紧凑型LCR数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05% 的基本精度和良好的测试稳定性可与高端机型媲美。配备 4.3 寸 LCD 显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准 SCPI 指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。
技术参数
|
产品型号 |
TH2830 |
||
|
显示 |
4.3 TFT LCD显示器480×272 |
||
|
读数 |
6位读数分辨率 |
||
|
基本测量准确度 (详见技术说明书) |
LCRZ |
0.05% |
|
|
DCR |
0.1% |
||
|
测试信号频率 |
50Hz - 100kHz |
||
|
信号源输出阻抗 |
30Ω、100Ω可选 |
||
|
AC测试信号电平 |
电压：10mV - 2Vrms，最小分辨率：10mV ，准确度：10%x，设定电压+2mV |
||
|
电流：100μA - 20mArms，最小分辨率：0.1mA |
|||
|
RDC测试信号电平 |
1V |
||
|
DC偏置电压源 |
------ |
||
|
------ |
|||
|
测试参数 |
L、C、R、|Z|、D、Q、|Y|、G、X、 θd、θr、RDC、Vm、Im，△% |
||
|
DCR显示范围 |
0.00001 Ω－999.999MΩ |
||
|
LCR参数显示范围 |
|Z|,R,X |
0.00001Ω - 99.9999MΩ |
|
|
|Y|, G, B |
0.00001μS - 99.9999S |
||
|
C |
0.00001pF - 9.99999F |
||
|
L |
0.00001μH - 99.9999kH |
||
|
D |
0.00001 - 9.99999 |
||
|
Q |
0.00001 - 99999.9 |
||
|
θ(DEG) |
-179.999º ~ 179.999º |
||
|
θ(RAD) |
-3.14159 ~ 3.14159 |
||
|
Δ% |
-999.999% ~ 999.999% |
||
|
测量结果显示 |
测量显示1：测试状态及结果 ； 测量显示2：分选状态及结果 |
||
|
列表扫描 |
201点，扫描参数： 测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流 |
||
|
图形扫描分析 |
------ |
||
|
测量速度 |
快速:12.5ms，中速:83ms，慢速:167ms |
||
|
等效电路 |
串联, 并联 |
||
|
量程方式 |
自动, 保持 |
||
|
触发方式 |
内部, 手动, 外部, 总线 |
||
|
平均次数 |
1 - 255 |
||
|
清零功能 |
开路, 短路, 负载 |
||
|
数学运算 |
直读，ΔABS，Δ% |
||
|
触发延时时间设定 |
0 - 999s, 1ms步进 |
||
|
比较器功能 |
10档分选，BIN1 - BIN9、NG、AUX |
||
|
档计数功能 |
|||
|
PASS、FAIL前面板显示 |
|||
|
存储器 |
内部：40组仪器内置测试设定文件， USB存储器：设定文件、GIF图像、CSV数据文件 |
||
|

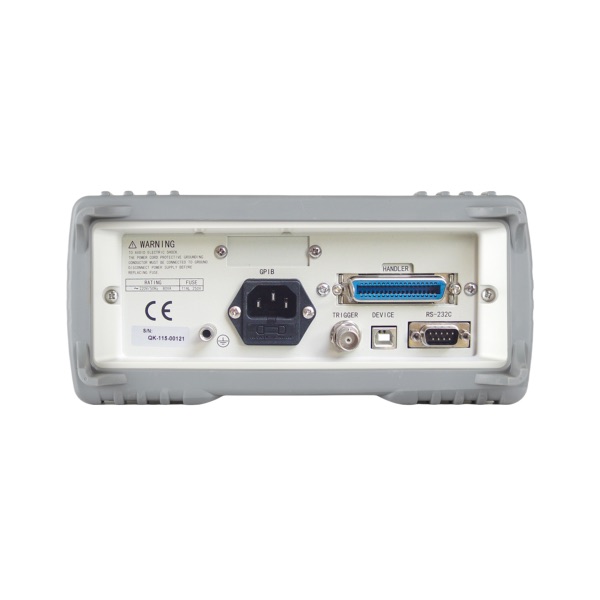

接口 |
控制接口 |
HANDLER（TH2832D选配） |
|
|
通讯接口 |
USB HOST、RS232C、RS485(选件)、GPIB(选件) |
||
|
存储器接口 |
USB DEVICE |
||
|
上架体积（mm） |
215(W)x88(H)x335(D) |
||
|
外形体积（mm） |
235(W)x105(H)x360(D) |
||
|
重量 |
3.6kg |
||
|
供电 |
220/110V |
||
性能特点
- 测试频率：50Hz-100kHz
- 基本精度：0.05%
- 支持 110V / 220V 两种电源电压 (TH2830 / TH2832)
- 6 位读数分辨率

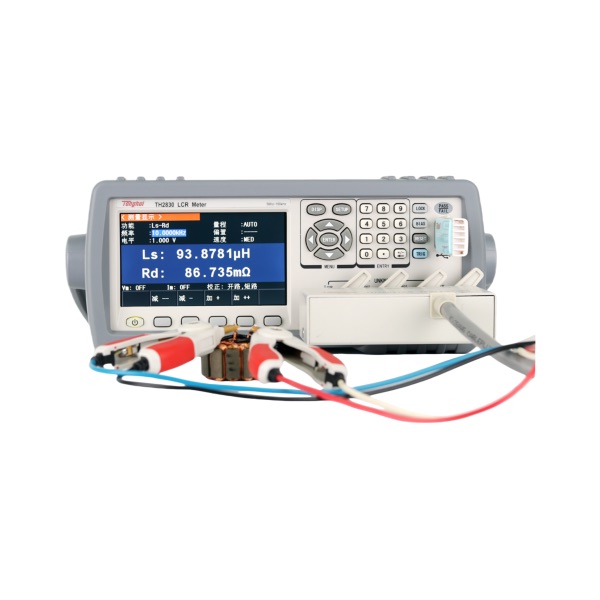

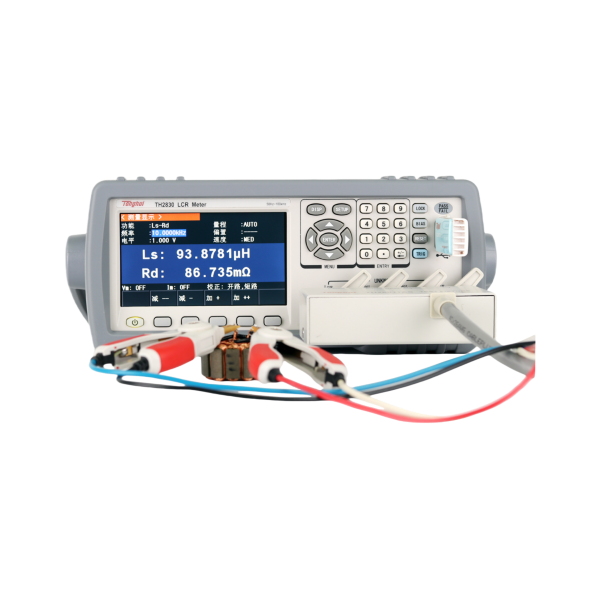

- L-RDC 同时显示
- 201 点列表扫描功能
- 支持 U 盘文件存储，可通过 U 盘升级仪器程序
- 10 档分选、计数功能，PASS / FAIL 指示
- 软电源开关
- 4.3 寸 TFT 液晶显示
- 中英文可选操作界面
- 高性能、小体积、低成本
- 存储空间：内置 40 组设定文件
- USB 扩展：设定文件，CSV 格式记录，GIF 图像
