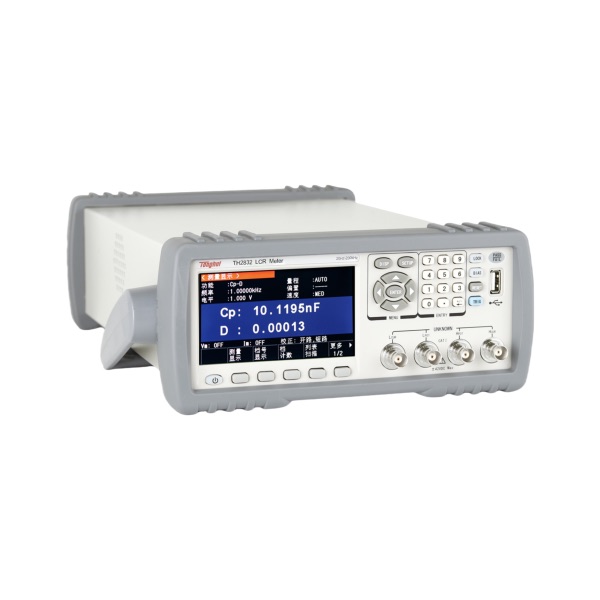

同惠TH2832 精密LCR数字电桥

型　　号：TH2832

名　　称：同惠TH2832 精密LCR数字电桥

品　　牌：同惠(Tonghui)

分　　类：元器件参数测试 > LCR测试仪

描　　述：

TH2832 是新一代低预算成本、高性能紧凑型 LCR 数字电桥，采用最新工艺和高密度电路设计，浓缩大型LCR测试仪的精华、紧凑、小巧。取消传统机械电源开关，采用软件控制电源开关。0.05% 的基本精度和良好的测试稳定性可与高端机型媲美。配备 4.3 寸 LCD 显示屏和全新升级的界面系统，美观大方，操作简便。仪器提供丰富的接口，兼容标准 SCPI 指令，可方便地组成各种测试系统，满足检验、生产、科研的各种需求。

产品介绍

技术参数

产品型号			TH2832
显示			4.3 TFT LCD显示器480×272
读数			6位读数分辨率
基本测量准确度 (详见技术说明书)		LCRZ	0.05%
		DCR	0.1%
测试信号频率			20Hz - 200kHz，步进10mHz
信号源输出阻抗			30Ω、100Ω可选
AC测试信号电平			电压：10mV - 2Vrms，最小分辨率：10mV ，准确度：10%x，设定电压+2mV
			电流：100μA - 20mArms，最小分辨率：0.1mA
RDC测试信号电平			5mV-2V
DC偏置电压源			0V - ±5V最小分辨率：0.5mV, 准确度：1%x设定电压+5mV
			0mA - ±50mA，最小分辨率：0.5μA
测试参数			L、C、R、\|Z\|、D、Q、\|Y\|、G、X、 θd、θr、RDC、Vm、Im，△%
DCR显示范围			0.00001 Ω－999.999MΩ
LCR参数显示范围	\|Z\|,R,X		0.00001Ω - 99.9999MΩ
	\|Y\|, G, B		0.00001μS - 99.9999S
	C		0.00001pF - 9.99999F
	L		0.00001μH - 99.9999kH
	D		0.00001 - 9.99999
	Q		0.00001 - 99999.9
	θ(DEG)		-179.999º ~ 179.999º
	θ(RAD)		-3.14159 ~ 3.14159
	Δ%		-999.999% ~ 999.999%
测量结果显示			测量显示1：测试状态及结果；测量显示2：分选状态及结果
列表扫描			201点，扫描参数：测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流
图形扫描分析			------
测量速度			快速:12.5ms，中速:83ms，慢速:167ms
等效电路			串联, 并联
量程方式			自动, 保持
触发方式			内部, 手动, 外部, 总线
平均次数			1 - 255
清零功能			开路, 短路, 负载
数学运算			直读, ΔABS, Δ%
触发延时时间设定			0 - 999s, 1ms步进
比较器功能			10档分选，BIN1 - BIN9、NG、AUX
			档计数功能
			PASS、FAIL前面板显示
存储器			内部：40组仪器内置测试设定文件 USB存储器：设定文件、GIF图像、CSV数据文件

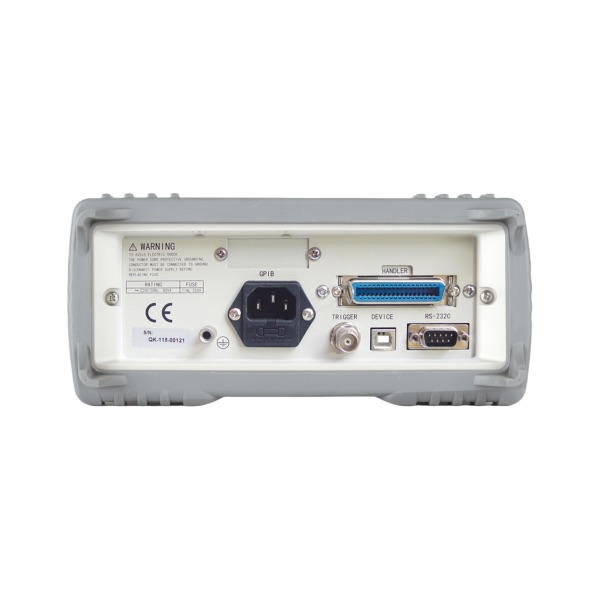

接口	控制接口		HANDLER（TH2832D选配）
	通讯接口		USB HOST、RS232C、RS485(选件)、GPIB(选件)
	存储器接口		USB DEVICE
上架体积（mm）			215(W)x88(H)x335(D)
外形体积（mm）			235(W)x105(H)x360(D)
重量			3.6kg
供电			220/110V

性能特点

测试频率：20Hz-200kHz
基本精度：0.05%
信号源：0-2V / 0-20mA
DC 偏置：±5V/50mA，外部 DCBIAS 偏置最大可达 120A
支持 110V / 220V 两种电源电压 (TH2830 / TH2832)
6 位读数分辨率
L-RDC 同时显示
201 点列表扫描功能
10 档分选、计数功能，PASS / FAIL 指示
软电源开关
4.3 寸 TFT 液晶显示
中英文可选操作界面
高性能、小体积、低成本
存储空间：内置 40 组设定文件
USB 扩展：设定文件，CSV 格式记录，GIF 图像
