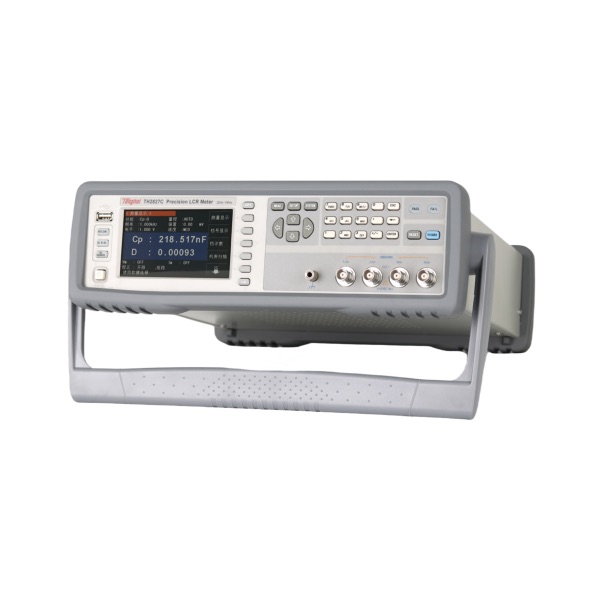

同惠TH2827C 精密LCR数字电桥

型号

TH2827C

显示器

4.3 TFT LCD显示器480×272

测试信号

频率

20Hz-1MHz

最小分辨率

10mHz，4位频率输入

准确度

0.01%

AC 电平

测试信号电压范围

5mV - 2Vrms

电压最小分辨率

100μV，3位输入

准确度测试信号

ALC ON

10% x设定电压   + 2mV

ALC OFF

6% x设定电压   + 2mV

电流范围

100μA - 20mA

电流最小分辨率

1μA，3位输入

准确度

ALC ON

10% x设定电流   + 20μA

ALC OFF

6% x设定电压   + 20μA

DC 偏置电压源

电压   / 电流范围

0V - ±5V / 0mA - ±50mA

分辨率

0.5mV / 5μA

电压准确度

1% x设定电压  + 5mV

ISO ON

用于电感、变压器加偏置测试

AC源内阻

ISO ON

100Ω

ISO OFF

30Ω、50Ω、100Ω可选

DCR源内阻

30Ω、50Ω、100Ω可选

LCR测试参数

|Z|、|Y|、C、L、X、B、R、G、D、Q、θ、DCR、VDC、IDC

测试页面参数显示

一组主、副参数；10点列表扫描

变压器测试参数

L1初级电感、L2次级电感、DCR1(初级，2端), DCR2（次级，2端），M（互感），N，1/N

基本测量准确度

LCR测试参数

0.05%

校准条件

预热时间：≥30分钟；环境温度：23±5°C； 信号电压：0.3Vrms - 1Vrms；清“0”：OPEN、SHORT后；测试电缆长度：0 m

测量时间(≥10   kHz)

快速: 9 ms ， 中速: 67 ms ，慢速: 187 ms，另加显示字符刷新时间

LCR参数显示范围

| Z | , R , X, DCR

0.00001Ω - 99.9999MΩ

|Y|, G, B

0.00001μs - 99.9999s

C

0.00001pF - 9.99999F

L

0.00001μH - 99.9999kH

D

0.00001 - 9.99999

Q

0.00001 - 99999.9

θ (DEG)

-179.999º ~ 179.999º

θ (RAD)

-3.14159 ~ 3.14159

Δ%

-999.999% ~ 999.999%

等效电路

串联,   并联

量程方式

自动,   保持

触发方式

内部,   手动,   外部,   总线

平均次数

1 - 256

校准功能

开路,   短路全频、点频校准，负载校准

数学运算

直读,   ΔABS,   Δ%

延时时间设定

0 - 999, 最小分辨率100us

比较器功能

10档分选，BIN1   - BIN9、NG、AUX

档计数功能

PASS、FAIL前面板LED显示

列表扫描

·201点列表扫描

·可单独对频率、AC电压/电流、 内/外DC偏置电压/电流进行列表扫描测试

·前10个扫描点可单独分选

内部非易失性存储器

40组LCRZ仪器设定文件记忆

外部USB存储器

GIF图像、CSV数据文件、LCRZ仪器设定文件、记忆测试数据USB、存储器直接存储

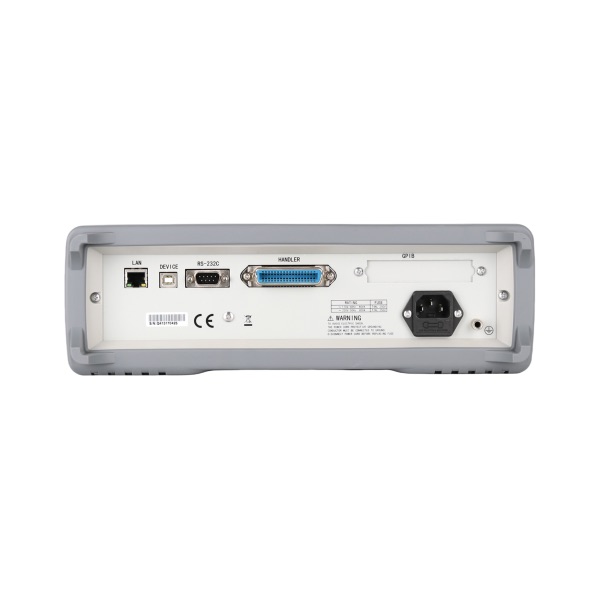

接口

I/O接口

HANDLER，从仪器后面板输出

串行通讯接口

USB、RS232C

并行通讯接口

GPIB接口（选件）

网络接口

LAN

存储器接口

USB HOST（前面板）
