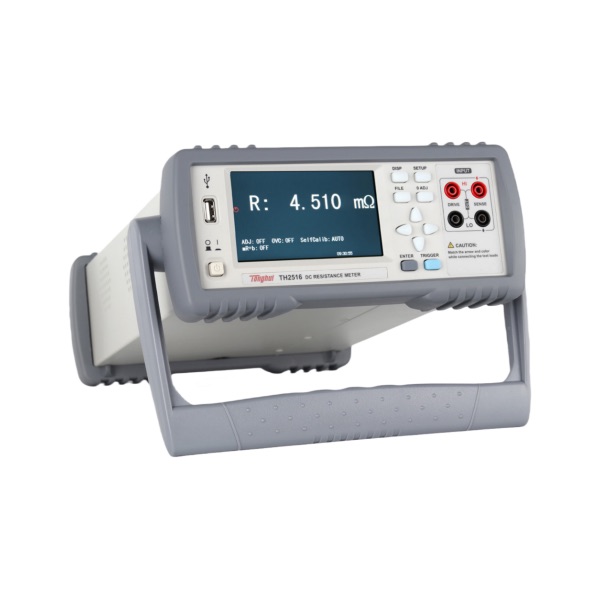

同惠TH2516 直流电阻测试仪
TH2516 直流电阻测试仪采用当前主流的 32bits CPU 和高密度 SMD 贴装工艺，带触摸功能的 24 位色 4.3 英寸彩色液晶屏，界面清爽、操作便捷；0.05% 的最高电阻测量精度及 1uΩ 最小电阻分辨率，其适用于继电器接触电阻、接插件接插电阻、导线电阻、印制板线路及焊孔电阻等；其超高速的测试速度以及通过 handler 接口可以输出3档不同边界的比较结果信号，便于生产线上的自动化操作。
技术参数
|
型号 |
TH2516 |
|||
|
显示器 |
24位色；分辨率为480 X 272的RGB真彩色TFT LCD显示器，带触屏功能 |
|||
|
读数位数 |
4½ 位 |
|||
|
测量范围 |
1μΩ-2MΩ |
|||
|
电阻量程 |
20mΩ |
200mΩ |
2Ω |
|
|
电流 |
1A |
1A |
100mA |
|
|
基本测量准确度 |
0.1% |
0.05% |
0.05% |
|
|
测量功能 |
||||
|
电阻测量时间 |
FAST：10ms；MED：25ms；SLOW1：115ms；SLOW2：455ms |
|||
|
温度测量时间 |
100±10ms |
|||
|
测试端配置 |
四端 |
|||
|
低电压测量 |
开路电压：≤ 40mV ；有效量程：2 Ω，20 Ω，200 Ω，2kΩ |
|||
|
热电势消除 |
✔ |
|||
|
统计功能 |
平均值、最大值、最小值、总标准偏差、采样标准偏差、工程能力指数（分散性Cp、偏向性CpK） |
|||
|
测量设置参数保存 |
30组 |
|||
|
温度测量 |
||||
|
温度测量 |
传感器：PT500 -10.0℃ ~ 99.9℃ 模拟输入：0V ~ 2V 显示：-99℃ ~ 250℃ |
|||
|
其他功能 |
温度补偿功能，温度转换功能 |
|||
|
比较器 |
信号输出 |
HI/IN/LO |
||
|
讯响 |
鸣叫模式：OFF ，IN ，HI/LO |
|||
|
极限设置方式 |
3档，绝对值上/下限，百分比上下限+标称值 |
|||
|
接口配置 |

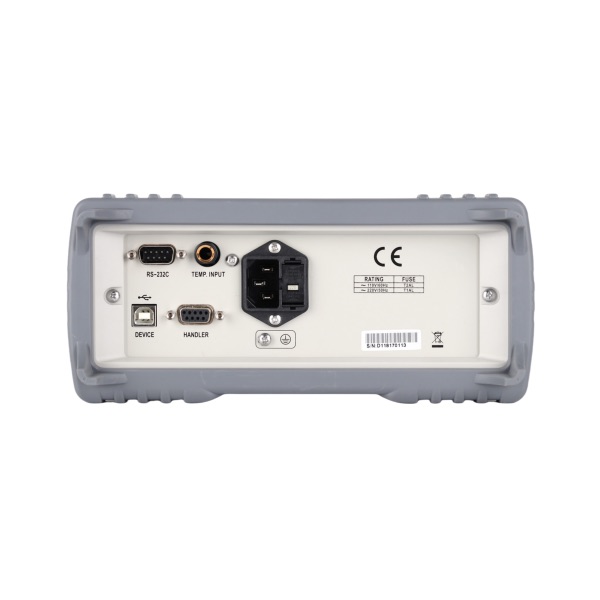

USB DEVICE、USB HOST、RS232、HANDLER |
|||
性能特点
- 电阻范围：1μΩ-2MΩ
- 最高电阻精度：0.05%，电阻分辨率：1μΩ
- 温度基本精度：0.2℃
- 最高采样率约 50 次/秒
- 4.3 寸 24 色彩色触摸液晶屏，480 x 272 分辨率
- R、LPR、T 等多种测试功能组合
- 低电压测试模式，有效保护被测件
- 温度转换功能
- 温度补偿功能
- 失调电压补偿功能（0 VC）
- 用户自校准功能（0 ADJ）
- 统计功能，提供 CpK，Cp 等统计量
- 截屏功能，数据记录功能
- 同时输出 10 档比较结果（超限，合格以及讯响）
- 可通过 USB HOST 自动升级仪器操作软件
- 中英文可选操作界面
- 符合 LXI C 类标准
- Handler 接口用于实现联机操作
