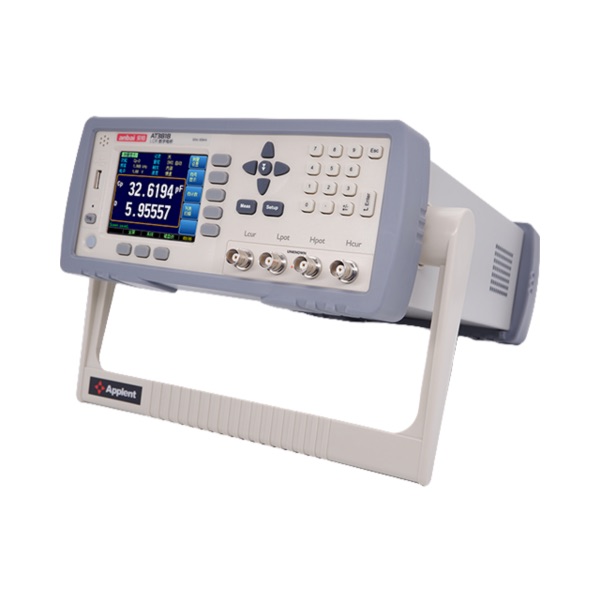

安柏AT3810A 精密LCR数字电桥
AT3810A 采用真彩 TFT-LCD 显示，全中文操作界面 (可配置成英文界面)。采用大字体显示，读数更加直观,用于实验室质量控制，进料检验以及元器件分选，ATAT3810A 为 10Hz～20kHz 连续频点，分辨率为 0.001Hz。测试信号电平 0.01Vrms～2.00Vrms（10mV 步进），相对于 AT28 系列增加了 DCR 测量以及内部直流偏压 (DC BIAS，±2.5V)。
产品规格
|
型号 |
AT3810A |
|
测量参数 |
Cs-Rs,Cs-D,Cp-Rp,Cp-D,Lp-Rp,Lp-Q,Ls-Rs,Ls-Q,R-X,Z-θrad,Z-θdeg DCR |
|
基本准确度 |
慢速/中速：0.05%；快速：0.1% |
|
测试频率 |
10Hz～20kHz（分辨率 0.001Hz） |
|
测试量程 |
自动、手动和标称量程，9量程 |
|
测试速度 |
40 次/秒, 10 次/秒, 3 次/秒 |
|
显示范围 |
L: 0.00001μH-9999.99H C: 0.00001pF – 9999.99μF R,X,Z: 0.00001Ω - 99.9999MΩ D, 0.00001 – 9.99999 Q: 0.00001 – 99999.9 Δ%: -999999% - 999999% θ(deg): -179.999° -179.999° θ(rad):-3.14159 – 3.14159 DCR: 0.00001Ω ~ 99.9999MΩ |
|
输出阻抗 |
30Ω，50Ω 和100Ω |
|
监视参数 |
Z, D, Q, θr, θd, R, X, G, B, Y, Vac, Iac, Δ, Δ% |
|
读数 |
所有参数全6位：999999 |
|
等效方式 |
串联和并联等效 |
|
信号电平 |
10.00mV~2.00V AC (支持恒电平) 100.0μA~20.00mA AC (支持恒电平) |
|
直流偏置 |
-2.5V~+2.5V (0.5%+0.005V) |
|
平均次数 |
1~256 |
|
触发方式 |
内部、手动、外部和远程 |
|
触发延时 |
0.01ms~60s |
|
比较器 |
14档分选，10组合格档，1组不合格档， 1组副参数不合格档 档计数功能：档计数999999 |
|
列表扫描 |
10步（频率、电压和电流） |
|
比较方式 |
顺序/绝对偏差/相对偏差 |
|
校准 |
开路清零、短路清零（扫频和点频) |
|
文件 |
内部存储10个文件 外部USB存储10个文件 |
|
数据记录 |
9999 组文件（.csv) |
|
讯响功能 |
关/合格/不合格 |
|

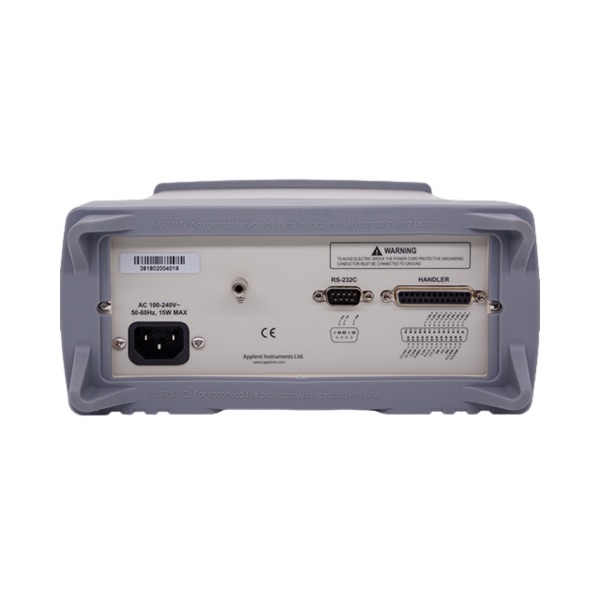

接口 |
RS232/RS485/USB/HANDLER/GPIB(可选) |
|
通讯协议 |
SCPI/Modbus |
|
其它功能 |
自动LCZ |
|
电源要求 |
AC 100V-240V, 50Hz-60Hz 20W MAX |
|
尺寸与重量 |
264 (宽)x107(高)x350 (深) 净重3kg |
主要特点
- 真彩 16M 色，TFT-LCD 显示
- 储存 999 个 LCD 画面档案，触发延迟，自动准位控制 (ALC)
- 校正功能：全量程程开路和短路扫频清零，三组用户点频校准
- 多频测试：支持 10 个频率扫描测试
- 多电平测试：支持 10 个电平扫描测试
- 10 组文件管理，可完全存储仪器状态，列表扫描设置和比较器设置
- 增强型比较器（分选）功能：可编程的 P1~P9 九档分选，主参数 HI，IN，LO 显示和输出，NG，AUX，SREJ，IDX，EOM 等显示及输出
- 绝对偏差（ABS）比较方式、相对偏差（PER）和顺序（SEQ）比较方式
- 可开关的附属档（AUX）分选
- 可编程 1～200 次平均次数，提供稳定性
- 自定义分选结果讯响
- 内置 RS232C 接口和 Handler 接口
- 1000V 超强冲击保护
应用范围
- 基础元件和材料测量：电感器、磁芯、电容器、电阻器、变压器等
- 元器件入料检测
- 电容器分选检测
- 用于实验室质量控制、进料检验以及元器件分选
