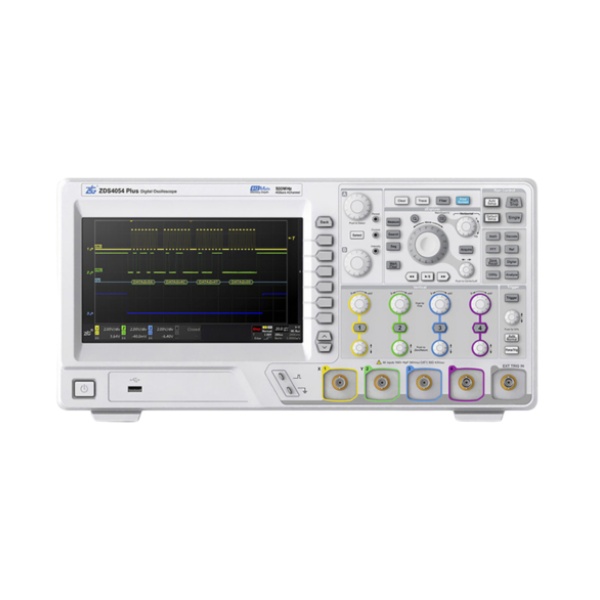

致远ZDS4000系列 数据挖掘型示波器
捕获 512M 海量的波形大数据,配合深层次数据挖掘能力,基于全触屏和流畅的操作体验,以一种全新的分析方式定位问题，这就是 ZDS4000 系列数据挖掘型示波器！
型号概述
|
型号 |
模拟带宽 |
通道 |
采样率 |
存储深度 |
波形刷新率 |
协议解码 |
FFT点数 |
测量统计项 |
FIR滤波器 |
|
ZDS4054 Plus |
500MHz |
4 |
4G |
512Mpts |
>1Mwfms/s |
41种 |
4M |
54种 |
有 |
|
ZDS4034 Plus |
350MHz |
4 |
4G |
512Mpts |
>1Mwfms/s |
41种 |
4M |
54种 |
有 |
|
ZDS4024 Plus |
200MHz |
4 |
4G |
512Mpts |
>1Mwfms/s |
41种 |
4M |
54种 |
有 |
功能特点
- 时序分析
ZDS4000 系列示波器免费标配时序分析功能，支持自定义参数配置对 I2C、I2S、SPI、MIPI-RFFE、CAN、Reset、Switch 进行分析处理。自动分析多个波形中最差情况是否满足标准，可直接筛选某个特定节点并直接生成附带截图的报告。
- 环路测试
致远电子 ZDS4000 系列示波器支持环路测试分析软件。相对于几十万的专业环路分析仪器，内嵌的环路测试分析软件不仅有完善的环路测试方法和精准的测量精度， 并且对测试操作和用户体验进行了创新性地设计。
- 电源分析
开关电源的质量直接影响到产品的技术性能以及其安全性和可靠性。电源测试项目多，计算量大，统计繁琐等问题一直困扰着工程师们，为了解决这些问题，致远电子在示波器中增加开关损耗、SOA、电感测试等电源分析功能。如在电感测试功能中可直接对电感、有功功率等项目进行计算，方便工程师快速、准确地测试电源产品。
