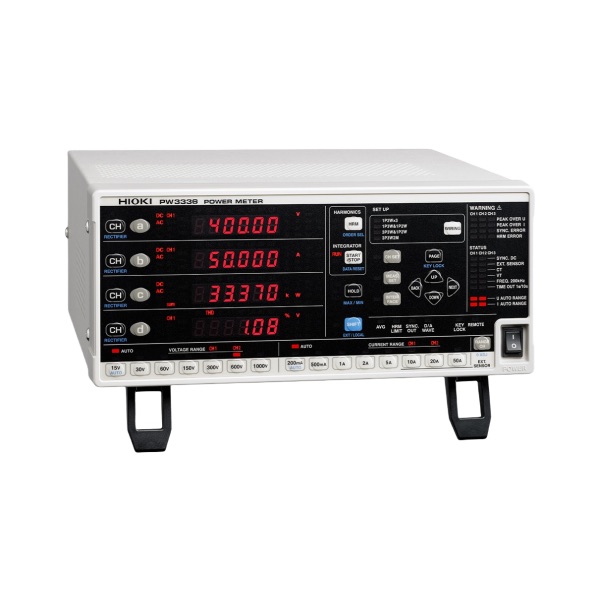

日置PW3336 功率计

型号

PW3336

测量线路

单相2线、单相3线、三相3线(每个接线均可设置电压/电流量程)

测量项目

电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、效率、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有效功率、电压纹波率、电流纹波率

谐波相关项目

同步频率范围：10Hz～640Hz，分析次数：最多50次

谐波电压有效值，谐波电流有效值，谐波有功功率，总谐波电压畸变率，总谐波电流畸变率，基波电压，基波电流，基波有功功率，基波视在功率，基波无功功率，基波功率因数(位移功率因数)，基波电压电流相位差，通道间电压基波相位差，通道间电流基波相位差，谐波电压含有率，谐波电流含有率，谐波有功功率含有率 (仅限通过专用软件获取数据：谐波电压相位角，谐波电流相位角、谐波电压电流相位差)

测量量程^*1

[电压] AC/DC 0.15V～1000V

[电流] AC/DC 2 mA～65A

AC/DC电流传感器使用：AC/DC 4 A～2000 A (CT6877A、代表精度 ±0.348%)

AC电流传感器使用：AC 10 A～5000 A (CT9667-01、代表精度 ±2.6%)

*1：使用电流传感器时，最小最大电流值和精度根据其规格而定

累积测量

(累积：10000小时以下)

[电流] 6位显示 (0.00000 mAh～，极性分类和综合值)

[有功功率] 6位显示 (0.00000 mWh～, 极性分类和综合值)

输入电阻(50/60 Hz)

电压：2 MΩ，电流：1 mΩ以下 (直接输入)

基本精度

(有功功率)

±0.1% rdg. ±0.1% f.s. (DC)

±0.1% rdg. ±0.05% f.s. (45 Hz ~ 66 Hz, 输入< 50% f.s.时)

±0.15% rdg. (45 Hz ~ 66 Hz, 50% f.s. ≤ 输入时)

显示更新率

约5次/s～20s (根据平均次数的设置而变化)

频率特性

DC，0.1Hz～100kHz

D/A输出

仅限-02/-03

16ch (从下面选择输出项目)，电平输出DC ±2 V，波形输出1 V f.s. 电平输出/波形输出(电压/电流/有功功率)，电平输出(视在功率/无功功率/功率因数等)，高速有功功率电平输出

功能

[整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND

自动量程，平均值，VT·CT设置，同步控制，MAX/MIN等

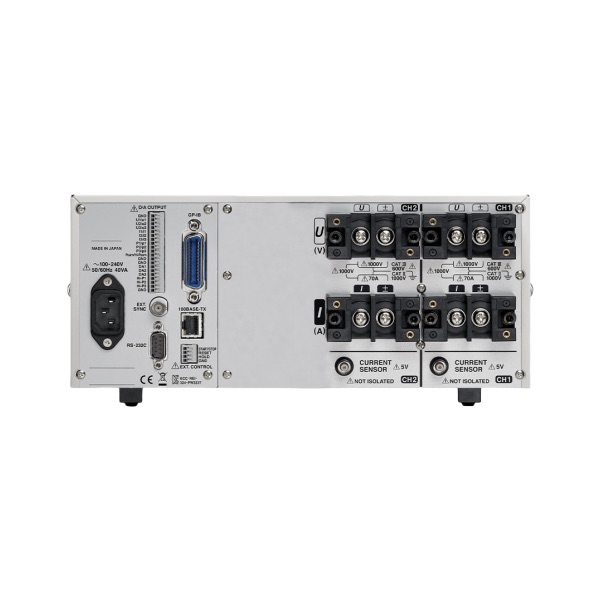

接口

标配RS-232C/LAN，支持GP-IB(仅限-01、-03)

电源

AC 100 V～240 V, 50/60 Hz, 40 VA

体积及重量

305W × 132H × 256D mm, 5.2 kg

附件

使用说明书×1，测量指南×1，电源线×1
