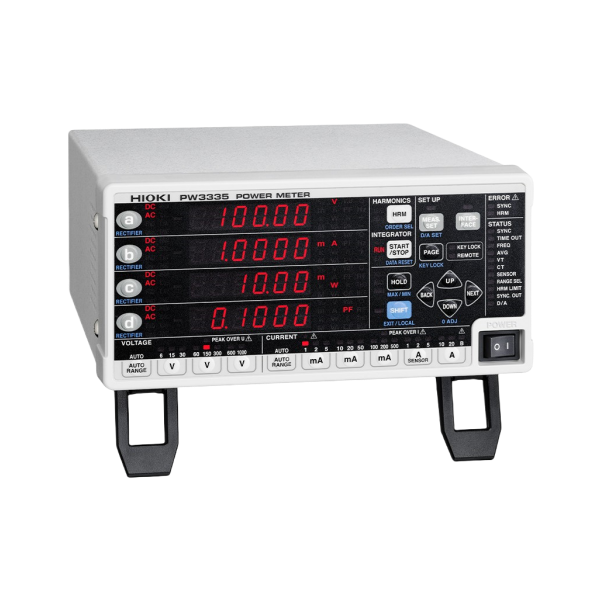

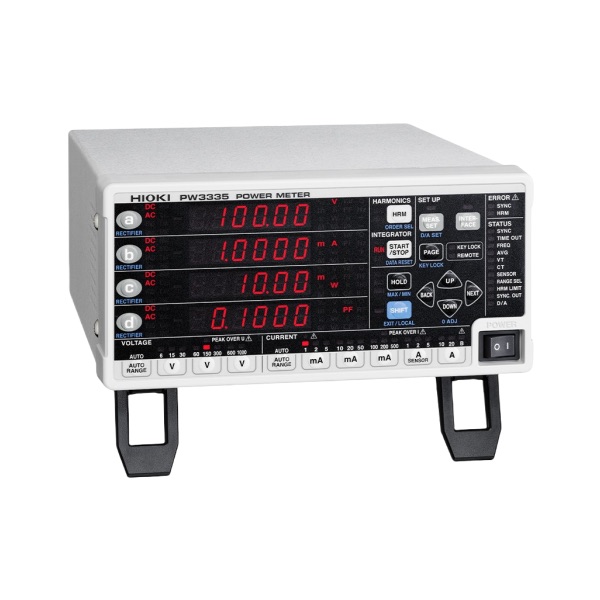

日置PW3335 功率计

型号

PW3335

测量线数

单相2线

测量项目

电压、电流、有功功率、视在功率、无功功率、功率因数、相位角、频率、最大电流比、电流累积、有功功率累积、累积时间、电压波形峰值、电流波形峰值、电压波峰因数、电流波峰因数、时间平均电流、时间平均有功功率、电压纹波率、电流纹波率

谐波相关项目

同步频率范围10 Hz～640 Hz，分析次数：最大50次

谐波电压真有效值、谐波电流真有效值、谐波有功功率、综合谐波电压畸变率、总谐波电流畸变率、基波电压、基波电流、基波有功功率、基波视在功率、基波无功功率、基波功率因数（位移功率因数）、基波电压电流相位差、谐波电压含量、谐波电流含量、谐波有功功率含量

（仅通过专用软件获得数据：谐波电压相位角、谐波电流相位角、谐波电压电流相位差）

测量量程

[电压] AC/DC 6 V～1000 V，8档量程

[电流] AC/DC 1 mA～20 A，14档量程

[功率] 6.0000 mW～20.000 kW (根据电压·电流量程的组合而定)

累积测量

(累积：10000小时以下)

固定量程累积/自动量程累积可切换

[电流]6位显示（0.00000 mAh～，不同极性和综合值）

[有功功率]6位显示（0.00000 mWh～，不同极性和综合值）

输入电阻(50/60 Hz)

电压：2 MΩ，电流：520 mΩ以下 (1 mA～100 mA量程)，15 mΩ以下 (200 mA～20 A量程)

基本精度

(有功功率)

±0.1% rdg. ±0.1% f.s. (DC)

±0.1% rdg. ±0.05% f.s. (45 Hz to 66 Hz, at Input < 50% f.s.)

±0.15% rdg. (45 Hz to 66 Hz, at 50% f.s. ≤ Input)

显示更新率

约5次/s~20s（根据平均次数的设置而变化）

频率特性

DC，0.1Hz～100kHz

D/A输出

仅限-02/-04机型

7ch（从以下中选择输出项目）、电平输出DC ±2 Vf.s.或5 V f.s.，波形输出1 V f.s.电平输出/波形输出（电压/电流/有功功率），电平输出（实在功率/无功功率/功率因数等），高速电平输出（电压/电流/有功功率）

功能

[整流方式切换] AC+DC, AC+DC Umn, AC, DC, FND

自动量程、平均值、VT·CT设置、同步控制、MAX/MIN等

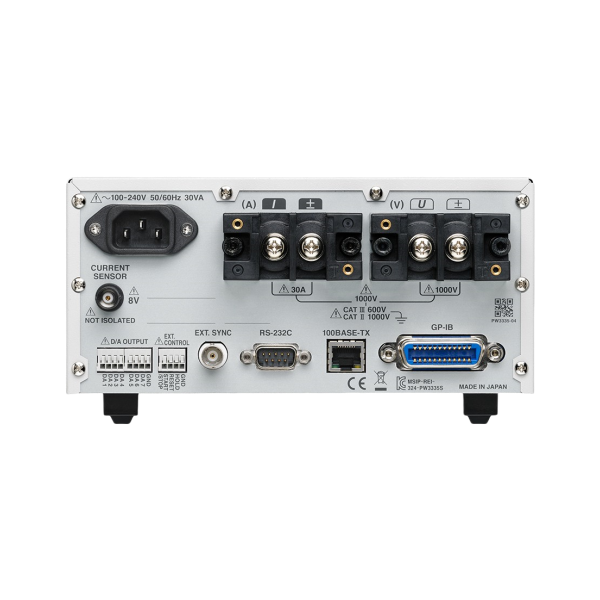

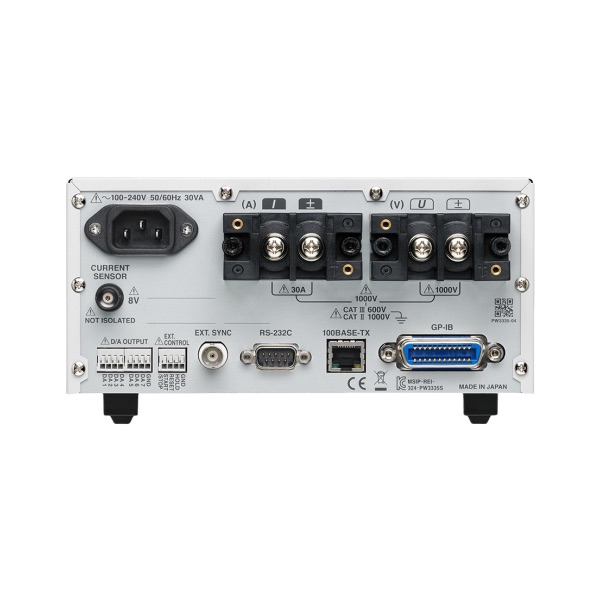

接口

标配LAN，RS-232C (除-01外), GP-IB (仅限-01，-04机型)

电源

AC 100～240 V, 50/60 Hz,30 VA

体积及重量

210W × 100H × 245D mm, 3 kg

附件

使用说明书×1，电源线 ×1,电压·电流输入端口用安全护套 ×2
