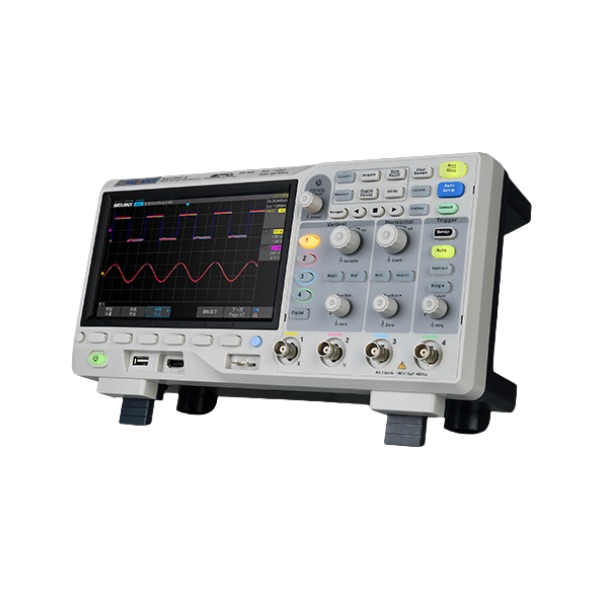

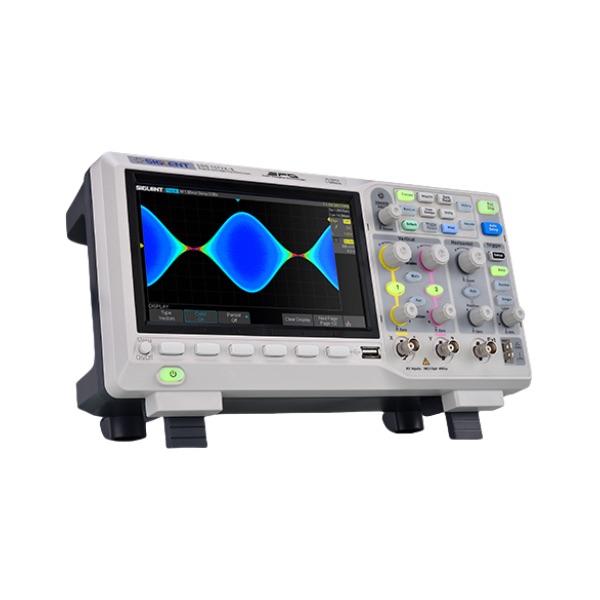

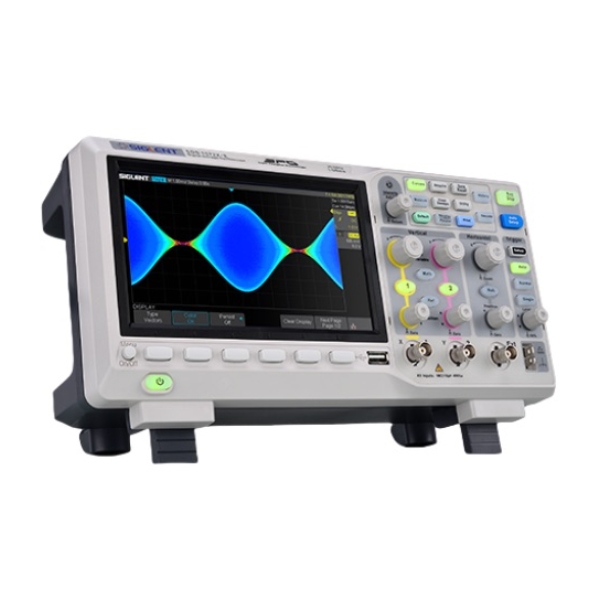

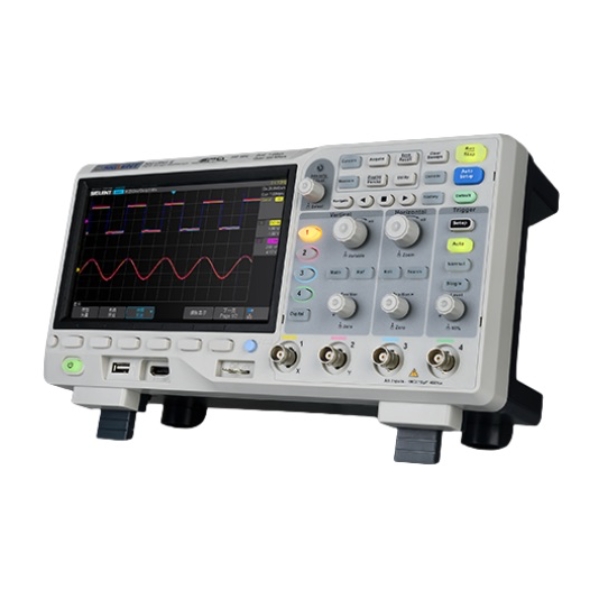

鼎阳SDS1000X-E系列 超级荧光示波器
SDS1000X-E 系列超级荧光示波器，拥有 2 通道和 4 通道两个系列，包括 70M、100MHz 和 200MHz 带宽机型；2 通道系列采用 1 片 1GSa/s ADC 芯片，4通道系列采用 2 片1GSa/s ADC 芯片；通道全部开启时，每通道采样率500MSa/s，存储深度 7Mpts；通道交织时，采样率 1GSa/s，存储深度达14Mpts。
产品型号
|
型号 |
模拟带宽 |
通道数 |
最高实时采样率 |
最高波形捕获率 |
最大存储深度 |
|
SDS1204X-E |
200 MHz |
4 |
1 GSa/s |
400,000 wfm/s |
14 Mpts |
|
SDS1202X-E |
200 MHz |
2 + EXT |
1 GSa/s |
400,000 wfm/s |
14 Mpts |
|
SDS1104X-E |
100 MHz |
4 |
1 GSa/s |
400,000 wfm/s |
14 Mpts |
|
SDS1102X-E |
100 MHz |
2 + EXT |
1 GSa/s |
400,000 wfm/s |
14 Mpts |
|
SDS1074X-E |
70MHz |
4 |
1 GSa/s |
400,000 wfm/s |
14 Mpts |
|
SDS1072X-E |
70MHz |
2 + EXT |
1 GSa/s |
400,000 wfm/s |
14 Mpts |
主要特性
- 2/4 通道，1 GSa/s 采样率
- 70 MHz / 100 MHz / 200 MHz 带宽
- 1 M 点 FFT 分析
- 14 M 全采样点测量运算
- 标配 I2C / SPI / UART / CAN / LIN 串行触发和解码
- 选配 MSO，16 路数字通道
