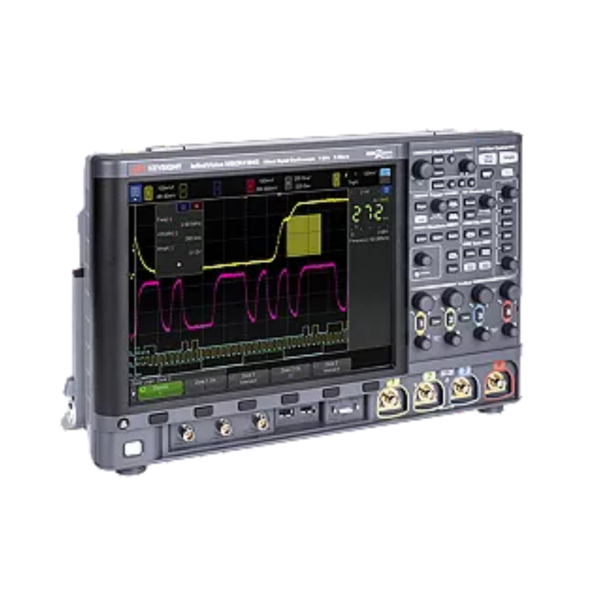

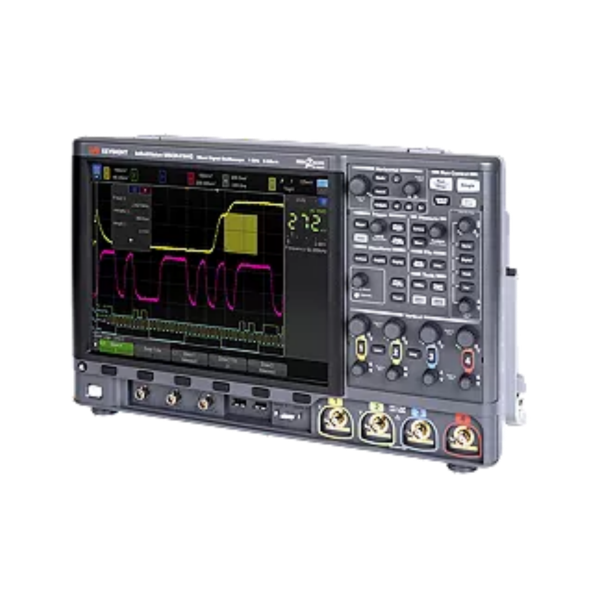

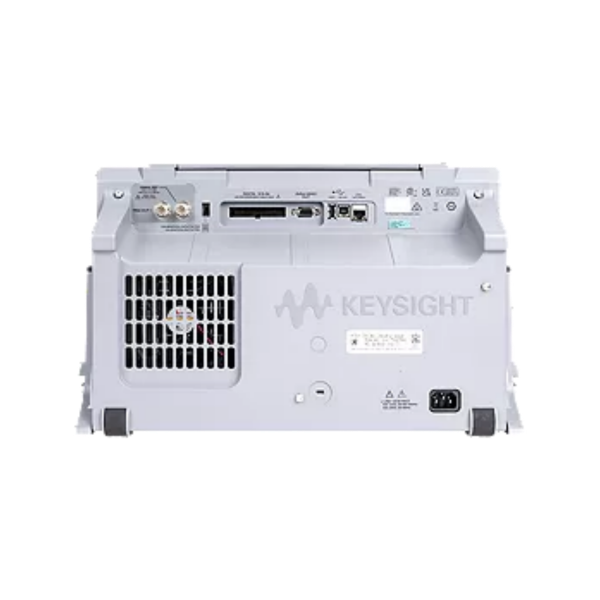

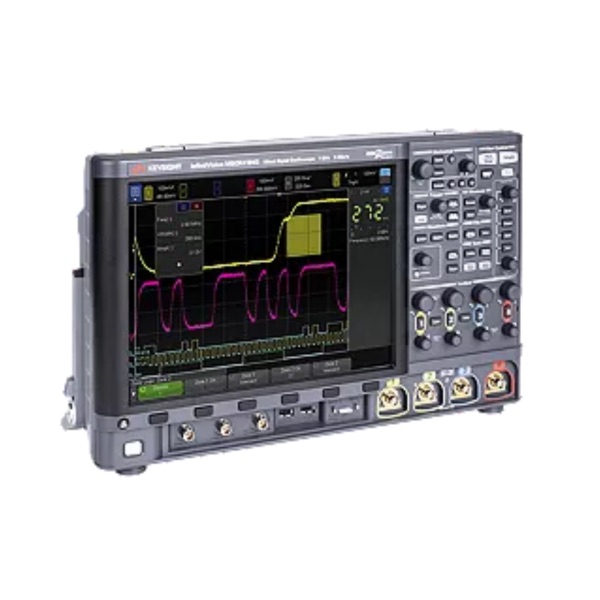

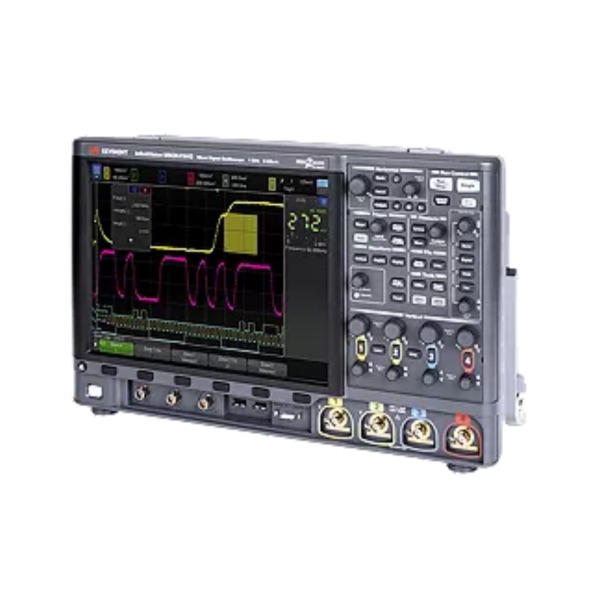

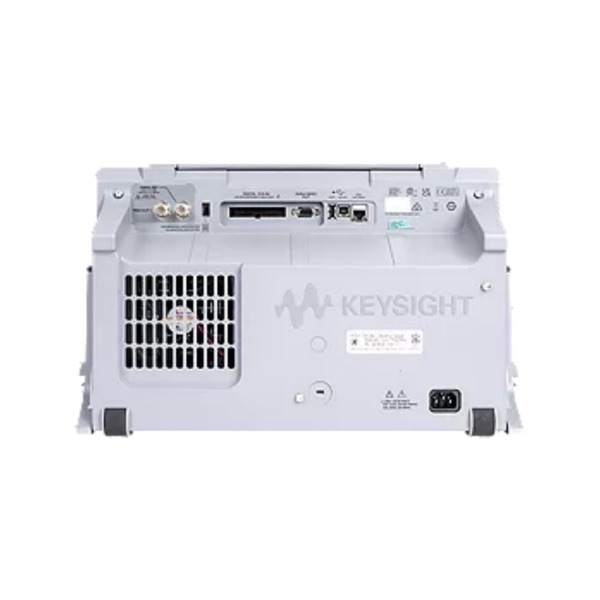

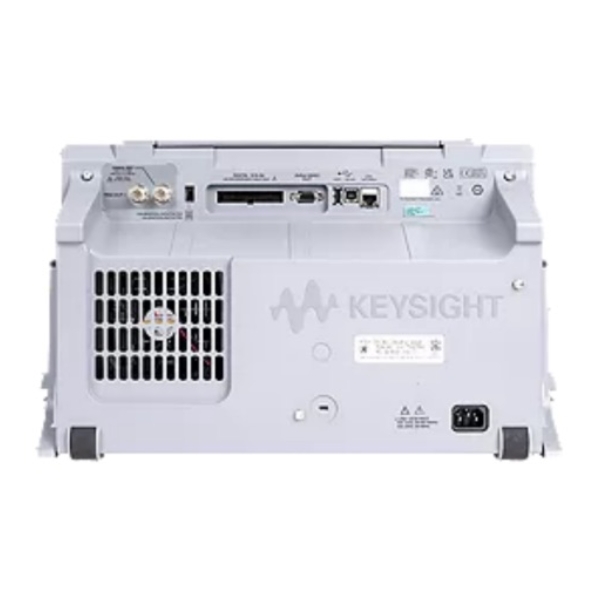

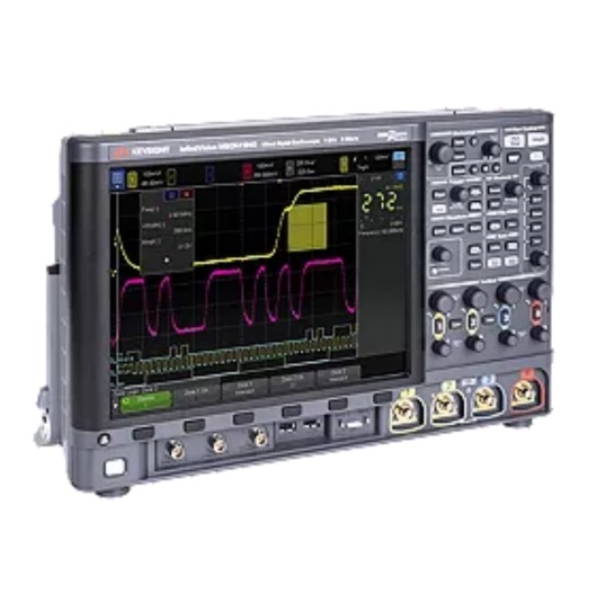

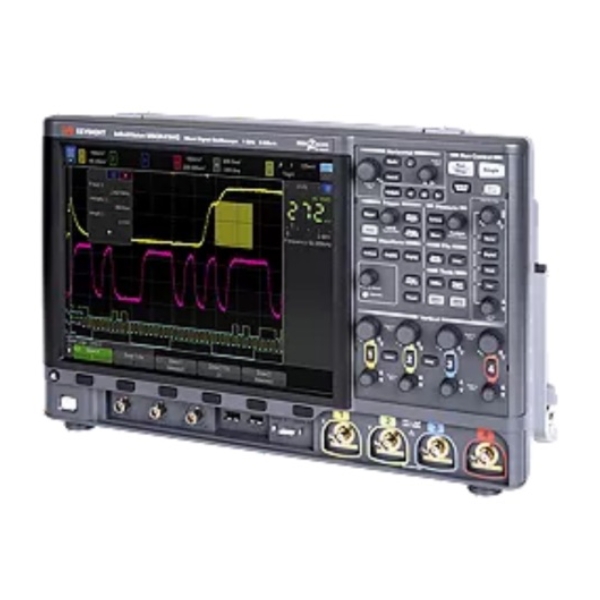

Keysight InfiniiVision 4000G X 系列 示波器
Keysight 4000G X 系列示波器具有先进的性能、直观的可用性和多功能，使您能够捕捉到其他示波器无法捕捉到的难以捉摸的故障和异常。提供每秒100万的波形更新率，无论您使用哪种测量、功能或时基设置，我们的波形更新速度都不会减慢。
型号概述
|
型号 |
带宽 |
带宽升级 |
模拟通道 |
数字通道 |
最大采样率 |
最大存储器深度 |
显示屏尺寸 |
|
DSOX4022G |
200MHz |
350 MHz 500 MHz 1.0 GHz 1.5 GHz |
2 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4022G |
200MHz |
350 MHz 500 MHz 1.0 GHz 1.5 GHz |
2 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4024G |
200MHz |
350 MHz 500 MHz 1.0 GHz 1.5 GHz |
4 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4024G |
200MHz |
350 MHz 500 MHz 1.0 GHz 1.5 GHz |
4 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4032G |
300MHz |
500 MHz 1.0 GHz 1.5 GHz |
2 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4032G |
300MHz |
500 MHz 1.0 GHz 1.5 GHz |
2 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4034G |
300MHz |
500 MHz 1.0 GHz 1.5 GHz |
4 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4034G |
300MHz |
500 MHz 1.0 GHz 1.5 GHz |
4 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4052G |
500MHz |
1.0 GHz 1.5 GHz |
2 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4052G |
500MHz |
1.0 GHz 1.5 GHz |
2 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4054G |
500MHz |
1.0 GHz 1.5 GHz |
4 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4054G |
500MHz |
1.0 GHz 1.5 GHz |
4 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4104G |
1GHz |
1.5 GHz |
4 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4104G |
1GHz |
1.5 GHz |
4 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
DSOX4154G |
1.5GHz |
Not Available |
4 channels |
无 |
5 Gsa/s |
4 Mpts |
12.1-inch |
|
MSOX4154G |
1.5GHz |
Not Available |
4 channels |
16 channels |
5 Gsa/s |
4 Mpts |
12.1-inch |
主要特点
- 实现 200 MHz 到 1.5 GHz 的带宽
- 使用标准嵌入式分析应用软件更容易调试
- 使用直方图和频率响应分析等标准高级功能获取和分析可靠的测量值
- 通过区域触发在几秒钟内隔离信号——只需用手指在屏幕上画一个方框
- 使用 12.1 英寸大触摸屏启用的直观用户界面，测试速度更快
- 使用基于硬件的串行分析选项更快地解码串行总线
