ZLG 车载单双通道CAN(FD)-bus数据记录仪
广州致远电子股份有限公司推出的CAN(FD)DTU系列车载CAN(FD)-bus数据记录仪，集成了1-2路符合ISO11898标准的独立CAN(FD)-bus通道，标配存储介质为64G高速SD卡或者16G板载存储，可以长时间记录CAN FD和CAN2.0A/B格式的报文信息(依型号而定)。使用ZCANConfigTool/CANDTU配置工具，可以将存储方式配置为长时间记录、条件记录、预触发记录和定时记录等多种记录模式，数据可直接记录或工具转换为blf、crf、asc、csv等九种格式文件，兼容主流分析软件ZXDoc/ZCANPRO，为后期深入分析提供极大便利。
CANFDDTU系列选型表
|
型号 |
CANFDDTU-200UWGR |
CANFDDTU-200UWG |
CANFDDTU-200UR |
|
产品图 |
|
|
|
|
国产主控芯片 |
✔︎ |
✔︎ |
✔︎ |
|
PC接口 |
USB2.0（480Mbps） |
USB2.0（481Mbps） |
USB2.0（482Mbps） |
|
CAN FD路数 |
2路 |
2路 |
2路 |
|
CAN FD接口形式 |
DB9 |
DB9 |
DB9 |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
|
CAN FD数据段加速波特率 |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
|
接收数据流量 |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
|
120欧终端电阻 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
|
LIN路数 |
1路 |
1路 |
1路 |
|
数字量输入 |
1路 |
1路 |
1路 |
|
数字量输出 |
1路 |
1路 |
1路 |
|
SD卡类型 |
Class10 |
- |
Class10 |
|
标配存储卡 |
64GB |
- |
64GB |
|
最高存储卡 |
256GB |
- |
256GB |
|
4G数据上云 |
支持 |
支持 |
- |
|
WiFi数据上云 |
- |
- |
支持 |
|
北斗/GPS定位 |
支持 |
支持 |
- |
|
RTC实时时钟 |
支持 |
支持 |
支持 |
|
工业级 |
-40~85℃（不含SD卡） 2500VDC 电气隔离 |
||
|
供电电压 |
DC 9~48V |
DC 9~48V |
DC 9~48V |
|
外壳 |
金属 |
||
|
体积 |
155.5mm×85.3mm×27mm |
||
CANDTU系列选型表
|
型号 |

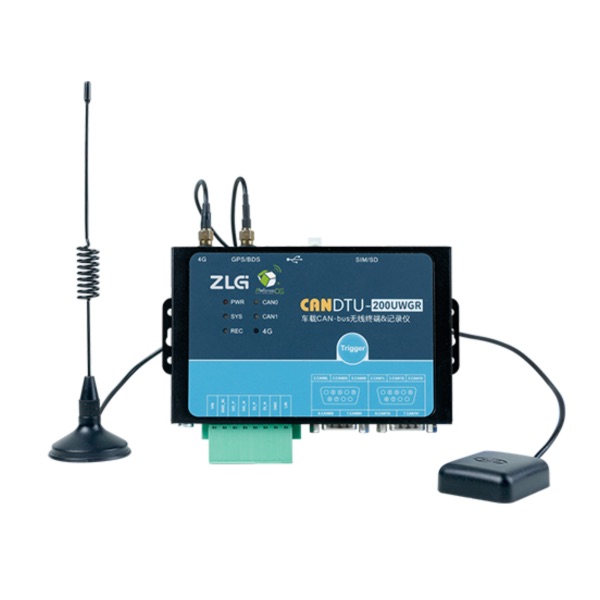

CANDTU-200UWGR |
CANDTU-200UWG |
CANDTU-200UR |
CANDTU-100UR |

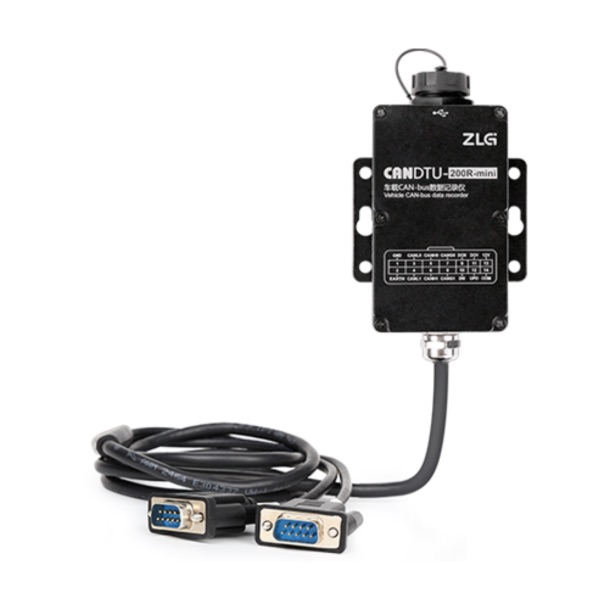

CANDTU-200R-mini |
CANDTU-100R-mini |
|
产品图 |
|
|
|
|
|
|
|
PC接口 |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
USB2.0（480Mbps） |
|
CAN路数 |
2路 |
2路 |
2路 |
1路 |
2路 |
1路 |
|
CAN接口形式 |
DB9 |
DB9 |
DB9 |
DB9 |
DB9 |
DB9 |
|
CAN仲裁段波特率 |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
|
接收数据流量 |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
|
120欧终端电阻 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
|
LIN路数 |
1路 |
1路 |
1路 |
- |
- |
- |
|
数字量输入 |
1路 |
1路 |
1路 |
- |
1路 |
- |
|
数字量输出 |
1路 |
1路 |
1路 |
- |
2路 |
- |
|
SD卡类型 |
Class10 |
- |
Class10 |
Class10 |
- |
- |
|
标配存储卡 |
64GB |
- |
64GB |
32GB |
16GB |
16GB |
|
最高存储卡 |
256GB |
- |
256GB |
256GB |
16GB |
16GB |
|
4G数据上云 |
支持 |
支持 |
- |
- |
- |
- |
|
北斗/GPS定位 |
支持 |
支持 |
- |
- |
- |
- |
|
RTC实时时钟 |
支持 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
工业级 |
-40~85℃（不含SD卡） 2500VDC 电气隔离 |
|||||
|
供电电压 |
DC 7.5~48V |
DC 7.5~48V |
DC 7.5~48V |
DC 7.5~48V |
DC 9~48V |
DC 9~48V |
|
外壳 |
金属 |
|||||
|
体积 |
157mm*85.3mm*31mm |
101mm*83.4mm*41.5mm |
||||
