ZLG PCIeCANFD系列CAN FD接口卡
CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps。

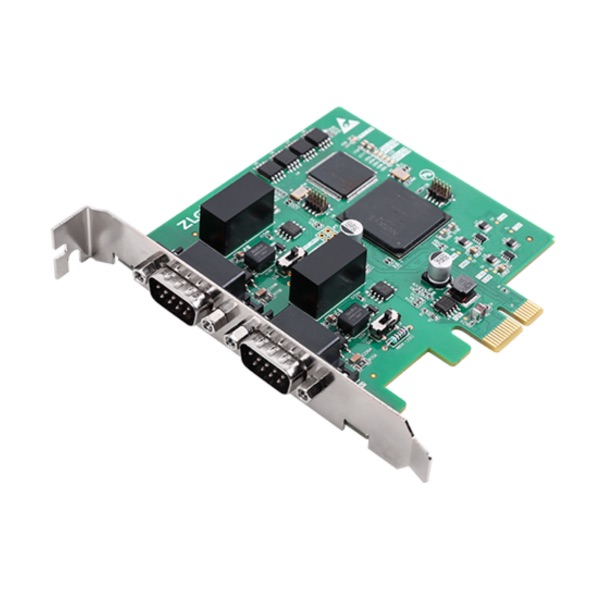

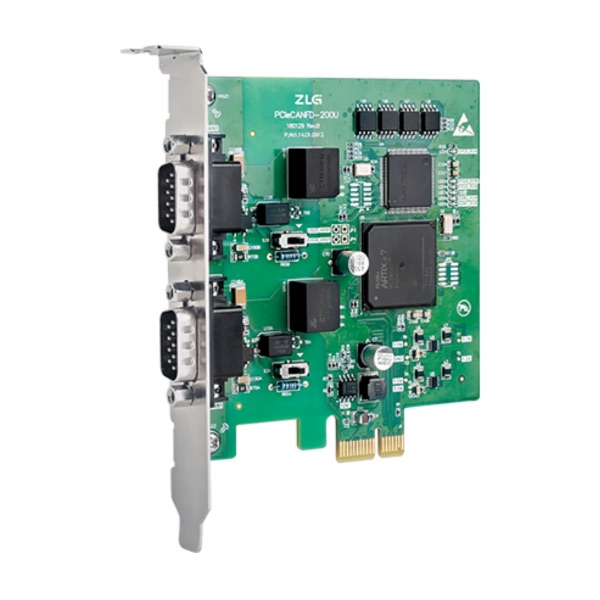

PCIeCANFD系列是广州致远电子股份有限公司开发的高性能CAN FD接口卡。集成2~4路CAN FD接口，支持ISO标准CAN FD与BoschCANFD标准。每个接口具备独立的2500VDC电气隔离保护电路，使接口卡避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。
PC通过PCIExpress x1端口连接PCIeCANFD接口卡，从而能与CAN(FD)网络进行数据收发，构成CAN(FD)-bus控制节点。PCIeCANFD支持Windows和Linux操作系统，提供二次开发函数库，用户可以调用函数库编写软件，是CAN(FD)-bus产品开发、数据分析的强大工具。
快速选型
|
型号 |
PCIeCANFD-400U |
PCIeCANFD-200U |
|

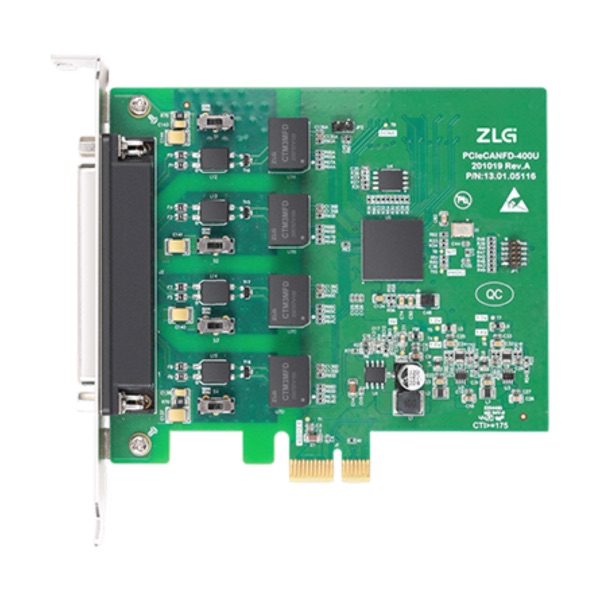

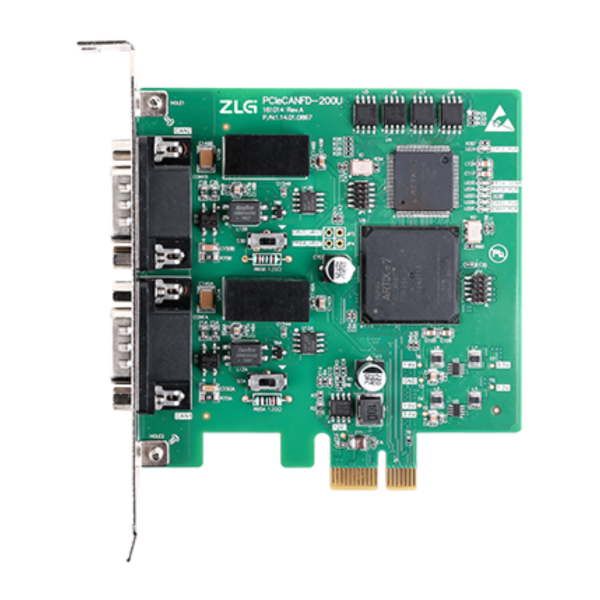

实物图 |
|
|
|
CAN FD路数 |
4路 |
2路 |
|
CAN FD接口形式 |
DB37 |
DB9 |
|
CAN FD标准 |
ISO/Bosch |
ISO/Bosch |
|
CAN FD仲裁ID段波特率 |
5K~1Mbps |
5K~1Mbps |
|
CAN FD数据段加速波特率 |
100K~5Mbps (可在实验室环境下，极限使用到8Mbps) |
100K~5Mbps |
|
CAN FD发送能力*1 |
25700帧/秒（每路） |
25700帧/秒（每路） |
|
CAN FD接收能力*1 |
25700帧/秒（每路） |
25700帧/秒（每路） |
|
CAN FD端120欧姆终端电阻 |
拨码开关 |
拨码开关 |
|
硬件端定时发送 |
支持 |
支持 |
|
硬件端队列发送 |
支持 |
支持 |
|
CANopen与J1939协议分析 |
支持 |
支持 |
|
Windows系统驱动 |
Win7/8/10/11 |
Win7/8/10/11 |
|
Linux系统驱动 |
支持 |
支持 |
|
软件部分功能 |
DBC发送/解析、曲线分析、UDS诊断、ECU刷写、XCP/CCP标定、仿真等 |
|
|
PC接口 |
PCIExpress x1 |
PCIExpress x1 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
|
