ZLG CANFDWIFI-100U 高性能WiFi转CAN FD设备
CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps。
CANFDWIFI-100U是广州致远电子股份有限公司开发的一款WiFi与CAN(FD)-bus的数据转换设备，它内部集成了1路CAN(FD)接口、1路以太网接口以及1路WiFi接口，自带成熟稳定的TCP/IP协议栈，用户利用它可以轻松完成CAN(FD)-bus网络和WiFi网络的互连互通，进一步拓展CAN(FD)-bus网络的范围。
CANFDWIFI-100U为工业级产品，可以工作在-20℃~+70℃的温度范围内。它具有2.4G 、5.8G WLAN接口，符合IEEE 802.11a/b/g/n/ac标准。并且具有一路10M/100M自适应以太网接口，1路CAN(FD)口通信最高波特率为5Mbps，具有TCP Server，TCP Client，UDP等多种工作模式，通过配置软件用户可以灵活的设定相关配置参数。
产品规格
|
型号 |
CANFDWIFI-100U |
|

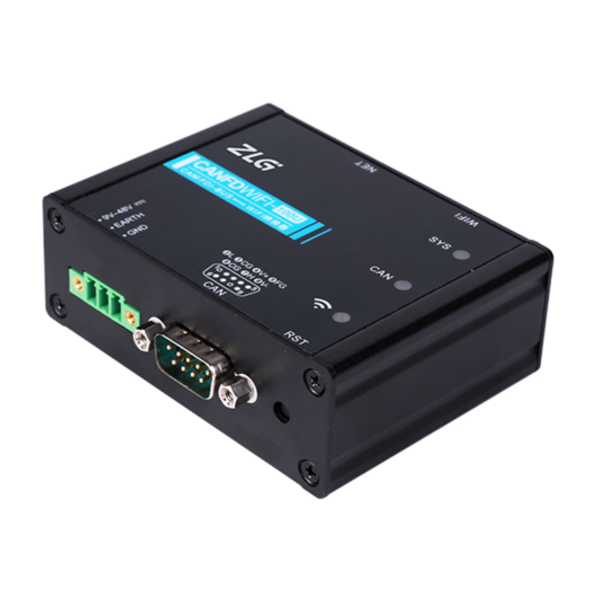

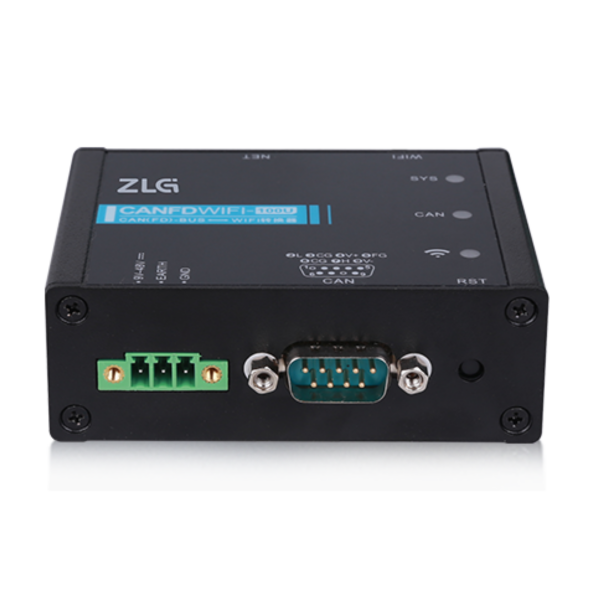

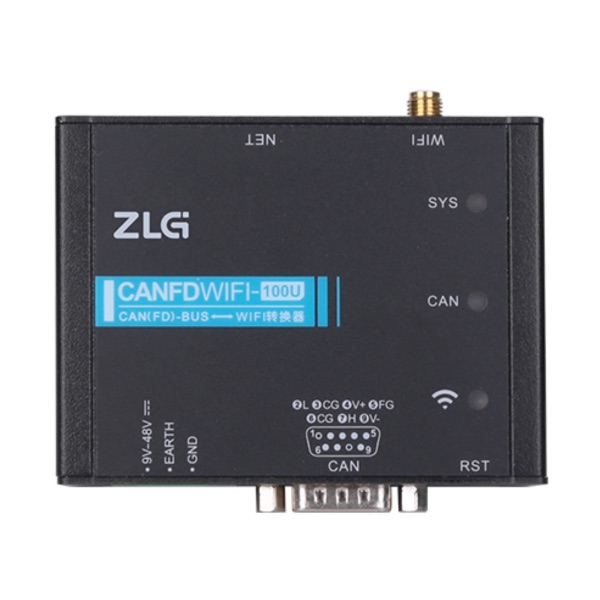

实物图 |
|
|
性能特色 |
高性能工业级系列转换器，适用于各种复杂网络，超高转发速率 |
|
CAN FD路数 |
1路 |
|
CAN FD接口形式 |
DB9端子 |
|
WLAN |
集成2.4G/5.8G WLAN接口，符合IEEE 802.11a/b/g/n标准 |
|
AP热点模式 |
支持 |
|
Station客户端模式 |
支持 |
|
以太网接口 |
1路（与WLAN可以同时使用） |
|
电气隔离 |
✔︎ |
|
工业级 |
✔︎ |
|
数据接收能力 |
6000帧/秒（标准帧加速CANFD） |
|
数据发送能力 |
4000帧/秒（标准帧加速CANFD） |
|
TCP Sever模式 |
支持 |
|
TCP Client模式 |
支持 |
|
UDP模式 |
支持 |
|
TCP最大连接数 |
16 |
|
UDP最大连接数 |
16 |
|
转发延时 |
3ms |
|
CAN口故障通知 |
支持 |
|
功耗 |
低于2W |
|
120欧终端电阻 |
支持 |
|
工作温度 |
-20℃~+70℃ |
|
存储温度 |
-20℃~+70℃ |
|
物理尺寸 |
120.4mm*97mm*31.4mm |
|
是否可提供定制 |
欢迎 |
配件选型
|

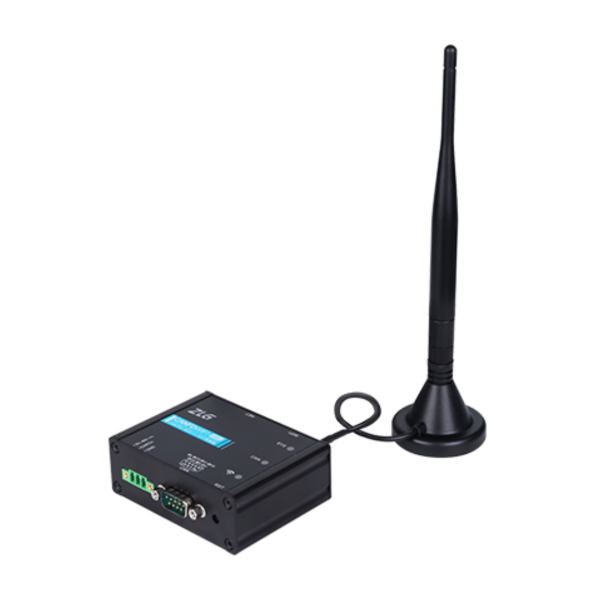

天线类型 |
全向天线 |
全向天线 |
定向天线 |
|
型号 |
TQX-2400B-5B (标配) |
TQJ-2400AH10 (需自行购买) |
TDJ-2400BF18 (需自行购买) |
|
频率范围（MHz） |
2400-2500 |
2400-2483 |
2400-2500 |
|
带宽（MHz） |
83 |
83 |
100 |
|
增益 |
5 |
10 |
18 |
|
水平面波瓣宽度（°） |
- |
- |
20 |
|
垂直面波瓣宽度（°） |
10.5 |
10.5 |
20 |
|
电压驻波比 |
1：1.5 |
≦1.5 |
≦1.5 |
|
前后比 |
- |
- |
≧28 |
|
标称阻抗（Ω） |
50 |
50 |
50 |
|
极化方式 |
垂直 |
垂直 |
垂直 |
|
最大功率（mW） |
20 |
50 |
100 |
|
无线通信距离（m） |
40 |
80 |
320 |
|
规格（mm） |
115 |
1200 |
305*305*25 |
|
抗风强度（m/s） |
60 |
60 |
60 |
|
接头型号 |
SMA接头 |
N座（内螺纹公头） |
N座（内螺纹公头） |
|
支撑杆直径（mm） |
Φ6~10 |
Φ30~50 |
Φ30~50 |
