ZLG 车载多通道CAN FD-bus数据记录仪
广州致远电子股份有限公司推出的车载多通道CAN FD-bus数据记录仪，集成4~24路独立CAN FD-bus通道，以及多路车载以太网和LIN总线通道，满足多总线测试需求。数据支持本地存储和4G上云两种模式，搭配ZCANConfigTool/CANDTU配置工具，可以将存储方式配置为长时间记录、条件记录、预触发记录和定时记录等多种记录模式，数据可直接记录或工具转换为blf、crf、asc、csv等九种格式文件，兼容主流分析软件ZXDoc/ZCANPRO，为后期深入分析提供极大便利。
快速选型
|
型号 |
CANFDDTU-800EWGR |
CANFDDTU-600EWGR |
CANFDDTU-400EWGR |
CANFDDTU-400ER |
|

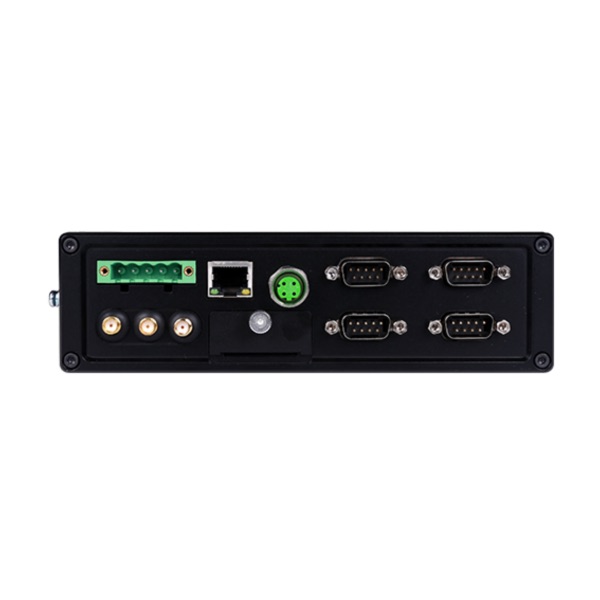

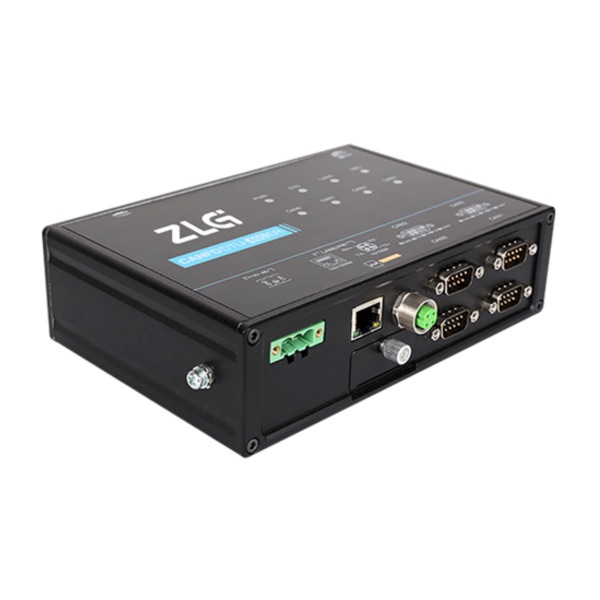

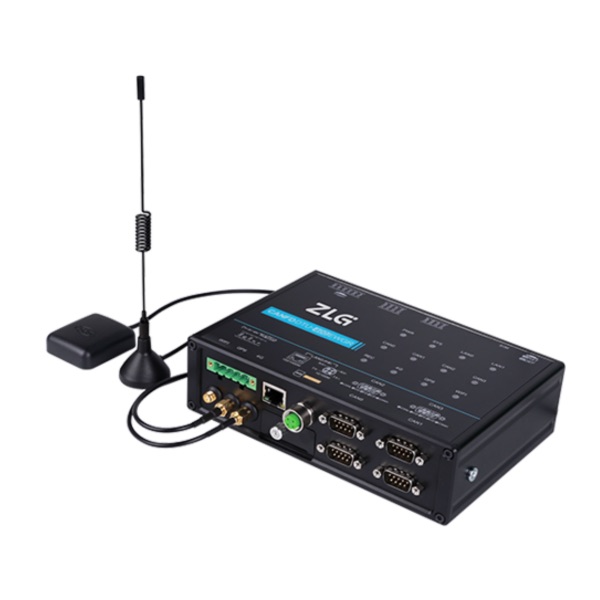

实物图 |
|
|
|
|
|
PC接口 |
RJ45/M12（100M/1000M） |
RJ45/M12（100M/1000M） |
RJ45/M12（100M/1000M） |
RJ45/M12（100M/1000M） |
|
CAN FD路数 |
8路 |
6路 |
4路 |
4路 |
|
CAN FD接口形式 |
DB37 |
DB37 |
DB9 |
DB9 |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
40K~1Mbps |
|
CAN FD数据段加速波特率 |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
100K~5Mbps |
|
接收数据流量 |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
4000帧/秒（每路） |
|
120欧终端电阻 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
配置工具使能 |
|
车载以太网路数 |
4路 |
1路 |
1路 |
- |
|
LIN路数 |
4路 |
- |
4路 |
- |
|
数字量输入 |
4路 |
2路 |
2路 |
- |
|
数字量输出 |
2路 |
2路 |
2路 |
- |
|
记录方式 |
SATA硬盘 |
SD卡 |
SD卡 |
SD卡 |
|
SD卡类型 |
- |
Class10 |
Class10 |
Class10 |
|
标配存储卡 |
512GB |
64GB |
64GB |
64GB |
|
最高存储卡 |
2TB |
256GB |
256GB |
256GB |
|
4G数据上云 |
支持 |
支持 |
支持 |
- |
|
WiFi数据上云 |
支持 |
支持 |
支持 |
- |
|
北斗/GPS定位 |
支持 |
支持 |
支持 |
- |
|
RTC实时时钟 |
支持 |
支持 |
支持 |
支持 |
|
视频记录 |
支持 |
支持 |
支持 |
支持 |
|
工业级 |
-40~85℃（不含SD卡） 2500VDC 电气隔离 |
|||
|
供电电压 |
DC9~36V |
DC9~48V |
DC9~48V |
DC9~48V |
|
外壳 |
金属 |
金属 |
金属 |
金属 |
|
体积 |
179mm×130mm×54.4mm |
179mm×131.5mm×50.4mm |
179mm×131.5mm×50.4mm |
179mm×131.5mm×50.4mm |
