ZLG 高性能RS232/485/422转CAN FD设备
CAN FD (CAN Flexible Data-rate)是CAN总线最新的升级，具备最长64字节数据，灵活的数据域波特率最高可达5Mbps。
CANFDCOM系列是广州致远电子股份有限公司开发的高性能CAN FD智能协议转换器。集成1路CAN FD接口，支持ISO标准CAN FD与BoschCANFD标准，接口具备2500VDC电气隔离保护电路，使接口卡避免由于地环流的损坏，增强系统在恶劣环境中使用的可靠性。
CANFDCOM可以快速将RS-232/485/422通讯设备连接到CAN(FD)-BUS现场总线，支持1200-921600bps串口波特率，40k-5Mbps的CAN(FD)-bus通讯速率，同时支持透明转换、透明带标识转换、格式转换和Modbus转换等四种转换模式。
快速选型
|
型号 |

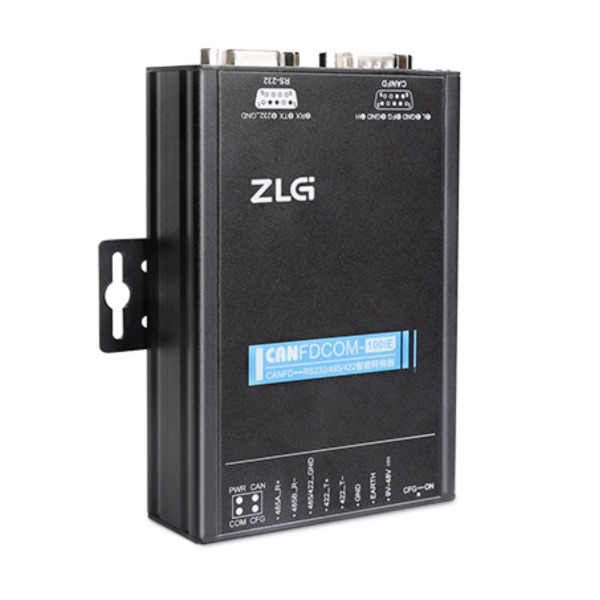

CANFDCOM-100IE |

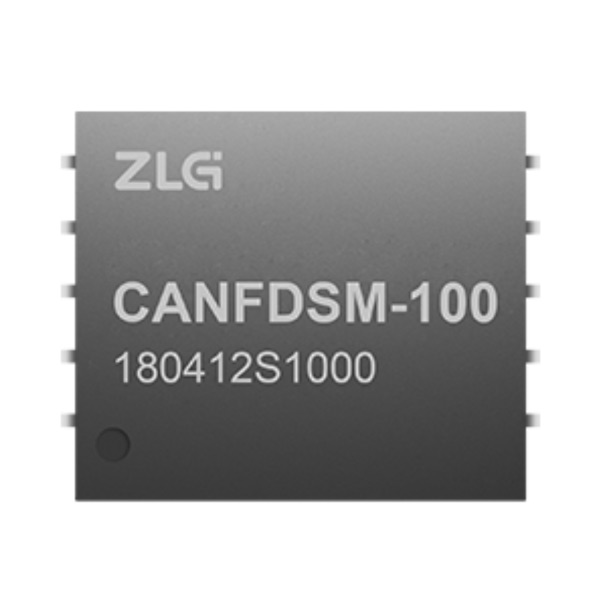

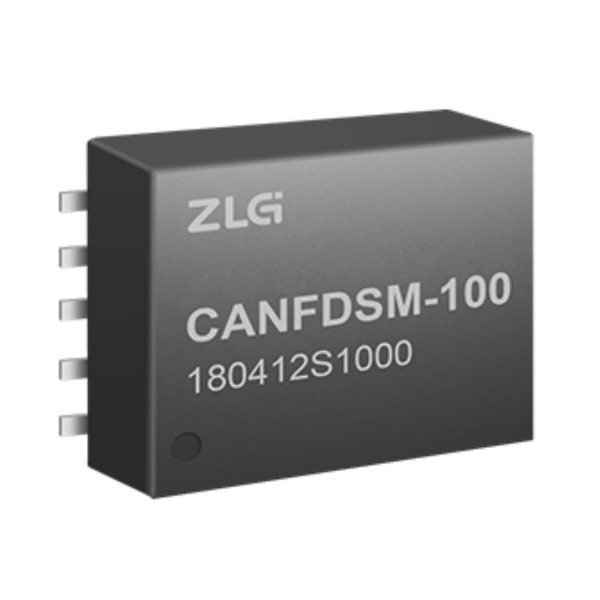

CANFDSM-100 |
|
实物图 |
|
|
|
配置接口 |
固定使用RS232 |
UART |
|
CAN FD路数 |
1路 |
1路 |
|
CAN FD接口形式 |
DB9 |
需开发底板使用 |
|
CAN FD标准 |
ISO/Bosch |
ISO/Bosch |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
40K~1Mbps |
|
CAN FD数据段加速波特率 |
100K~5Mbps |
100K~5Mbps |
|
CAN FD发送能力*1 |
1200帧/秒 |
1200帧/秒 |
|
CAN FD接收能力*1 |
1200帧/秒 |
1200帧/秒 |
|
CAN FD端120欧姆终端电阻 |
配置工具使能 |
需开发 |
|
串行接口 |
RS232/485/422软件选择 |
TTL电平UART |
|
串口波特率 |
1200-921600bps |
600~115200bps |
|
格式转换 |
支持 |
支持 |
|
透明转换 |
支持 |
支持 |
|
透明带标示符转换 |
支持 |
支持 |
|
Modbus转换 |
支持 |
支持 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
|
|
供电电压 |
9~48V |
3.3V |
|
外壳 |
金属 |
嵌入式模块 超小型芯片化灌封 |
