ZLG 高性能RS232/485/422转CAN设备

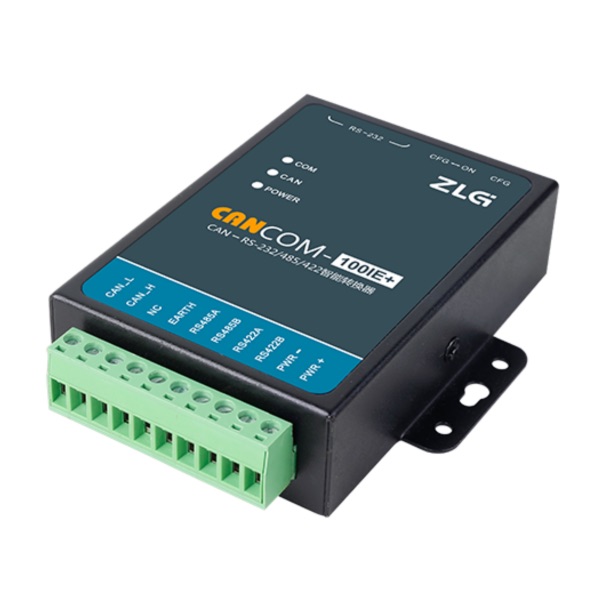

CANCOM-100IE+三合一工业级智能协议转换器可以快速将RS-232/485/422通讯设备连接到CAN-bus现场总线，实现双向通讯。
转换器支持600~230400bps串口速率，5Kbps~1Mbps的CAN-bus通讯速率。转换器提供三种数据转换模式：透明转换、透明带标识转换，格式转换，满足不同客户的需求。其接口均为工业级设计，CAN接口自带磁耦隔离模块，使其避免由于地环流的损坏，强大的抗静电和浪涌能力，使之可以在恶劣环境中使用。
CANCOM-100IE+转换器提供串口配置软件，可以灵活设置CANCOM-100IE的运行参数。可以在Windows操作系统下灵活设置各项运行参数。
快速选型
|
型号 |
CANCOM-100IE+ |
CSM300 |

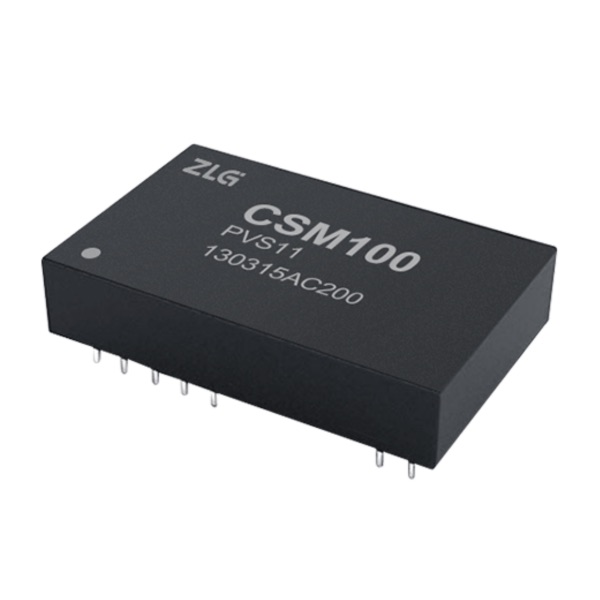

CSM100 |
CSM100V33 |

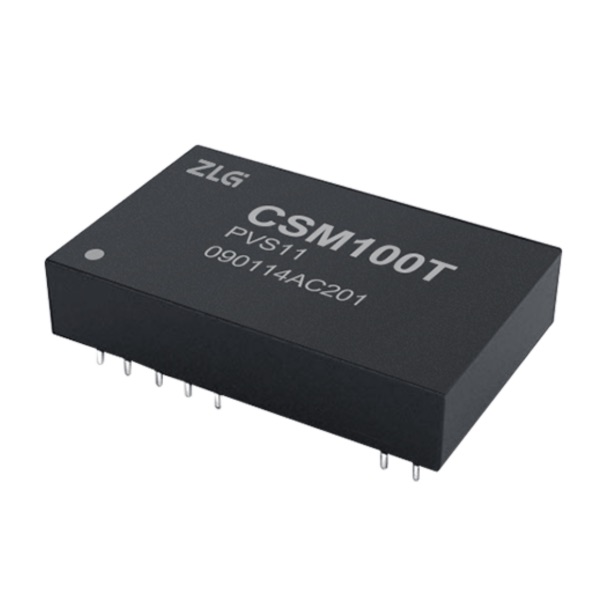

CSM100T |
|
实物图 |
|
|
|
|
|
|
配置接口 |
固定使用RS232 |
UART/SPI |
UART |
UART |
UART |
|
CAN路数 |
1路 |
1路 |
1路 |
1路 |
1路 |
|
CAN接口形式 |
OPEN端子 |
需开发底板使用 |
需开发底板使用 |
需开发底板使用 |
需开发底板使用 |
|
CAN仲裁ID段波特率 |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
5K~1Mbps |
|
CAN发送能力 |
1200帧/秒 |
400帧/秒 |
400帧/秒 |
400帧/秒 |
400帧/秒 |
|
CAN接收能力 |
1200帧/秒 |
400帧/秒 |
400帧/秒 |
400帧/秒 |
400帧/秒 |
|
CAN端120欧姆终端电阻 |
外接 |
需开发底板使用 |
需开发底板使用 |
需开发底板使用 |
需开发底板使用 |
|
串行接口 |
RS232/485/422软件选择 |
TTL电平UART/SPI |
TTL电平UART/SPI |
TTL电平UART/SPI |
TTL电平UART/SPI |
|
串口波特率 |
600~230400bps |
300～921600bps |
600～460800bps |
600～460800bps |
600～460800bps |
|
格式转换 |
支持 |
- |
- |
- |
- |
|
透明转换 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
透明带标示符转换 |
支持 |
支持 |
支持 |
支持 |
支持 |
|
Modbus转换 |
支持 |
- |
- |
- |
|
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
||||
|
供电电压 |
9~26V |
5V |
5V |
3.3V |
5V |
|
外壳 |
金属外壳 |
嵌入式模块 超小型芯片化灌封 |
嵌入式模块 超小型芯片化灌封 |
嵌入式模块 超小型芯片化灌封 |
嵌入式模块 超小型芯片化灌封 |
|
体积 |
95mm×87.5mm×26mm |
31.8mm×20.3mm×6.5mm |
31.8mm×20.3mm×6.5mm |
31.8mm×20.3mm×6.5mm |
31.8mm×20.3mm×6.6mm |
