ZLG CAN(FD)光纤转换器集线器系列
CAN(FD)Hub-AF×S×光纤转换器集线器系列有1~2个光纤接口和1~2个电气隔离的双绞CAN(FD)接口，能实现不同速率的2个独立CAN(FD)和光纤网络之间的数据转发；能够过滤不需要的CAN(FD)消息，降低子网的负荷；还能作为CAN(FD)路由器传输子网间的消息。
此类设备具备多项关键功能，能够灵活调整 CAN(FD) 网络拓扑结构，有效延长网络通信距离，并显著增加网络节点数目。其核心工作原理在于将 CAN(FD) 信号精准转换为光纤信号，凭借光纤信号出色的抗干扰性能，使得该设备得以成功应用于高干扰场景的工程项目中，充分满足各类车规级标准以及工业复杂环境下的严苛需求。
快速选型
|
型号 |

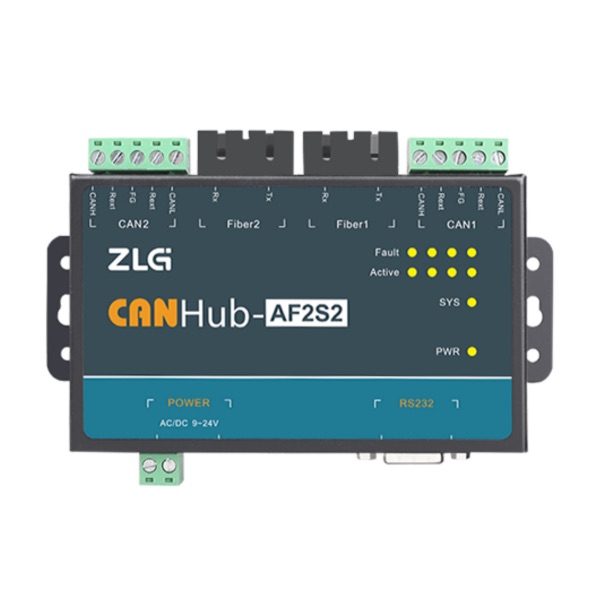

CANHub-AF2S2 |

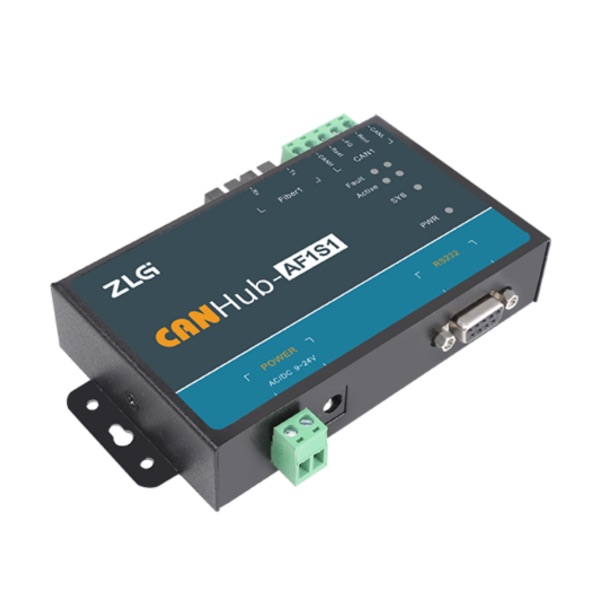

CANHub-AF1S1 |

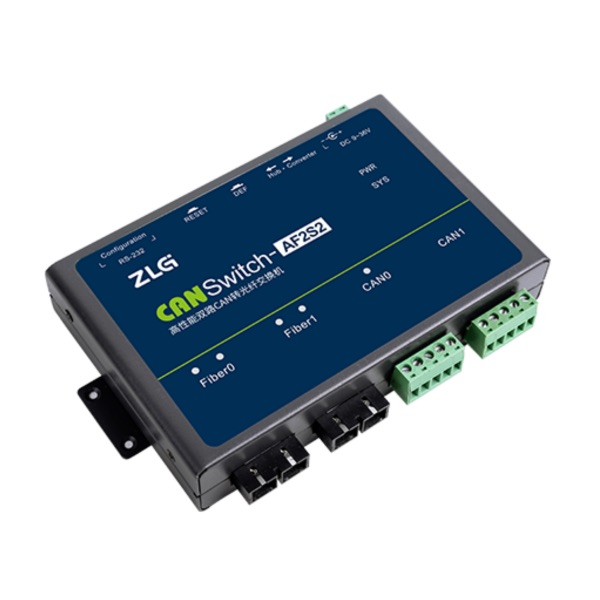

CANSwitch-AF2S2 |
|
实物图 |
|
|
|
|
配置接口 |
RS232 |
RS232 |
RS232 |
|
CAN路数 |
2路 |
1路 |
2路 |
|
CAN波特率 |
5K～1Mbps |
5K～1Mbps |
5K～1Mbps |
|
CAN接口形式 |
OPEN端子 |
OPEN端子 |
OPEN端子 |
|
光纤路数 |
2路单模光纤SC接头 |
1路单模光纤SC接头 |
2路单模光纤SC接头 |
|
光纤波特率 |
5K～800kbps |
5K～800kbps |
100Mbps光纤 |
|
每路波特率可独立设置 |
✔︎ |
✔︎ |
✔︎ |
|
报文转发能力 |
6000帧/秒（每路） |
6000帧/秒（每路） |
8000帧/秒（每路） |
|
报文转发方式 |
存储转发 |
存储转发 |
存储转发 |
|
转发延时 |
<3ms |
<3ms |
<3ms |
|
延长通讯距离 |
✔︎ |
✔︎ |
✔︎ |
|
设备级联 |
✔︎ |
✔︎ |
✔︎ |
|
路由功能 |
✔︎ |
- |
✔︎ |
|
120欧终端电阻 |
内置可使能 |
内置可使能 |
内置可使能 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
||
|
安装方式 |
定位孔安装 |
定位孔安装 |
定位孔安装 |
|
供电电压 |
9~26V600mA |
9~26V 400mA |
9~36V |
|
尺寸 |
118mm*83mm*26mm |
118mm*83mm*26mm |
178mm*102.4mm*32mm |
