ZLG CAN(FD)隔离网关网桥中继器集线器系列
致远电子CAN(FD)隔离网桥中继器集线器系列，具有2/5/8个电气隔离的CAN(FD)总线接口，能实现CAN(FD)-bus网络的中继功能，能将不同速率的CAN(FD)网络之间的数据存储转发。主要应用如下：
（1）使用该系列产品可达到增加负载节点和延长通信距离的作用，实现网络中继扩容的功能；
（2）可独立任意配置每个通道的通讯波特率，实现不同通信波特率的CAN(FD)网络互联；
（3）该系列产品具有强大的ID过滤转换和数据转换功能，精确的验收ID配置使CAN(FD)总线的负荷降到最低。或者变化特定的ID和数据，实现去除干扰数据和区别不同设备的目标；
（4）具有强大的抗干扰能力，广泛应用于CAN(FD)设备受到强干扰的场合。
CANFD隔离网关网桥中继器集线器系列
|
型号 |
CANFDHub-AS4 |
|
实物图 |
|
|
国产主控芯片 |
✔︎ |
|
配置接口 |
Type-B USB |
|
CAN FD路数 |
4 |
|
CAN FD仲裁ID段波特率 |
40K~1Mbps |
|
CAN FD数据段波特率 |
100K~5Mbps |
|
CAN FD接口形式 |
DB9 |
|
报文转发能力 |
28000帧/秒（每路） |
|
报文转发方式 |
存储转发 |
|
转发延时 |
<3ms |
|
延长通讯距离 |
✔︎ |
|
设备级联 |
✔︎ |
|
路由功能 |
✔︎ |
|
ID转换功能 |
✔︎ |
|
数据转换功能 |
✔︎ |
|
120欧终端电阻 |
软件使能 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
|
安装方式 |
定位孔安装 |
|
供电电压 |
9V~48V |
|
尺寸 |
128mm*72.1mm*25.9mm |
CAN隔离网关网桥中继器集线器系列
|
型号 |

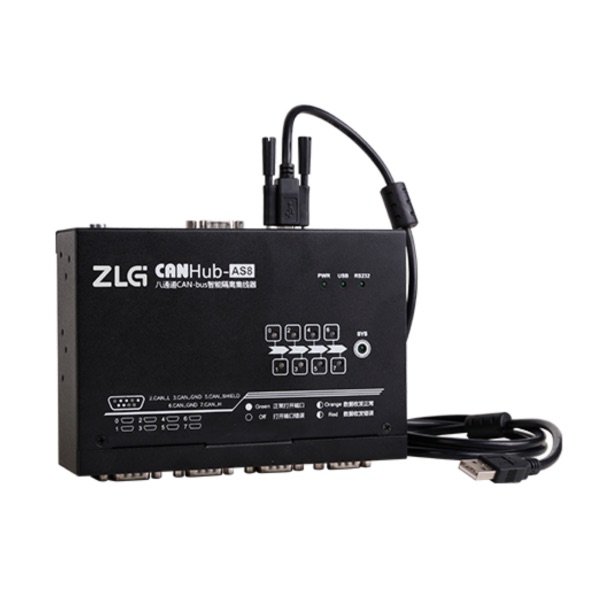

CANHub-AS8 |
CANHub-AS5 |

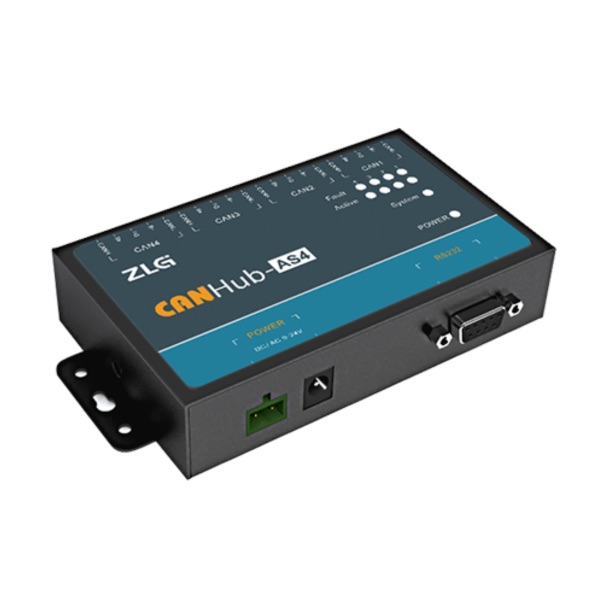

CANHub-AS4 |
|
实物图 |
|
|
|
|
配置接口 |
RS232/USB |
RS232/USB |
RS232 |
|
高速CAN路数 |
8路 |
5路 |
4路 |
|
容错CAN路数 |
- |
- |
- |
|
CAN波特率 |
5K～1Mbps |
5K～1Mbps |
5K～1Mbps |
|
高速CAN接口形式 |
DB9 |
DB9 |
DB9 |
|
报文转发能力 |
4000帧/秒（每路） |
4000帧/秒（每路） |
3000帧/秒（每路） |
|
报文转发方式 |
存储转发 |
存储转发 |
存储转发 |
|
转发延时 |
<3ms |
<3ms |
<3ms |
|
延长通讯距离 |
✔︎ |
✔︎ |
✔︎ |
|
设备级联 |
✔︎ |
✔︎ |
✔︎ |
|
路由功能 |
✔︎ |
✔︎ |
✔︎ |
|
ID转换功能 |
✔︎ |
✔︎ |
- |
|
数据转换功能 |
✔︎ |
✔︎ |
- |
|
120欧终端电阻 |
内置120欧，短路端子使能 |
内置120欧，短路端子使能 |
内置120欧，短路端子使能 |
|
工业级 |
-40~85℃ 2500VDC 电气隔离 |
||
|
安装方式 |
定位孔安装 |
定位孔安装 |
定位孔安装 |
|
供电电压 |
9~36V 400mA |
9~36V 400mA |
9~24V 400mA |
|
尺寸 |
195mm*122mm*46mm |
195mm*122mm*46mm |
118mm*83mm*26mm |
