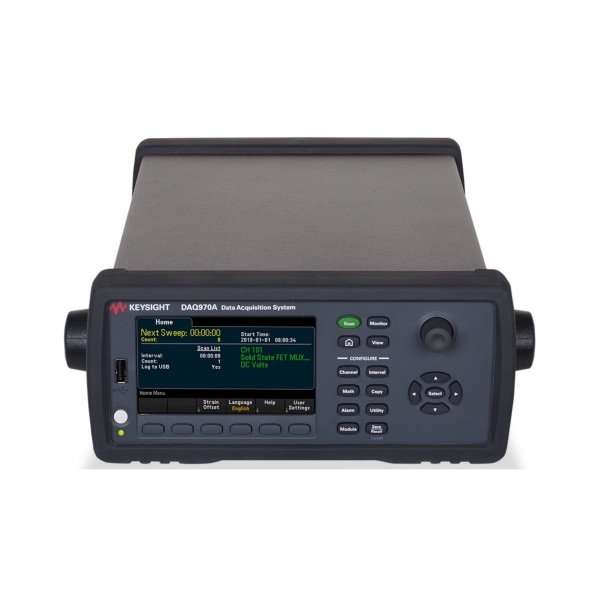

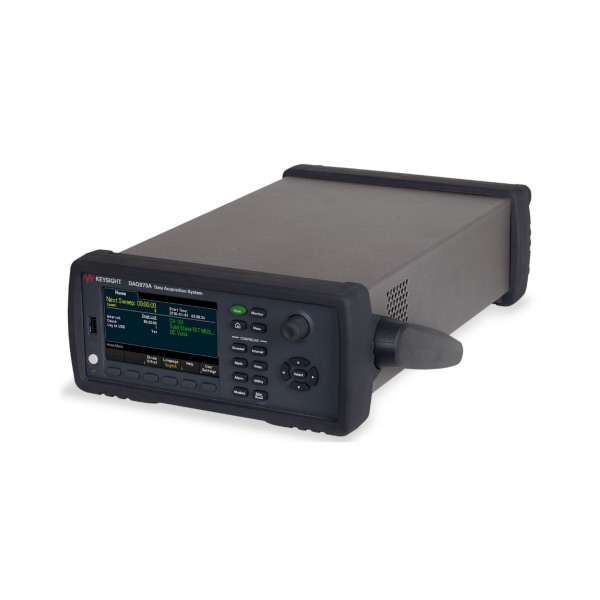

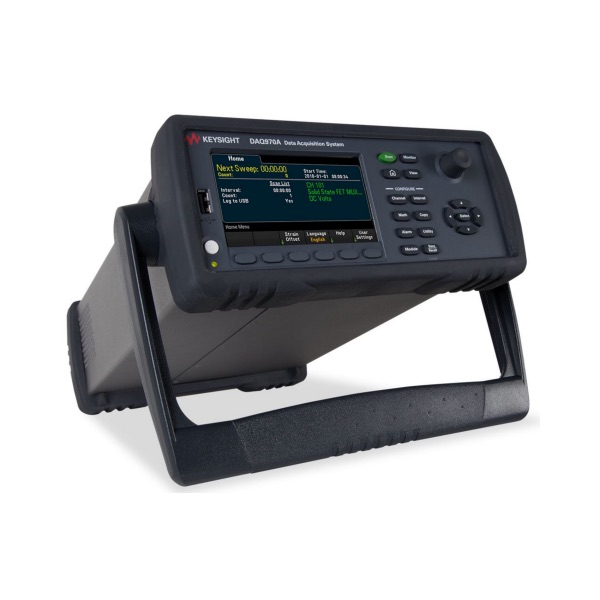

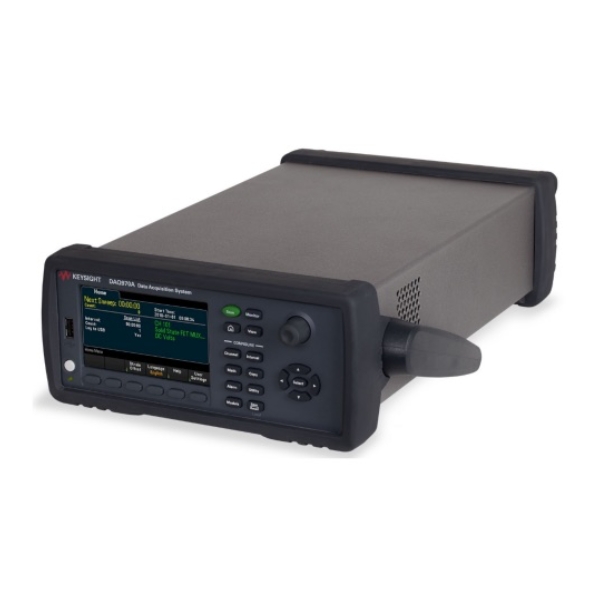

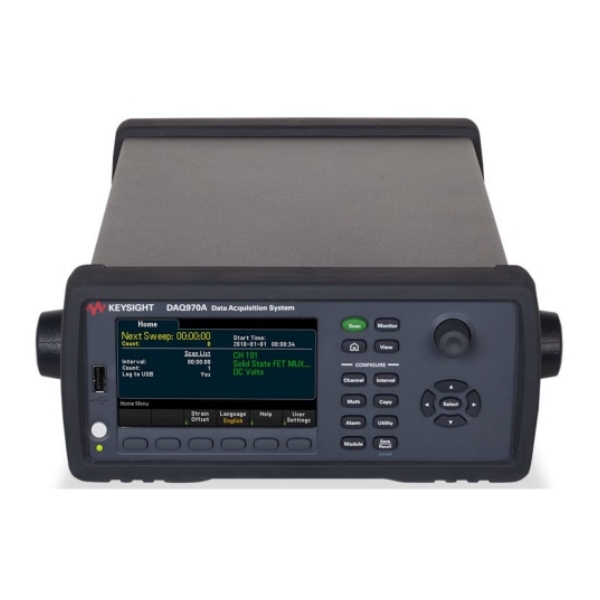

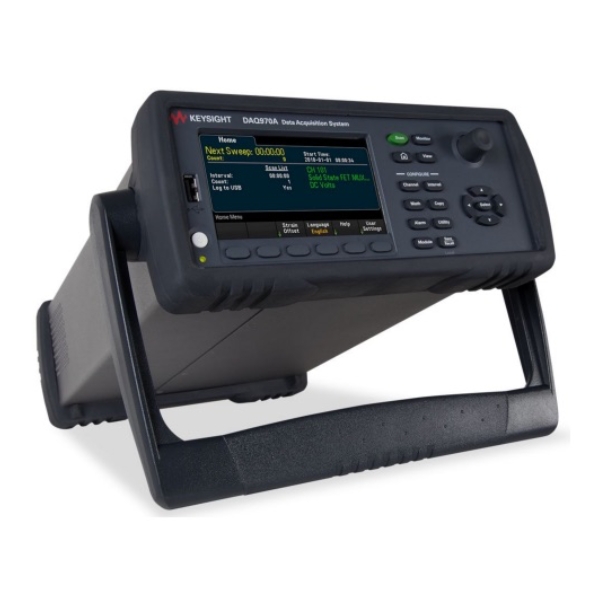

Keysight DAQ970A 数据采集系统
DAQ970A是由 3 插槽主机和 9 种可选插入式模块组成的新一代数据采集（DAQ）系统。 您可以通过 Keysight BenchVue DAQ 软件、直观的图形前面板（包括面向任务的自引导菜单）或网络浏览器来操作这个数采系统。
模块概览及选型指南
|
产品型号 |
说明 |
速度 (通道/秒) |
最高电压 |
最大电流 |
注释 |
|
DAQM900A |
20 通道固态多路复用器 |
450 |
120 V |
20 mA |
内置等温参考点 |
|
DAQM901A |
20 通道多路复用器（2/4 线）模块 |
80 |
300 V |
1 A |
内置等温参考点 2个额外的电流测量通道（共 22 个） |
|
DAQM902A |
16 通道多路复用器（2/4 线）模块 |
250 |
300 V |
50 mA |
内置等温参考点 |
|
DAQM903A |
20 通道执行器/通用开关模块 |
120 |
300 V |
1 A |
- |
|
DAQM904A |
4 x 8 双线矩阵模块 |
120 |
300 V |
1 A |
- |
|
DAQM905A |
2 GHz 双路 1:4 射频多路复用器，50 Ω 模块 |
60 |
42 V |
0.7 A |
1 GHz 带宽，通过 BNC 至 SMB 适配器电缆 |
|
DAQM907A 多功能模块 |
2个8-bit 数字 I/O 端口 |
- |
42 V |
400 mA |
漏极开路 |
|
26 位事件计数器 |
- |
42 V |
- |
可选输入阈值 |
|
|
2个16-bit模拟输出 |
- |
±12 V |
10 mA |
最大40 mA 总输出/卡 |
|
|
DAQM908A |
40 通道单端多路复用器模块 |
100 |
300 V |
1 A |
无四线测量 |
|
DAQM909A |
4 通道同步采样模块 |
800kSa/s |
36 Vpk |
- |
24 位分辨率，差分输入 |
主要特点

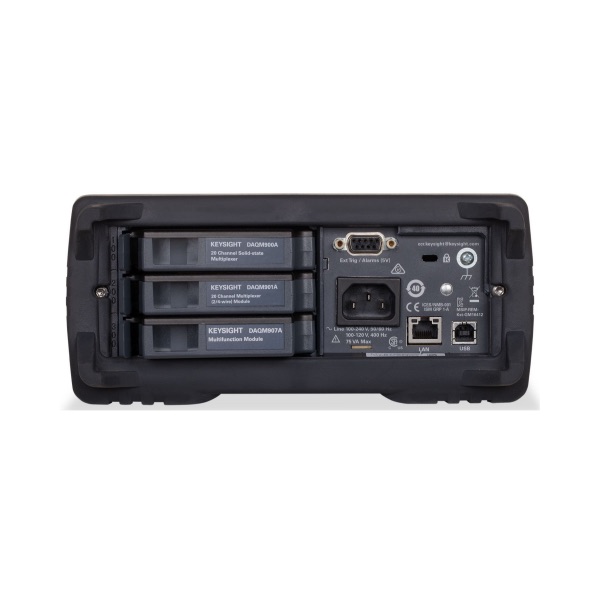

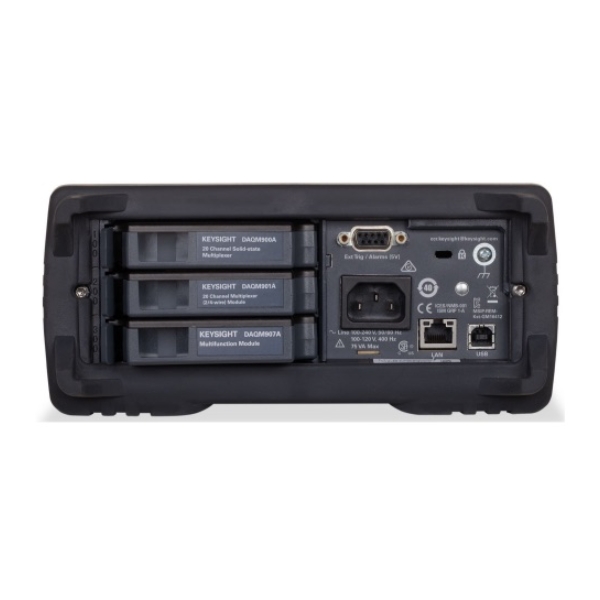

- 配有 USB 和 LAN 接口的 3 插槽主机
- 六位半（22 比特）内置数字万用表与新的固态多路复用器模块结合使用，每秒可以扫描多达 450 个通道
- 9 种插入式开关和控制模块任您选择
- 使用新型 DAQM909A 4 通道数字化仪模块，可实现 800 kSa/s 的 24 位采样率
- 内置信号调理功能可以测量热电偶、RTD 和热敏电阻、直流/交流电压和电流、电阻、频率/周期、二极管测试和电容
- 非易失性存储器可存储 10 万个读数，并且在断电时也能保留数据
- 每个通道都有上下限报警功能，以及 4 路 TTL 报警输出
- 仪器现在内置 BenchVue 软件许可证（BV0006B），BenchVue 能帮助您轻松连接和控制仪器，自动执行测试序列
