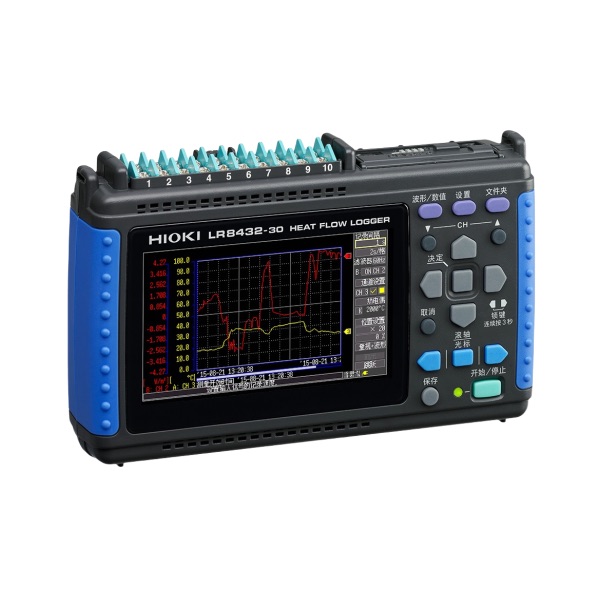

日置LR8432 热流数据采集仪

型号

LR8432

热测量特化功能

■ 简单的缩放设置：直接输入热流传感器的敏感度

■ 运算：便于热流测量的波形运算（单纯平均、移动平均、累积、热贯流率），根据数值运算的累积等

模拟输入

[通道数]模拟10ch扫频绝缘输入（2极M3螺丝固定端子板）

[电压测量范围] ±10 mV～±60 V, 1-5V, 最高分辨率 500 nV

[热电偶测量范围] -200℃ ～1800℃ (根据所用传感器不同而不同), 热电偶 (K, J, E, T, N, R, S, B), 最高分辨率 0.1℃

[热电阻]无[湿度]功能

[最大输入电压] DC 60 V [通道间最大电压][对地最大额定电压] AC 30 Vrms, DC 60 V (外加在输入通道-外壳间, 各通道之间也不会损坏的上限电压)

脉冲输入

[通道数]脉冲输入4ch（脉冲输入专用连接器，和主机共地）

[脉冲累积] 0～1000M (count) (无电压a接点, 开路集电极或电压输入), 最高分辨率1 (count)

[转数变化] 0～5000/n (转/秒), 分辨率 1/n (转/秒) ※n按照每1转的脉冲数1～1000

[最大输入电压] DC 0～10 V

[通道间最大电压][对地最大额定电压]非绝缘

记录间隔

10ms～1小时，19种设置（每个记录间隔都会高速扫描所有输入通道）

数据滤波器

OFF/50Hz/60Hz (自动设置截断频率)

存储容量

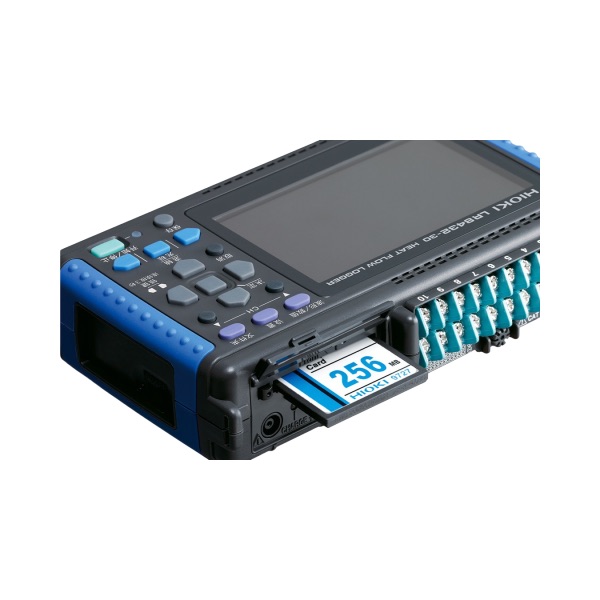

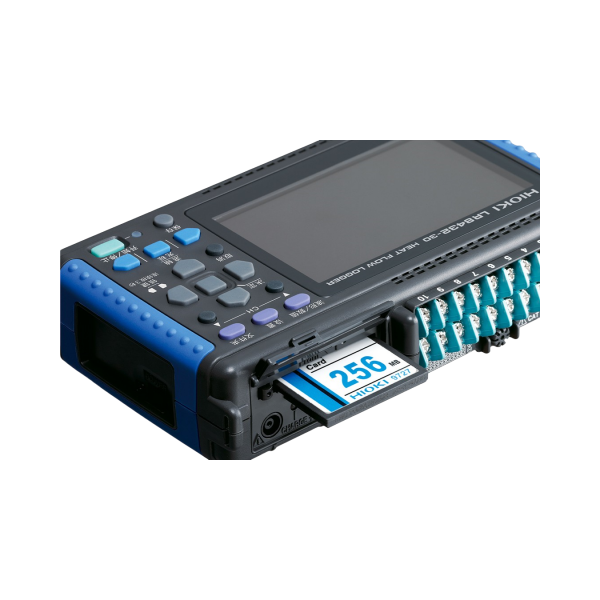

内存3.5MW，CF卡/U盘（仅保证HIOKI原装CF卡的正常操作）

外部接口

U盘：USB2.0系列迷你B×1，功能：通过计算机控制，将CF卡内的数据传输至计算机中（U盘内的数据不能通过USB通讯传输至计算机中）

可复制CF卡/U盘的存储驱动器

显示屏

4.3英寸WQVGA-TFT彩色液晶（480 × 272点）

功能

实时保存至CF卡/U盘中，数值运算等

电源

[AC适配器]Z1005（AC100~240V，50/60Hz），最大30VA（含AC适配器），最大10VA（仅限主机）

[电池组]9780/连续使用时间：2.5h（25℃参考值），最大3VA

[外部电源]DC10~16V，最大10VA（连接线请咨询，配线3m以下）

体积及重量

176W × 101H × 41Dmm, 550g（未安装电池组9780时）

附件

测量指南×1，CD-R（数据采集应用软件 Logger Utility，使用说明书PDF）×1，USB连接线×1，AC适配器Z1005×1
