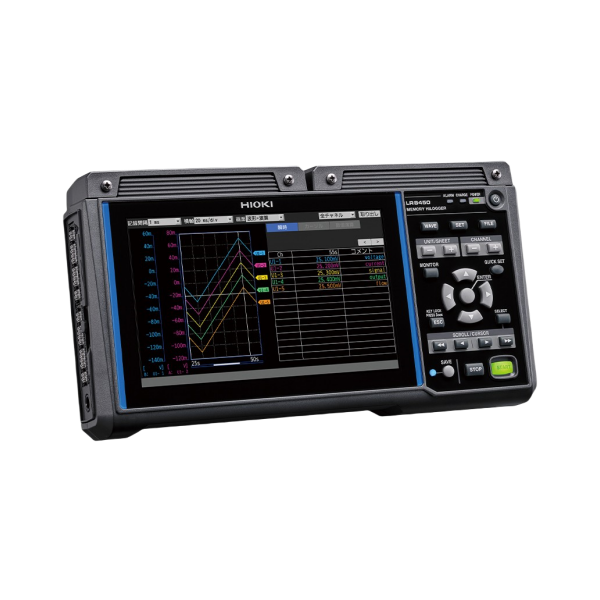

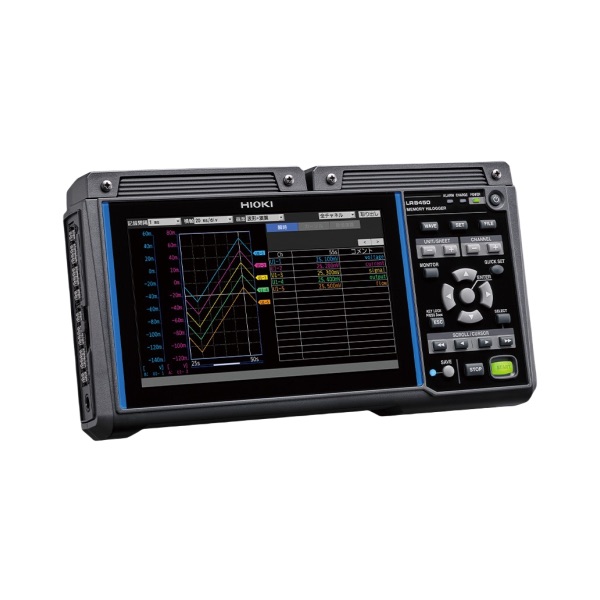

日置LR8450 数据采集仪

型号

LR8450

最多可连接单元个数

直连单元4台

可连接的单元

（直连单元）

U8556，U8550, U8551, U8552, U8553, U8554

测量通道数

[通道数] 8ch (主机共地，非绝缘，每个通道的脉冲/逻辑输入的专有设置)

[输入形态] 无电压触点，集电极开路，电压

[累积] 0〜1000M脉冲，分辨率1脉冲

[转速] 0〜5000/n (r/s)，分辨率1/n (r/s)，0〜300000/n (r/min)，分解能 1/n (r/min)，n是每转的脉冲数，从1到1000

[逻辑输入] 在每个记录间隔记录1或0

记录间隔

1 ms※, 2 ms※, 5 ms※（※: 仅在使用1 ms / S单元时可以设置）, 10 ms〜1 h, 22种设置, 可以为每个单元设置数据更新间隔

数据保存

SD存储卡/U盘可选（仅限HIOKI原装选件能保证正常操作）

LAN接口

符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通过Logger Utility软件进行数据采集/通过条件设置，通讯指令设置并记录控制，和FTP服务器/客户端, HTTP服务器, NTP客户端, NTP服务器时间同步

USB接口

符合USB2.0×2 (U盘, 键盘, 集线器连接), ×1 (通过Logger Utility采集数据/设置条件, 通过通讯命令设置/记录控制通信, 将SD存储卡中的数据传送至PC)

SD卡槽

符合SD标准×1 (符合SD/SDHC存储卡), 保证操作: Z4001, Z4003

显示器

7英寸TFT彩色液晶显示屏（WVGA800×480点）

功能

实时保存数据至SD卡/U盘，数值/波形运算，报警输出8ch，电压输出2端子（可5V/12V/24V切换）

电源

[AC适配器] Z1014 (AC100〜240 V, 50/60 Hz), 95 VA Max. (含AC适配器), 28 VA Max. (仅限主机)

[电池组] Z1007 (可安装2个)/连续使用时间4 h (使用2个参考值), 20 VA Max.

[外部电源] DC 10〜30 V, 28 VA Max.

体积及重量

未安装单元: 272W × 145H × 43D mm, 1108 g (不含电池)

安装2个单元时: 272W × 198H × 63D mm

安装4个单元时: 272W × 252H × 63D mm

附件

快速测量指南×1, LOGGER Application Disk (快速测量指南, 详细使用说明书, Logger Utility, Logger Utility使用说明书, 通讯命令说明书) ×1, USB连接线×1, AC适配器×1
